BC 107,6 OT 1121 KMGY
-

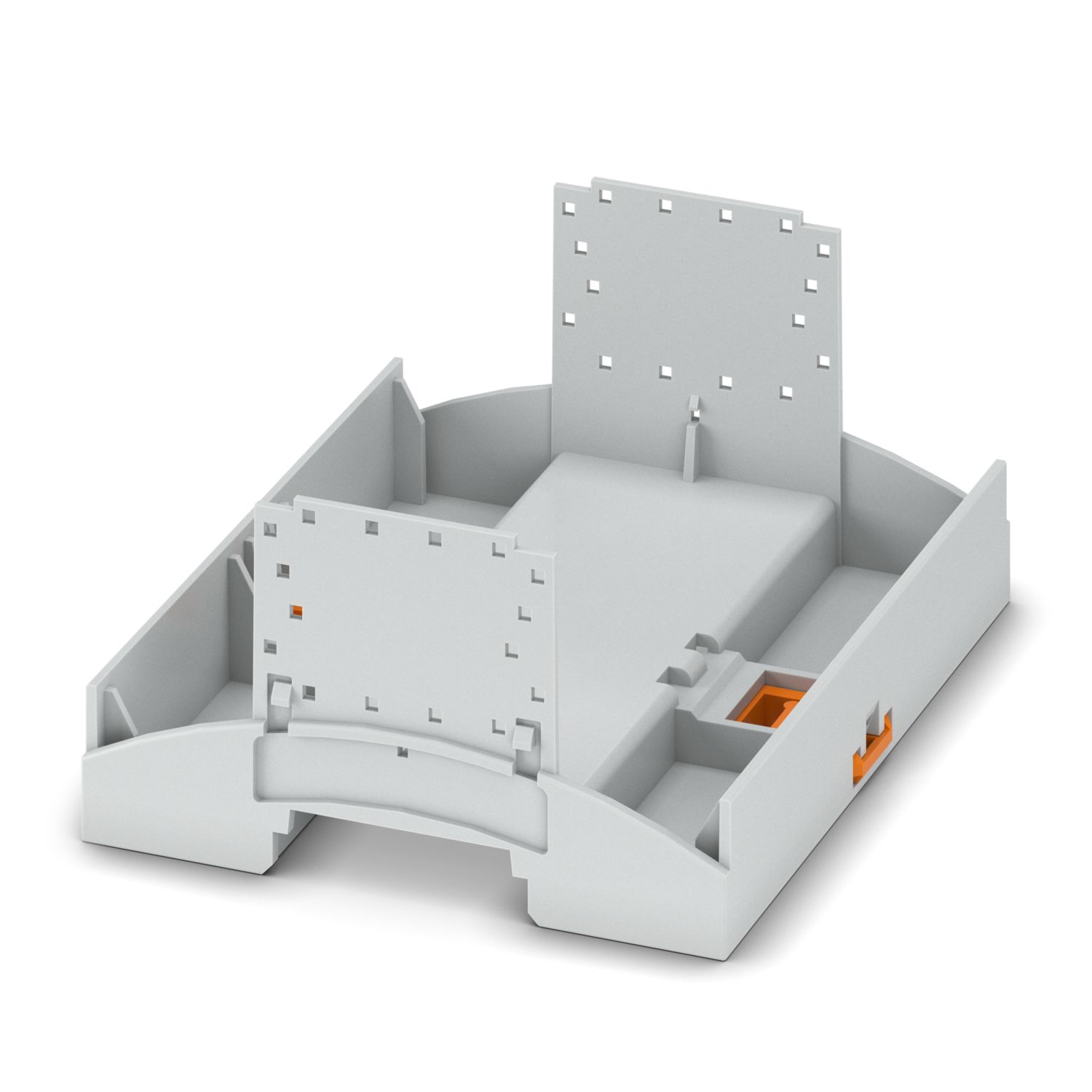

Bovenste behuizingsdeel
2203260
DIN-railbehuizing voor toepassing in installatieverdelers volgens DIN 43880, modulair bovenste behuizingsdeel, breedte: 107,6 mm, hoogte: 89,7 mm, diepte: 54,85 mm, kleur: lichtgrijs (vergelijkbaar RAL 7035)
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| Montage-instructie | Let op de gebruikersinformatie in de downloadsectie. |
| Producttype | Bovenste behuizingsdeel |
| Behuizingstype | DIN-railbehuizing voor toepassing in installatieverdelers volgens DIN 43880 |
| Behuizingsserie | BC |
| Productfamilie | BC 107,6.. |
| Max. aantal polen | 64 (rastermaat: 2,5 mm) |
| 48 (rastermaat: 3,5 mm) | |
| 40 (rastermaat: 5 mm) | |
| 24 (rastermaat: 7,5 mm) | |
| uitvoering | modulair bovenste behuizingsdeel |
| Ventilatieopening aanwezig | ja |
| Maatschets |
|
| Breedte | 107,6 mm |
| Hoogte | 89,7 mm |
| diepte | 54,85 mm |
| Deeleenheid | 6 TE |
| Printplaatontwerp | |
| Printplaatdikte | 1,4 mm ... 1,8 mm |
| Kleur (Behuizing) | lichtgrijs (RAL 7035) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PC |
| Oppervlakte-toestand | onbehandeld |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Versnelling | 2g (58,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| temperatuur | 850 °C |
| inwerkingsduur | 30 s |
| mechanische bestendigheid/valtrommel | |
| testspecificatie | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| valhoogte | 50 cm |
| frequentie | 50 |
| Schokken | |
| testspecificatie | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| schokvorm | halfsinus |
| Versnelling | 15g |
| schokduur | 11 ms |
| Aantal schokken per richting | 3 |
| testrichtingen | X-, Y- en Z-as (pos. en neg.) |
| beschermklasse (IP-code) | |
| testspecificatie | DIN EN 60529 (VDE 0470-1):2014-09 |
| Omgevingsomstandigheden | |
| Max. te bereiken IP-code | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de warmtedissipatie) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 95 % |
| Aantal printplAatbevestigingen | 12 |
| Type printplaatbevestiging | vergrendeling |
| printplaatdikte | 1,4 mm ... 1,8 mm |
| montagetechniek | Inklikken |
| verpakkingsmethode | verpakt in karton |
| soort verpakking | Karton |
Uw voordelen
Op elkaar afgestemd behuizings- en aansluitsysteem voor een snellere ontwikkeling van apparaten
Specifieke onlineconfiguratie voor talrijke toepassingen in de gebouwenautomatisering
Gevarieerde aansluittechniek
Te monteren op montagerails of aan de wand
Optioneel met op montagerail te monteren busconnectoren alsmede vermogensverbindingssysteem
Montage zonder gereedschap
Leverbaar in bouwbreedten van 1 ... 9 deeleenheden (17,8 mm ... 161,6 mm)
Normconform volgens DIN EN 43880
