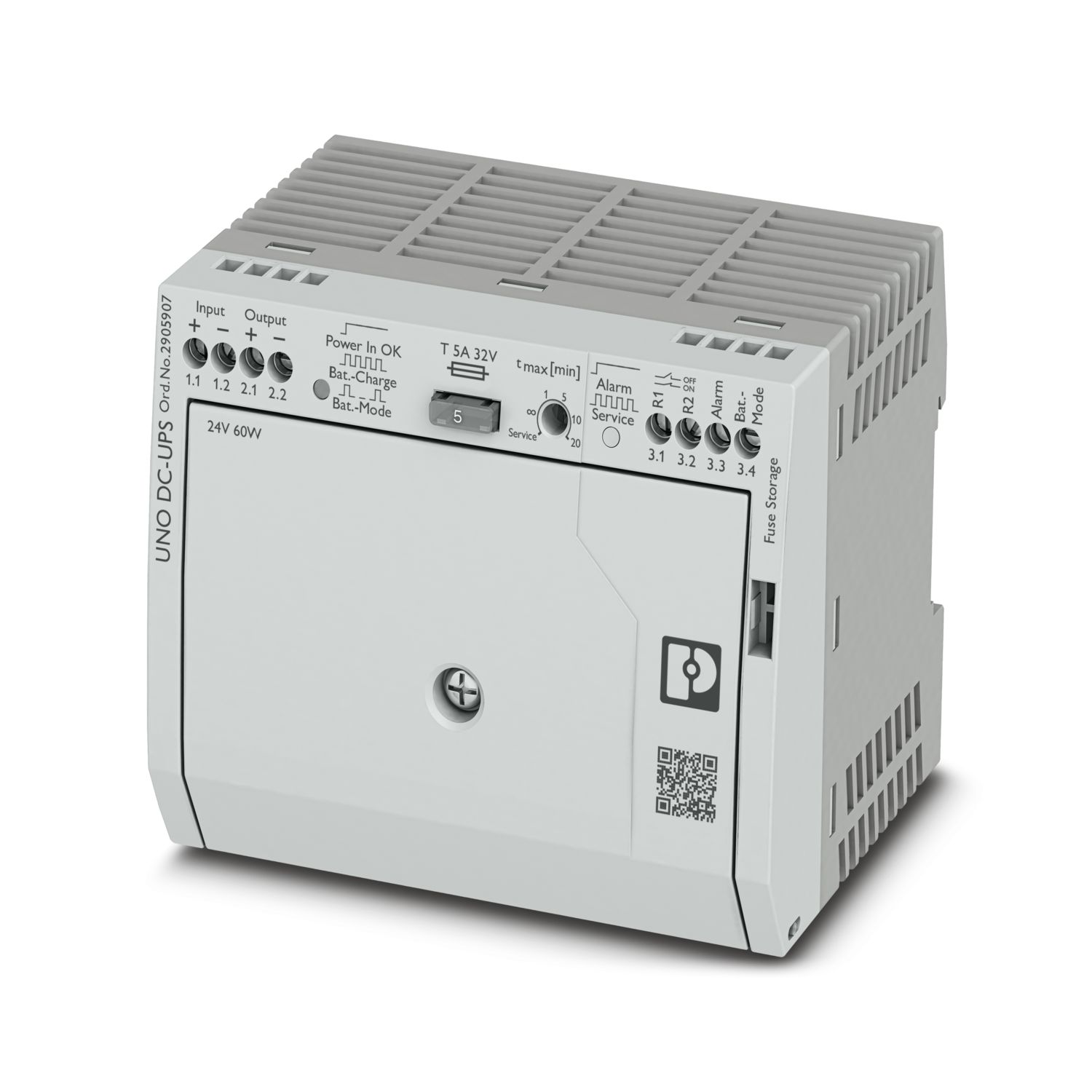

UNO-UPS/24DC/24DC/60W - 무중단 전원 공급 - 2905907

참고

일반
배터리 참고 사항	이 제품에는 몇 개월마다 충전해야 하는 수명이 제한된 배터리가 포함되어 있습니다. 제품 포장에는 언제 배터리를 스타트업 또는 충전해야 하는지 표시되어 있습니다. 일반적인 수명은 "최신 스타트업" 아래의 에너지 저장 장치 영역에서 확인할 수 있습니다.

입력 데이터

DC 작동
입력 전압	24 V DC
입력 전압 범위	22.5 V DC ... 29.5 V DC
공급 전압의 전압 타입	DC

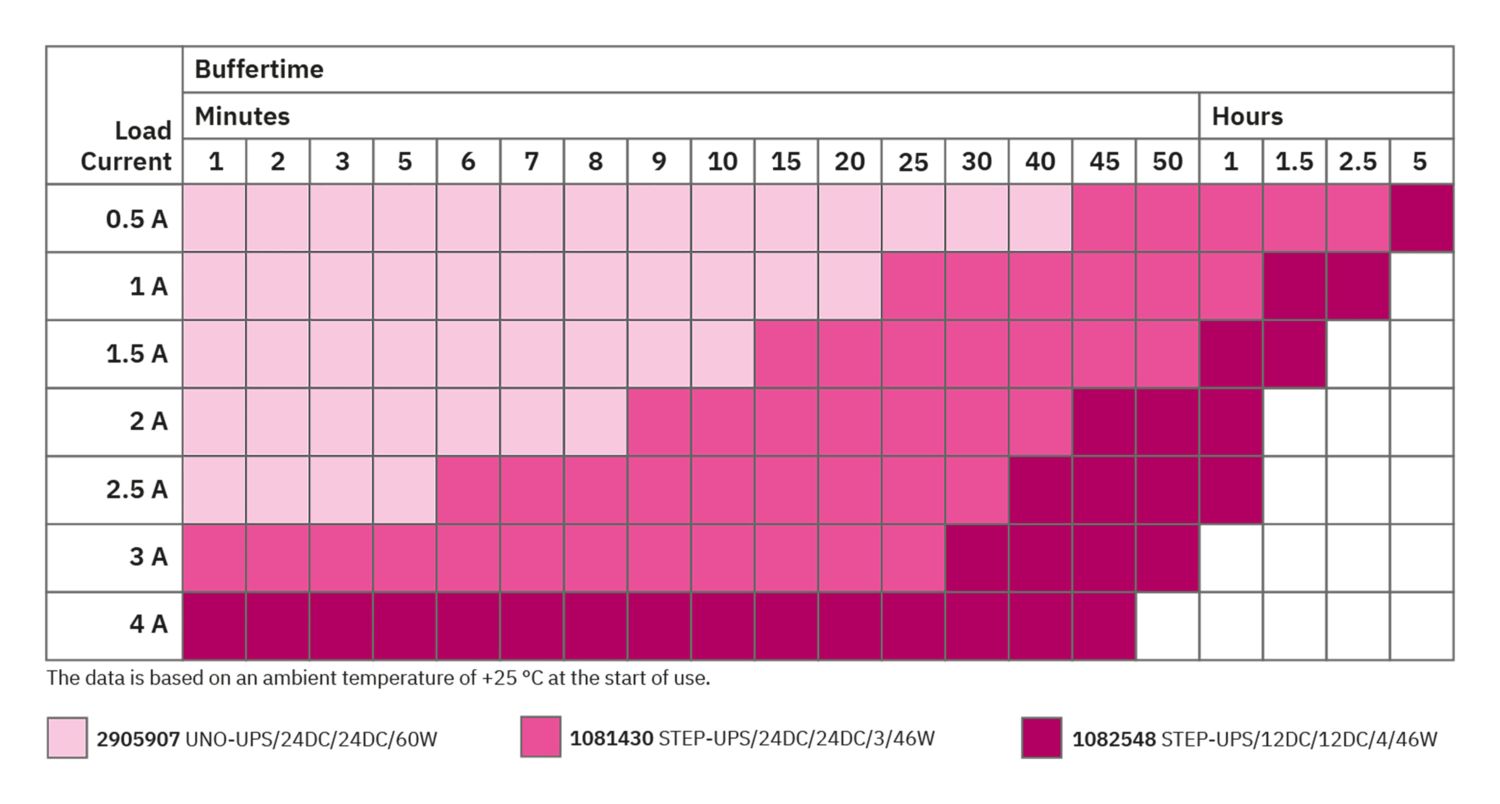

버퍼 기간	45 분 (0.5 A)
	20 분 (1 A)
	8 분 (2 A)
	5 분 (2.5 A)
전류 소모량	2.8 A (최대)
	< 60 mA
	< 300 mA
입력 퓨즈	5 A (전자)

출력 데이터

효율성	> 95 % (충전된 배터리용)
효율성		> 92 % (배터리 작동)
정격 출력 전압	24 V DC
정격 출력 전류(I_N)	2.5 A
브리징 시간	300 s
출력 전원	60 W
파워 손실	3 W (주전원 작동)
		6 W (배터리 작동)
		배터리 작동
직렬 연결	아니오
주전원 작동
정격 출력 전압	24 V DC
출력 전압 범위	U_Out = U_In - 0.5 V DC
정격 출력 전류(I_N)	2.5 A (영구)
배터리 작동
정격 출력 전압	24 V DC
출력 전압 범위	20 V DC ... 27.3 V DC
정격 출력 전류(I_N)	2.5 A (영구)
신호: 알람
출력 설명	트랜지스터(24 V DC/15 mA)
신호: 배터리 모드
출력 설명	트랜지스터(24 V DC/15 mA)

에너지 저장 장치

충전 전류	200 mA
정격 용량	2x 0.8 Ah
충전 시간	약 5 h
배터리 모듈 서비스 수명	3 연도 ... 5 연도 (20 °C)
최근 스타트업 날짜(배터리에만 해당)	3 월 (0 °C ... 20 °C)
	1 월 (30 °C ... 40 °C)
최근 스타트업(배터리에만 해당) - 범위	3 월 ... 1 월 (20 °C ... 30 °C)
배터리 기술	납 충전식 배터리 모듈
어큐뮬레이터 타입	YUASA NP0.8-12
	YUCEL Y0.8-12
	YUVOLT 0.8-12
배터리 상태 확인(순환)	60 s
배터리 퓨즈	T 5 A 32 V
IQ 기술	아니오

연결 데이터

입력
연결 타입	스크류 연결
최소 단선 사이즈	0.2 mm²
최대 단선 사이즈	2.5 mm²
최소 연선 사이즈	0.2 mm²
연선 최대 사이즈	2.5 mm²
최소 AWG 케이블 사이즈	24
최대 케이블 사이즈 AWG	14
스트리핑 길이	7 mm
스크류 스레드	M3
최소 조임 토크	0.5 Nm
최대 조임 토크	0.6 Nm
출력
연결 타입	스크류 연결
최소 단선 사이즈	0.2 mm²
최대 단선 사이즈	2.5 mm²
최소 연선 사이즈	0.2 mm²
연선 최대 사이즈	2.5 mm²
최소 AWG 케이블 사이즈	24
최대 케이블 사이즈 AWG	14
스트리핑 길이	7 mm
스크류 스레드	M3
최소 조임 토크	0.5 Nm
최대 조임 토크	0.6 Nm
신호
연결 타입	스크류 연결
최소 단선 사이즈	0.2 mm²
최대 단선 사이즈	2.5 mm²
최소 연선 사이즈	0.2 mm²
연선 최대 사이즈	2.5 mm²
최소 AWG 케이블 사이즈	24
최대 케이블 사이즈 AWG	14
스트리핑 길이	7 mm
스크류 스레드	M3
최소 조임 토크	0.5 Nm
최대 조임 토크	0.6 Nm

시그널링

시그널링 타입	LED
신호 출력
신호화 지정	전원 입력 OK(Power In OK)
상태 표시	LED
상태 표시에 대한 참고 사항	정적 켜짐
신호 출력: 스위칭 출력
신호화 지정	알람
상태 표시	LED
상태 표시에 대한 참고 사항	정적 켜짐
신호 출력
상태 표시	LED
상태 표시에 대한 참고 사항	깜박임
신호 출력: 스위칭 출력
신호화 지정	배터리 모드
상태 표시	LED
상태 표시에 대한 참고 사항	깜박임
신호 출력
신호화 지정	서비스
상태 표시	LED
상태 표시에 대한 참고 사항	깜박임

제품 속성

제품군	통합 배터리가 있는 UNO DC UPS
IQ 기술	아니오
MTBF (IEC 61709, SN 29500)	> 1900000 h (40 °C)
절연 특성
보호 등급	III
오염등급	2
기대 수명(전해 커패시터)
시간	170312 h

치수

폭	110 mm
높이	90 mm
깊이	84 mm
설치 치수(dimensions)
설치 거리 오른쪽/왼쪽	0 mm / 0 mm (≤ 70 °C)
설치 거리 위/아래	30 mm / 30 mm (≤ 70 °C)

마운팅

마운트 타입	DIN 레일: 35 mm
조립 참고 사항	정렬 가능: 가로 0 mm, 세로 30 mm
마운팅 위치	수평 DIN 레일 NS 35, EN 60715

소재 사양

하우징 제품	플라스틱
하우징 소재	PC+ABS
하우징 타입	플라스틱
풋 래치 소재	POM (Polyoxymethylene)

환경 및 실제 조건

주변 조건
보호 수준	IP20
주변 온도(작동)	-15 °C ... 50 °C
주변 온도(보관/운송)	-20 °C ... 60 °C
허용 가능한 최대 상대 습도(작동)	≤ 95 % (25 °C에서 응결 없음)
충격	18 ms, 30g, 각 공간 방향(IEC 60068-2-27에 따름)
진동 (동작)	< 13.2 Hz, 진폭 ±1.0 mm(IEC 60068-2-6에 따름)
	13.2 Hz ... 100 Hz, 0.7g

표준 및 규정

표준 - 전기 안전성	IEC 62368-1 (SELV)

승인

UL 승인	UL Listed UL 508
	UL/C-UL Recognized UL 60950-1

EMC 데이터

전자파 호환성	EMC 지침 2014/30/EU 준수
노이즈 방출에 대한 EMC 요구 사항	EN 61000-6-3
노이즈 방출에 대한 EMC 요구 사항		EN 61000-6-4
노이즈 내성에 대한 EMC 요구 사항	EN 61000-6-1
노이즈 내성에 대한 EMC 요구 사항		EN 61000-6-2
정전기 방전
표준/규정	EN 61000-4-2
정전기 방전
접점 방전	6 kV (테스트 레벨 3)
공기에 방전	8 kV (테스트 레벨 3)
주석	기준 A
전자기 HF 필드
표준/규정	EN 61000-4-3
전자기 HF 필드
주파수 범위	80 MHz ... 3 GHz
테스트 전계 강도	10 V/m (테스트 레벨 3)
주석	기준 A
빠른 트랜션트(burst)
표준/규정	EN 61000-4-4
빠른 트랜션트(burst)
입력	2 kV (테스트 레벨 3 - 비대칭)
출력	2 kV (테스트 레벨 3 - 비대칭)
신호	2 kV (테스트 레벨 4 - 비대칭)
주석	기준 A
서지 전압 부하(서지)
표준/규정	EN 61000-4-5
서지 전압 부하(서지)
입력	1 kV (테스트 레벨 3 - 대칭)
입력		2 kV (테스트 레벨 3 - 비대칭)
출력	1 kV (테스트 레벨 3 - 대칭)
출력		2 kV (테스트 레벨 3 - 비대칭)
신호	1 kV (테스트 레벨 2 - 비대칭)
주석	기준 A
전도성 간섭
표준/규정	EN 61000-4-6
전도성 간섭
입력/출력/신호	비대칭
주파수 범위	0.15 MHz ... 80 MHz
주석	기준 A
전압	10 V (테스트 레벨 3)
방출 간섭
EN 55011에 따른 방출 라디오 간섭	EN 55011(EN 55022) 클래스 B, 애플리케이션 영역: 산업 및 주거
기준
기준 A	지정된 제한 범위 내 정상 작동 동작.
기준 B	장치 자체에 의해 수정되는 작동 동작에 대한 일시적인 손상.

항목 번호	2905907
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	CMUUV3
GTIN	4055626007380
개당 중량(패키지 포함)	1,109 g
개당 중량(패키지 제외)	1,186 g
관세 번호	85371091
원산지	VN

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	133f8ee5-d2ce-44e8-baf9-c674f2324f10
EF3.1 기후 변화
CO2e kg	22.01 kg CO2e
