마샬링 패치보드는 신호를 정렬하는 데 사용됩니다. 마샬링 패치보드는 색상으로 구분되고 정확한 핀 수가 있는 구성을 가능하게 합니다. 또한 양쪽의 푸시인 연결을 통해 신호 밀도를 높혀줍니다. 마샬링 패치보드의 넓은 표면 마킹 옵션과 다양한 색상 범위로 전선 및 단자점을 색상으로 구분할 수 있습니다. 이를 통해 직관적이고 안전한 설치가 가능합니다.
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 흰색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 검정색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 빨간색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 파란색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 갈색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 녹색
마샬링 패치보드, 1 - 32로 라벨링됨, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: 패널 마운팅, 19" 랙, 색상: 회색, 연결 부품의 색상: 회색/흰색
마샬링 패치보드, A - H 마크, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: 패널 마운팅, 19" 랙, 색상: 회색, 연결 부품의 색상: 회색/흰색
마샬링 패치보드, 1 - 80으로 라벨링됨, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: 패널 마운팅, 19" 랙, 색상: 회색, 연결 부품의 색상: 파란색
마샬링 패치보드, 정격 전압: 500 V, 정격 전류: 17.5 A, 연결 방법: 푸쉬인 연결, 케이블 사이즈: 0.14 mm2 - 2.5 mm2, 마운팅: DIN 레일 어댑터에 스냅용, 커버 플랜지에 스냅용, 색상: 회색, 연결 부품의 색상: 빨간색

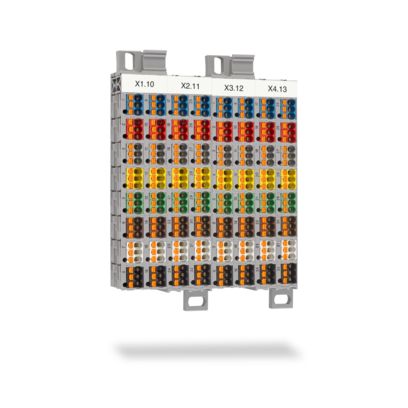

마샬링 패치보드 PTMC

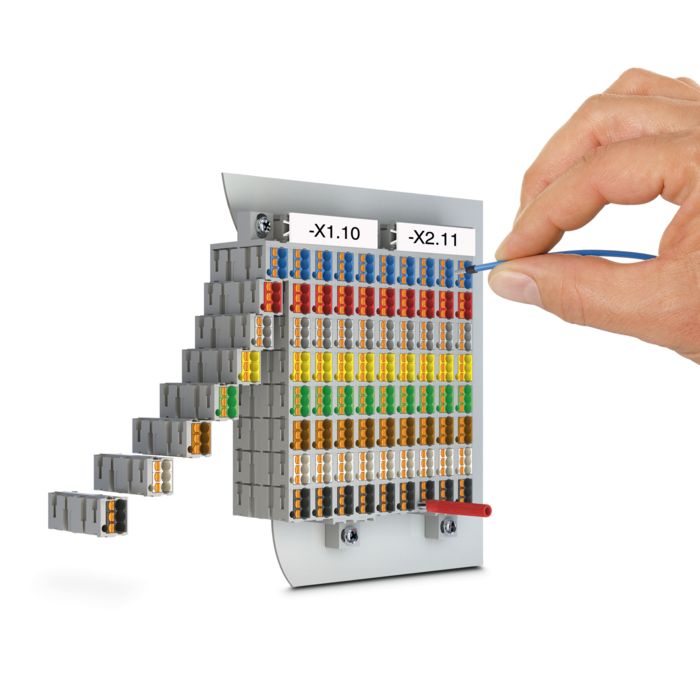

컴팩트 설계로 인해 마샬링 패치보드는 최대 20%의 공간 절약을 제공합니다. 정확한 핀 수로 구성 가능하고 컬러 매트릭스 부품을 특징으로 하는 모듈형 구조가 적용되어 명확하고 오류 없는 공간 절약형 배선을 보장합니다. 자유롭게 접근 가능한 2.3 mm 테스트 지점을 통해 마샬링 패치보드를 편리하게 테스트할 수 있습니다. 전위 분배기는 직접, 19 인치 랙 또는 DIN 레일 마운트용으로 제공됩니다.
마샬링 패널과 마찬가지로 공용 사용이 가능한 CLIPLINE complete 액세서리를 사용하여 보관 및 물류 비용을 줄일 수 있습니다.
마샬링 패치보드도 사전 조립된 버전과 자유롭게 구성 가능한 버전으로 제공됩니다.

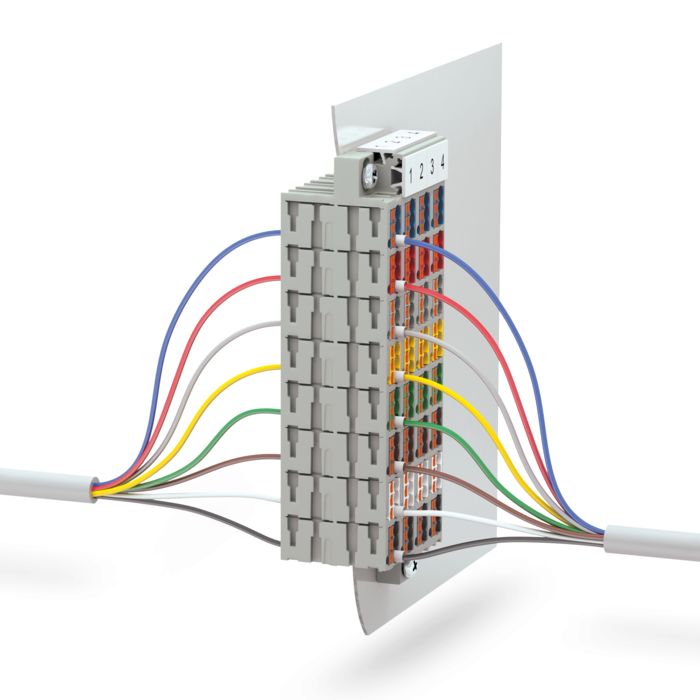

양쪽에 동시에 배선되는 PTMC 마샬링 패치보드
새로운 플랜트에서 버스 시스템이 사용되고 발전소 및 프로세스 플랜트 등에서 교체 작업이 수행됨에 따라 엄격한 세이프티 및 가용성 요구 사항을 충족시키기 위해 포인트-투-포인트 연결이 사용되고 있습니다. 이 경우 표준 측정 장치를 사용하여 결함을 신속하게 파악하는 것이 중요합니다. 높은 신호 밀도, 낮은 공간 요구 사항 및 높은 수준의 명확성을 제공하는 마샬링 패치보드는 앞으로 필수적인 제품이 될 것입니다. 특허 받은 모듈형 PTMC 마샬링 패치보드 개념은 마샬링 작업을 위한 혁신적인 시스템을 제공합니다.
마샬링 패치보드
개별 마샬링 패치보드를 구성하십시오. 컴팩트 설계는 자동화 애플리케이션에서 마샬린을 위한 높은 신호 밀도를 제공합니다.
마샬링 패널 및 마샬링 패치보드 제품 브로셔
피닉스컨택트의 마샬링 패치보드에 대한 인쇄물을 받아 보시겠습니까? 아래에서 피닉스컨택트의 제품 브로셔 및 품질 브로셔를 확인할 수 있습니다.
