MINI MCR-SL-V8-FLK 16-A - 시스템 어댑터
MINI MCR-SL-V8-FLK 16-A
-
시스템 어댑터
2811268

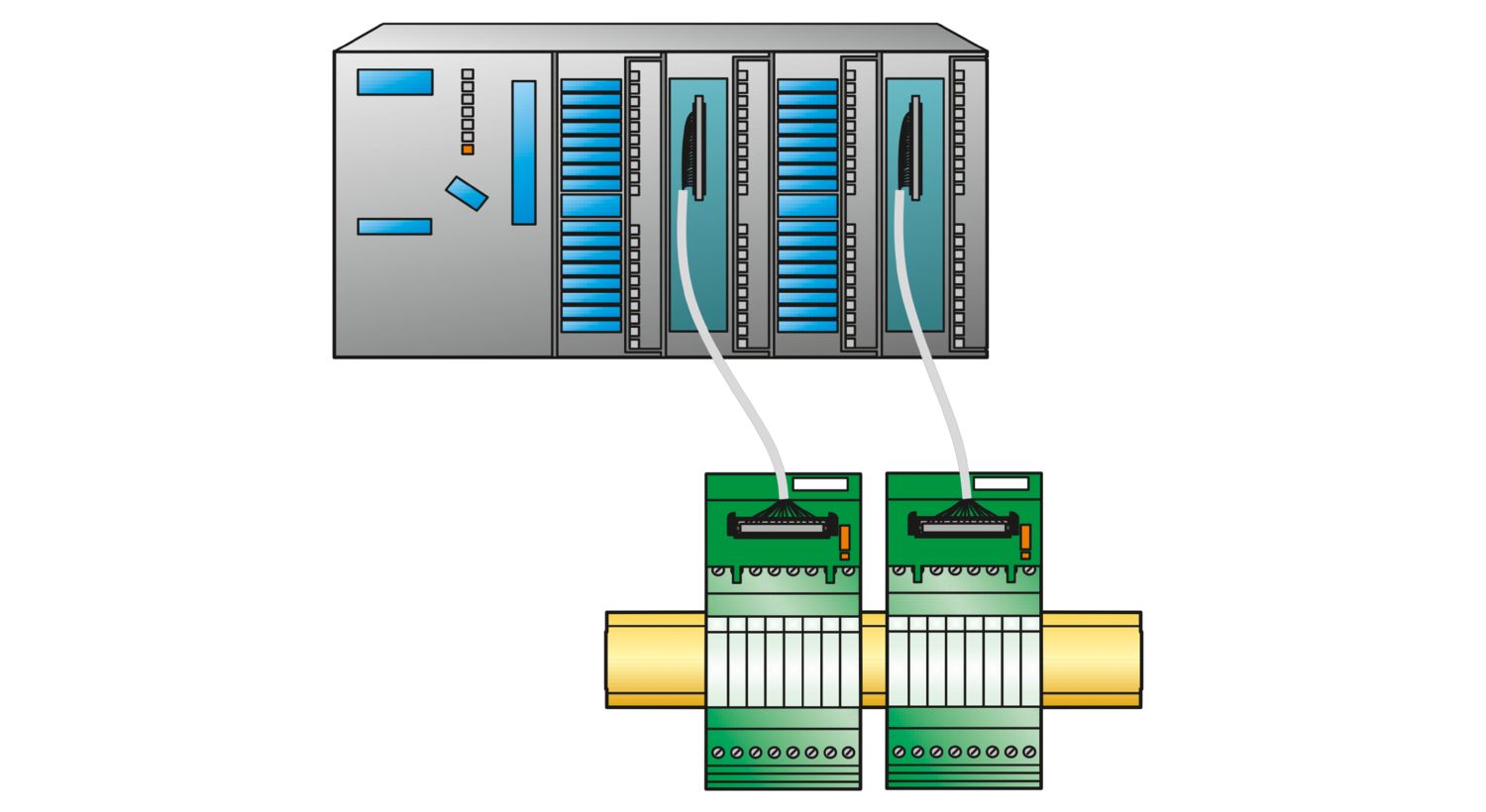

8개의 스크류 연결방식 MINI 아날로그 신호 컨버터를 시스템 케이블링 및 시스템 어댑터를 사용해 매우 낮은 오류 위험과 최소한의 배선으로 제어 시스템에 연결할 수 있습니다.
제품의 세부 정보
Expand all
Collapse all
기술 데이터
제품 속성
제품 타입
인터페이스 모듈
핀 수
16
채널 수
8
라벨링 옵션
Zack 마커 스트립 SS-ZB
절연 특성
과전압 카테고리
II
오염도
2
전기적 속성
전류 전송 용량
≤ 1 A (채널당)
접점 저항
< 10 mΩ
정격 절연 전압
30 V AC
50 V DC
연결 데이터
제어 시스템 레벨
표준에 따른 연결
IEC 60603-13
연결 타입
IDC/FLK male 스트립
연결 수
1
핀 수
16
삽입/제거 싸이클
≥ 200
간격
2.54 mm
연결 타입
스프링 접점
핀 수
16
삽입/제거 싸이클
10
시그널링
상태 표시
아니오
상태 표시 있음
아니오
치수
품목 치수
폭
50.4 mm
높이
46.2 mm
깊이
45.5 mm
소재 사양
색상
녹색 (RAL 6021)
UL 94에 따른 난연성등급
V0
하우징 절연 소재
PBT
환경 및 실제 조건
주변 조건
주변 온도(작동)
-20 °C ... 60 °C
주변 온도(보관/운송)
-20 °C ... 70 °C
고도
≤ 2000 m
허용 습도(작동)
5 % ... 95 % (응축 없음)
승인
CE
인증
CE 인증
ATEX
마킹
II 3 G Ex nA IIC T4 Gc X
UL, 미국 / 캐나다
마킹
UL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T4
조선업 분야 승인
마킹
GL EMC 2 D
EMC 데이터
전자파 호환성
EMC 지침 준수
노이즈 내성
EN 61000-6-2
참고
간섭에 노출된 경우 최소한의 편차가 있을 수 있습니다.
노이즈 방출
표준/규정
EN 61000-6-4
표준 및 규정
내진동
≤ 0.7g
표준/규정
IEC 60664
IEC 60664A
DIN VDE 0110
마운팅
마운트 타입
DIN 레일 마운팅
조립 참고 사항
제로 간격 행
마운팅 위치
모두
상용 데이터
항목 번호
2811268
패키지 단위
1 pc
최소 주문 수량
1 pc
제품 키
DK113Z
카탈로그 페이지
124페이지(C-4-2019)
GTIN
4046356152044
개당 중량(패키지 포함)
101.6 g
개당 중량(패키지 제외)
71.5 g
관세 번호
85366990
원산지
DE
Environmental product compliance
EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다
예
(면제되지 않음)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)
0.1wt%를 초과한 물질 없음
호환 가능한 제품
Expand all
Collapse all
액세서리
FLKM 16-PA-S300/MINI-MCR
-
전면부 어댑터
2314749
MINI MCR-SL-TB
-
단자대
2811420
CABLE-40/2FLK16/ 2,0M/YUC
-
전면부 어댑터
2321334
CABLE-40/2FLK16/ 4,0M/YUC
-
전면부 어댑터
2321347
CABLE-40/2FLK16/10,0M/YUC
-
전면부 어댑터
2321350
CABLE-40/2FLK16/15,0M/YUC
-
전면부 어댑터
2321376
CABLE-40/2FLK16/20,0M/YUC
-
전면부 어댑터
2321363
CABLE-40/2FLK16/23,0M/YUC
-
전면부 어댑터
2902798
FLK 16/EZ-DR/ 50/KONFEK
-
케이블
2299291
FLK 16/EZ-DR/ 100/KONFEK
-
케이블
2299301
FLK 16/EZ-DR/ 150/KONFEK
-
케이블
2299314
FLK 16/EZ-DR/ 200/KONFEK
-
케이블
2299327
FLK 16/EZ-DR/ 300/KONFEK
-
케이블
2299330
FLK 16/EZ-DR/ 400/KONFEK
-
케이블
2299343
FLK 16/EZ-DR/ 600/KONFEK
-
케이블
2299356
FLK 16/EZ-DR/ 800/KONFEK
-
케이블
2299369
FLK 16/EZ-DR/1000/KONFEK
-
케이블
2299372
FLK 16/EZ-DR/ 400/KONFEK/S
-
케이블
2318091
이점
최대 8개 채널용
플러그 앤 플레이
스크류 연결 기술을 사용해 MINI 아날로그 모듈에 쉽게 스냅할 수 있습니다.
고유한 플러그-인 개념을 통한 시간 절약 배선 솔루션
배선 작업 및 오류 감소
PLC측에 시스템 케이블링
