MT-RS485-TTL
-
서지 보호 장치
2749398

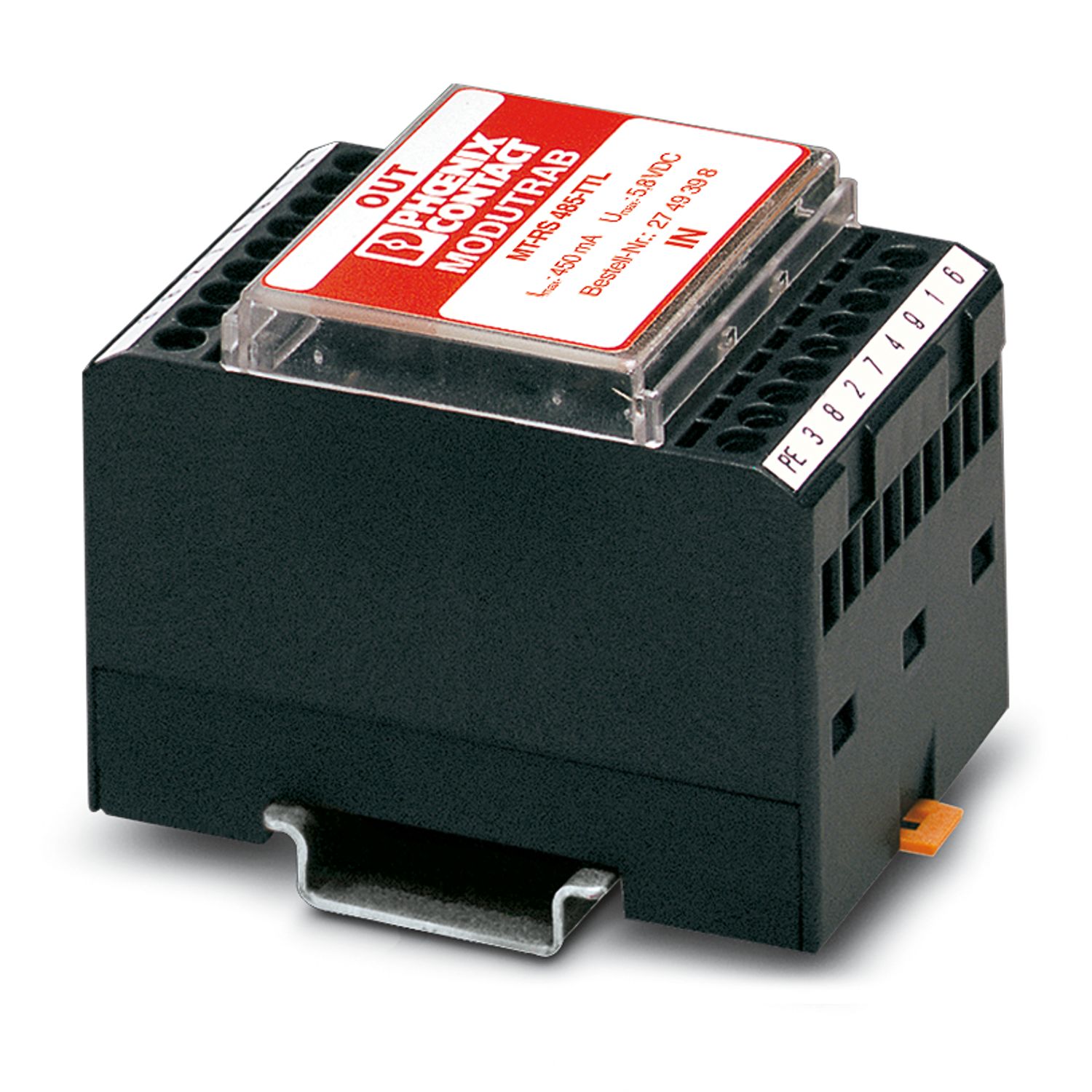

레일 마운트용 모듈, 서지 전압 일반 및 미세 보호, RS-485 인터페이스용, TTL 레벨, NS 35/7.5 마운트용, 하우징 폭: 50 mm
제품의 세부 정보
| 제품 타입 | 정보 기술용 서지 보호 |
| IEC 카테고리 | C2 |
| C3 | |
| D1 | |
| VDE 요구 사항 클래스 | C2 |
| C3 | |
| D1 | |
| 설계 | 레일 마운트용 모듈, 1개 부품 |
| 메시지 서지 보호 결함 | 없음 |
| 모듈당 전선 쌍 | 2 |
| 정격전압 UN | 5 V DC |
| 연결 타입 | 스크류 연결 |
| 스크류 스레드 | M3 |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 12 |
| 치수 도면 |
|
| 폭 | 47.6 mm |
| 높이 | 77.5 mm |
| 깊이 | 54.9 mm |
| 색상 | 검정색 (RAL 9005) |
| 기계적 데이터 | |
| 개방형 측면 패널 | 아니오 |
| 작동 방향 | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| 최대 연속 전압 UC | 5.8 V DC |
| 정격 전류 | 450 mA (25 °C) |
| 작동 유효 전류 IC(UC) | ≤ 2 mA |
| 정격 방전 전류 In (8/20) µs(라인-라인) | 10 kA |
| 정격 방전 서지 전류 입력 (8/20) µs (코어-어스) | 10 kA |
| 최대 방전 전류 Imax (8/20) µs 최대값(라인-라인) | 10 kA |
| 최대 방전 전류 Imax (8/20) µs 최대값(라인-어스) | 10 kA |
| 최대 방전 전류 Imax (8/20) µs 최대값(라인-신호 접지) | 10 kA |
| 출력 전압 한도 1 kV/µs(라인-라인) 스파이크 | ≤ 9 V |
| 출력 전압 한도 1 kV/µs(라인-어스) 스파이크 | ≤ 450 V |
| 출력 전압 한도 1 kV/µs(라인-라인) 정적 | ≤ 9 V |
| 출력 전압 한도 1 kV/µs(라인-어스) 정적 | ≤ 450 V |
| 출력 전압 한도 1 kV/µs(라인-신호 접지) 정적 | ≤ 9 V |
| In(전선-전선)에서 잔류 전압 | ≤ 9 V |
| 잔류 전압 In(라인-신호 접지) | ≤ 9 V |
| 전압 보호 레벨 Up(라인-라인) | ≤ 9 V |
| 전압 보호 레벨 Up(라인-어스) | ≤ 450 V |
| 전압 보호 레벨 Up(라인-신호 접지) | ≤ 9 V |
| 응답 시간 tA(라인-라인) | 1 ns |
| 응답 시간 tA(라인-어스) | ≤ 100 ns |
| 응답 시간 tA(라인-신호 접지) | ≤ 1 ns |
| 입력 감쇠 aE, 대칭 | 타입 0.1 dB (최대 40kHz 150Ω 시스템) |
| 타입 0.1 dB (최대 10 kHz) | |
| 입력 감쇠 aE, 비대칭 | 0.5 dB (최대 0.1MHz 50Ω 시스템) |
| 0.1 dB (최대 10kHz 600Ω 시스템) | |
| 컷오프 주파수 fg(3 dB), 비대칭 (신호 접지), 50 Ω 시스템에서 | 600 kHz |
| 컷오프 주파수 fg(3 dB), 비대칭 (신호 접지), 150 Ω 시스템에서 | 200 kHz |
| 컷오프 주파수 fg(3 dB), 비대칭 (신호 접지), 600 Ω 시스템에서 | 50 kHz |
| 경로당 저항 | 4.4 Ω |
| 메시지 서지 보호 결함 | 없음 |
| 주변 조건 | |
| 보호 수준 | IP20 |
| 주변 온도(작동) | -40 °C ... 80 °C |
| VDE 요구 사항 클래스 | C2 |
| C3 | |
| D1 | |
| 표준 정보 기술 사양 | |
| 표준/규정 | Draft IEC 64644-1 |
| E VDE 0845-3-1 | |
| Draft IEC 64644-1 | |
| E VDE 0845-3-1 | |
| 마운트 타입 | DIN 레일: 35 mm |
