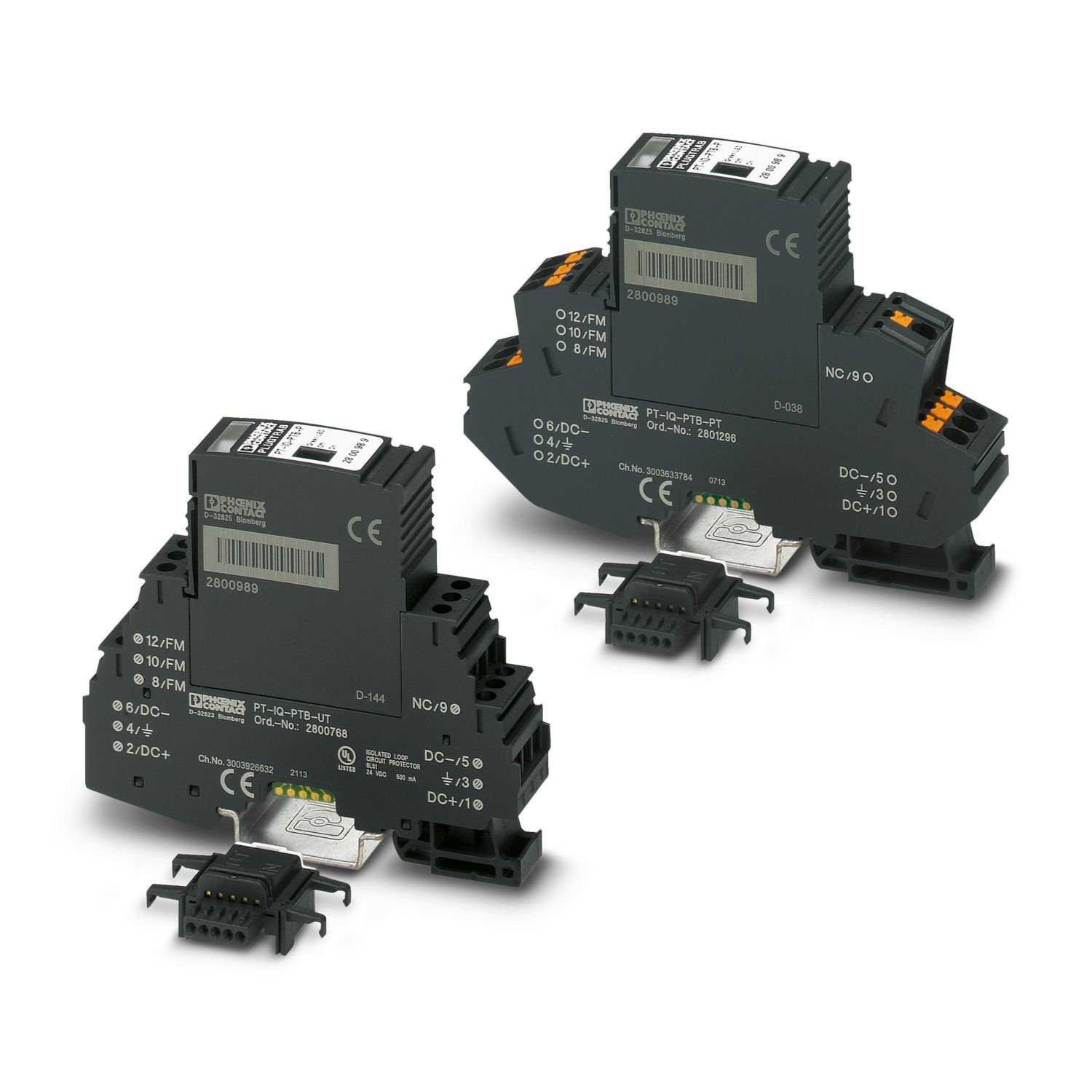

PT-IQ-PTB-PT
-
공급 및 원격 모듈
2801296
연결된 서지 보호 모듈의 전원 공급 및 다단계 플로팅 원격 시그널링용 모듈.
제품의 세부 정보
| 일반 | |
| 참고 | 원격 시그널링 및 DIN 레일 커넥터의 전원 공급은 모듈을 DIN 레일 커넥터의 제자리에 스냅하여 설정합니다. |
| 제품 타입 | 측정 및 제어 기술용 서지 보호 |
| 제품군 | PLUGTRAB IQ |
| 설계 | DIN 레일 모듈, 2-섹션, 분리 가능 |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염도 | 2 |
| 인디케이터/원격 시그널링 | |
| 스위칭 기능 | 2개의 N/C 접점 |
| 공급: 상태 인디케이터/원격 시그널링 | |
| 작동 전압 | 20 V DC ... 30 V DC |
| 정격 전류 | 최대 130 mA (24 V DC) |
| 최대 160 mA (20 V DC) | |
| 최대 요구 백업 퓨즈 | 500 mA (T) |

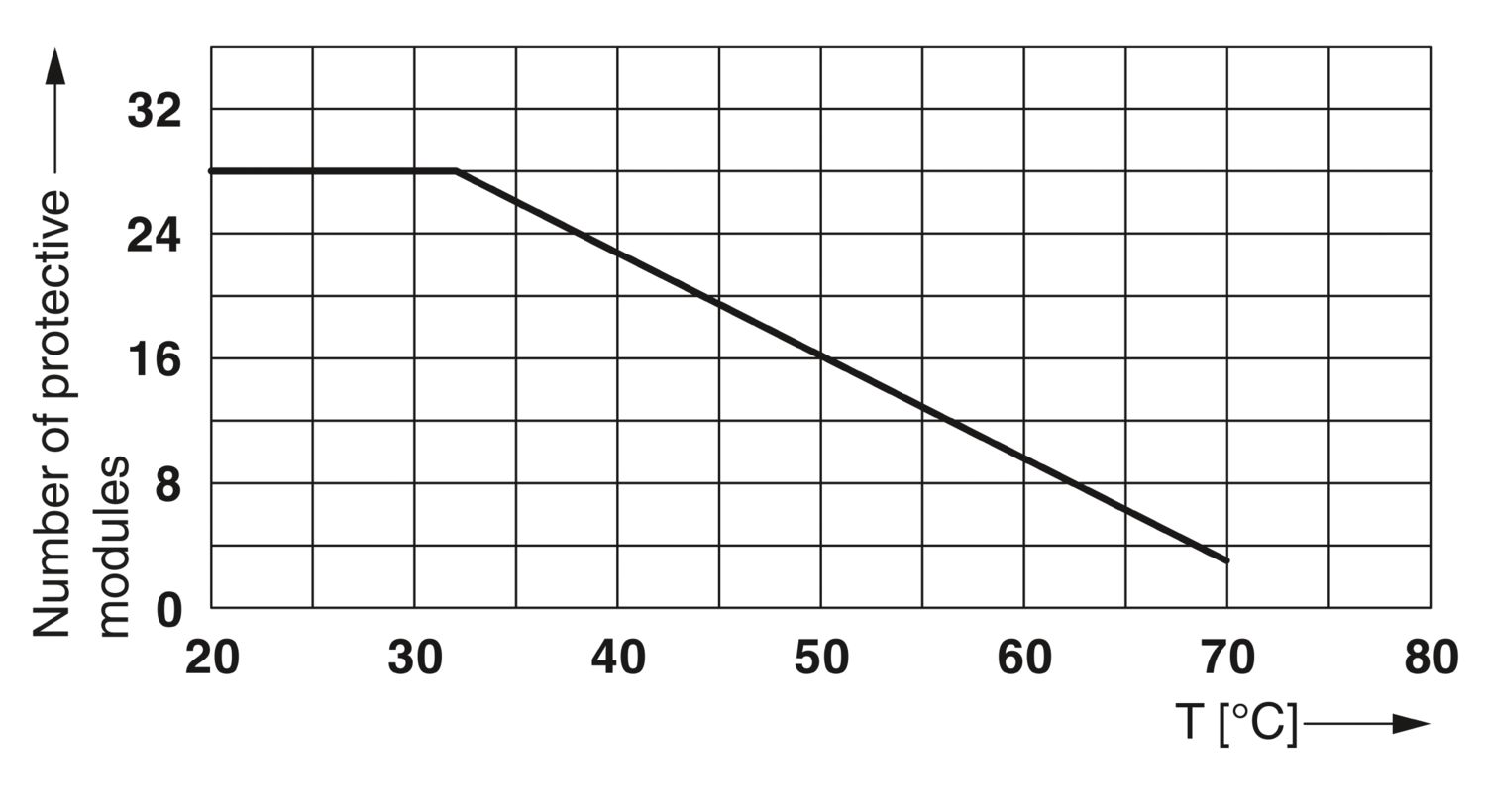

| 나란히 마운트할 수 있는 서지 보호 모듈 수 | 28 (32 °C) |
| 연결 타입 | 푸쉬인 연결 |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 12 |
| 치수 도면 |
|
| 폭 | 17.7 mm |
| 높이 | 109.3 mm |
| 깊이 | 77.5 mm (DIN 레일 7.5 mm 포함) |
| 수평 간격 | 1 Div. |
| 색상 | 검정색 (RAL 9005) |
| UL 94에 따른 난연성등급 | V-0 |
| 하우징 소재 | PA 6.6 |
| 기계적 데이터 | |
| 개방형 측면 패널 | 아니오 |
| 메시지 서지 보호 결함 | 광학 다단계 원격 표시 접점 |
| 주변 조건 | |
| 보호 수준 | IP20 |
| 주변 온도(작동) | -40 °C ... 70 °C |
| 주변 온도(보관/운송) | -40 °C ... 85 °C |
| 고도 | ≤ 4000 m (amsl) |
| 표준/사양 | EN 61000-6-2 |
| 참고 | 2005 |
| 표준/사양 | EN 61000-6-3 |
| 참고 | 2007 + A1:2011 |
| 표준/사양 | EN 60950-1 |
| 참고 | 2006 + A2:2013 |
| 마운트 타입 | DIN 레일: 35 mm |
이점
3단계 LED 디스플레이를 사용한 사전 예방적 모니터링
그룹 원격 시그널링을 통해 시스템 컨트롤러에 상태 메시지 통합
DIN 레일 커넥터를 사용해 오류 없이 신속하게 설치
높은 피드-인 전원으로 인해 최대 28개의 보호 장치 공급
높은 방전 용량의 MCR 애플리케이션을 위한 최고 수준의 보호
