SAC-3P-MS/1,0-140 SCO SMI 1/2 3X4
-
센서/액추에이터 케이블
1492811

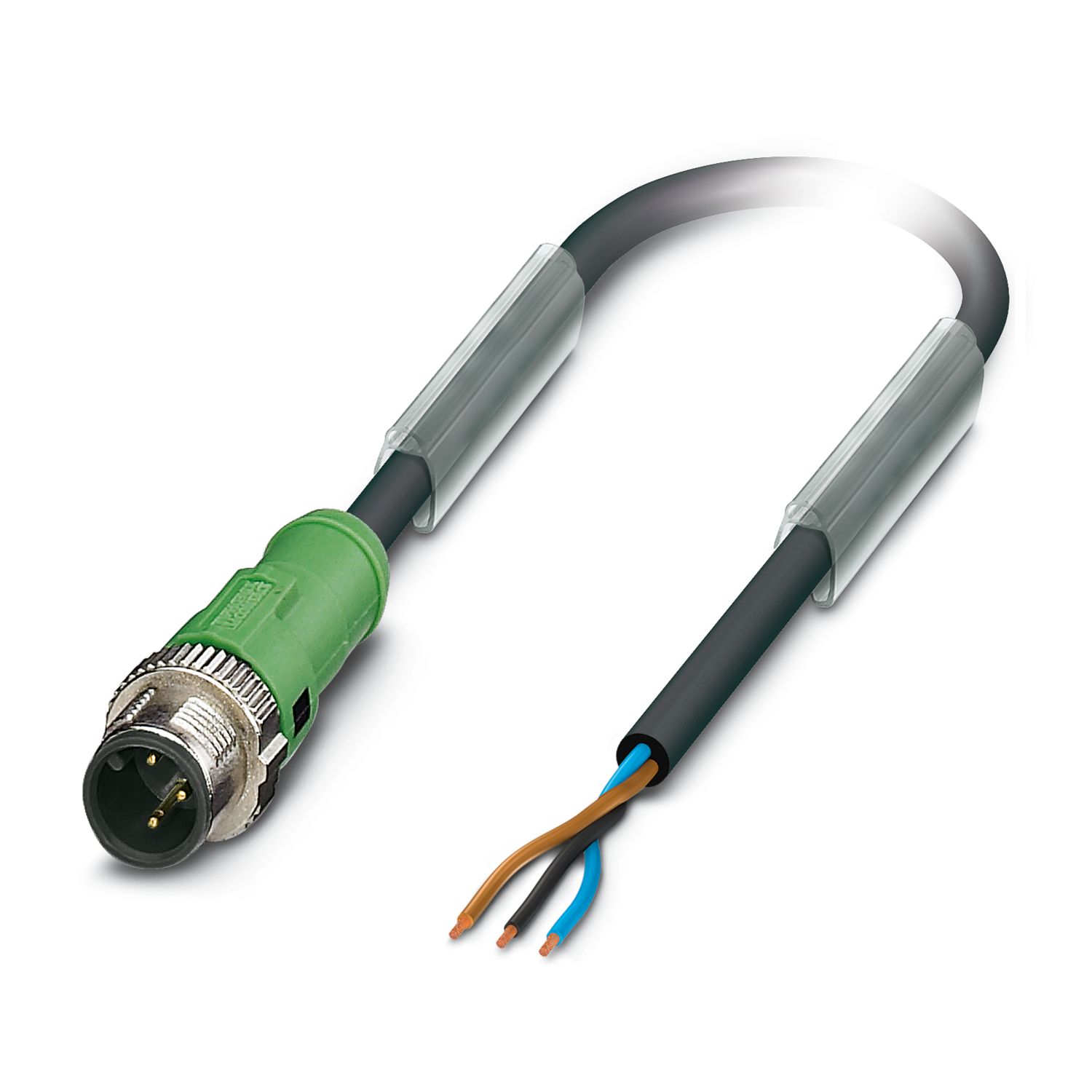

센서/액추에이터 케이블, 3-핀, PUR/PVC, 노랑, 플러그 직선 M12 SPEEDCON, 코딩: A, 켜짐 선단 탈피 처리, 케이블 길이: 1 m
제품의 세부 정보
| 제품 타입 | 센서/액추에이터 케이블 |
| 핀 수 | 3 |
| 케이블 출구 수 | 1 |
| 차폐 | 아니오 |
| 코딩 | A |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염등급 | 3 |
| UL 94에 따른 난연성등급 | HB |
| 그립 몸체 소재 | TPU, 난연성, 자소성 |
| 접점 소재 | CuSn |
| 접점 표면 소재 | Ni/Au |
| 접점 캐리어 소재 | TPU GF |
| 케이블 그랜드 소재 | 아연 다이 캐스트, 니켈 도금 |
| 절연 저항 | ≥ 100 MΩ |
| 정격전압 UN | 250 V AC |
| 250 V DC | |
| 정격전류 IN | 4 A |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |
| 연결 1 | |
| 설계 | 플러그 직선 M12 SPEEDCON |
| 핀 수 | 3 |
| 잠금 타입 | SPEEDCON |
| 코딩 타입 | A |
| 연결 2 | |
| 설계 | 선단 탈피 처리 |
| 케이블 길이 | 1 m |
| PUR/PVC 노란색 [140] | |

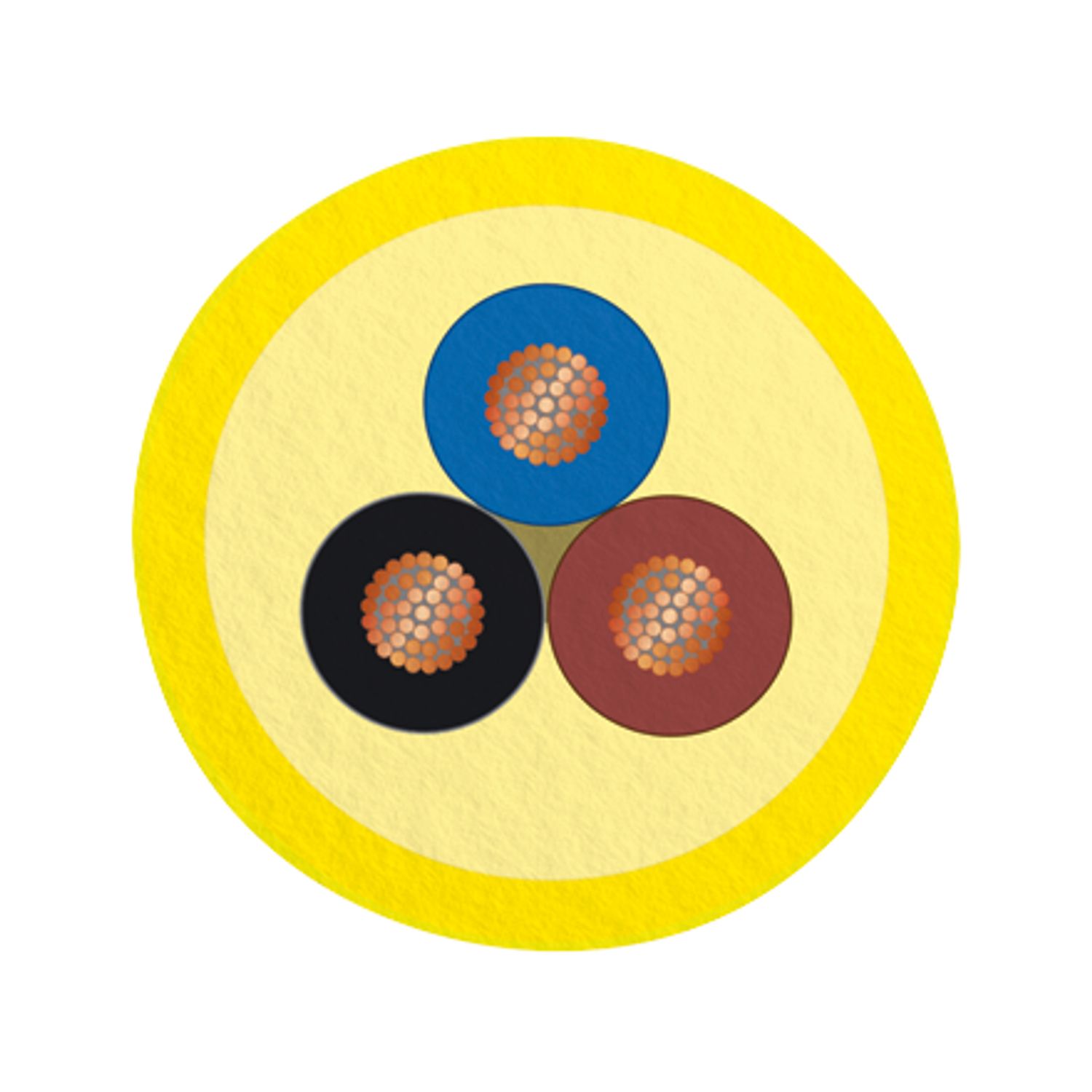

| 치수 도면 |
|
| 케이블 중량 | 37 kg/km |
| 핀 수 | 3 |
| 차폐 | 아니오 |
| 케이블 타입 | PUR/PVC 노란색 [140] |
| 전선 구조 신호 라인 | 42x 0.10 mm |
| AWG 신호 라인 | 22 |
| 케이블 사이즈 | 0.34 mm² |
| 절연 포함 전선 직경 | 1.52 mm ±0.02 mm |
| 외부 케이블 직경 | 5.20 mm ±0.2 mm |
| 외부 시스(sheath), 소재 | PUR |
| 외부 시스(sheath), 색상 | 노랑 |
| 전선 소재 | Cu litz 나선 |
| 소재 전선 절연 | PVC |
| 단일 배선, 색상 | 갈색, 파란색, 검정색 |
| 두께, 절연 | ≥ 0.23 mm (코어 절연) |
| ≥ 0.38 mm (외부 케이블 시스(sheath)) | |
| 약 0.45 mm (내부 시스(sheath)) | |
| 전체 꼬임 | 3선, 꼬임 |
| 최대 전선 저항 | 최대 57.3 Ω/km (20 °C의 경우) |
| 절연 저항 | ≥ 100 MΩ*km (20 °C의 경우) |
| 정격 전압, 케이블 | 300 V |
| 테스트 전압 | 2500 V |
| 최소 곡률반경, 고정 설치 | 52 mm |
| 최소 휨 반지름, 이동식 설치 | 52 mm |
| 동적 부하 용량(굽힘) | 최대 휨 주기: 2000000, 휨 반지름: 52 mm, 트래버싱 경로: 5 m, 트래버싱 속도: 3 m/s |
| 주변 온도(작동) | -25 °C ... 80 °C (케이블, 고정 설치) |
| -5 °C ... 80 °C (케이블, 유연 설치) | |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| IP68 | |
| 주변 온도(작동) | -25 °C ... 90 °C (플러그 / 소켓) |
| -40 °C ... 80 °C (케이블, 고정 설치) | |
| -5 °C ... 80 °C (케이블, 유연 설치) | |
