SAC-4P-M12MS-FR AI/.../...
-
센서/액추에이터 케이블
1428407

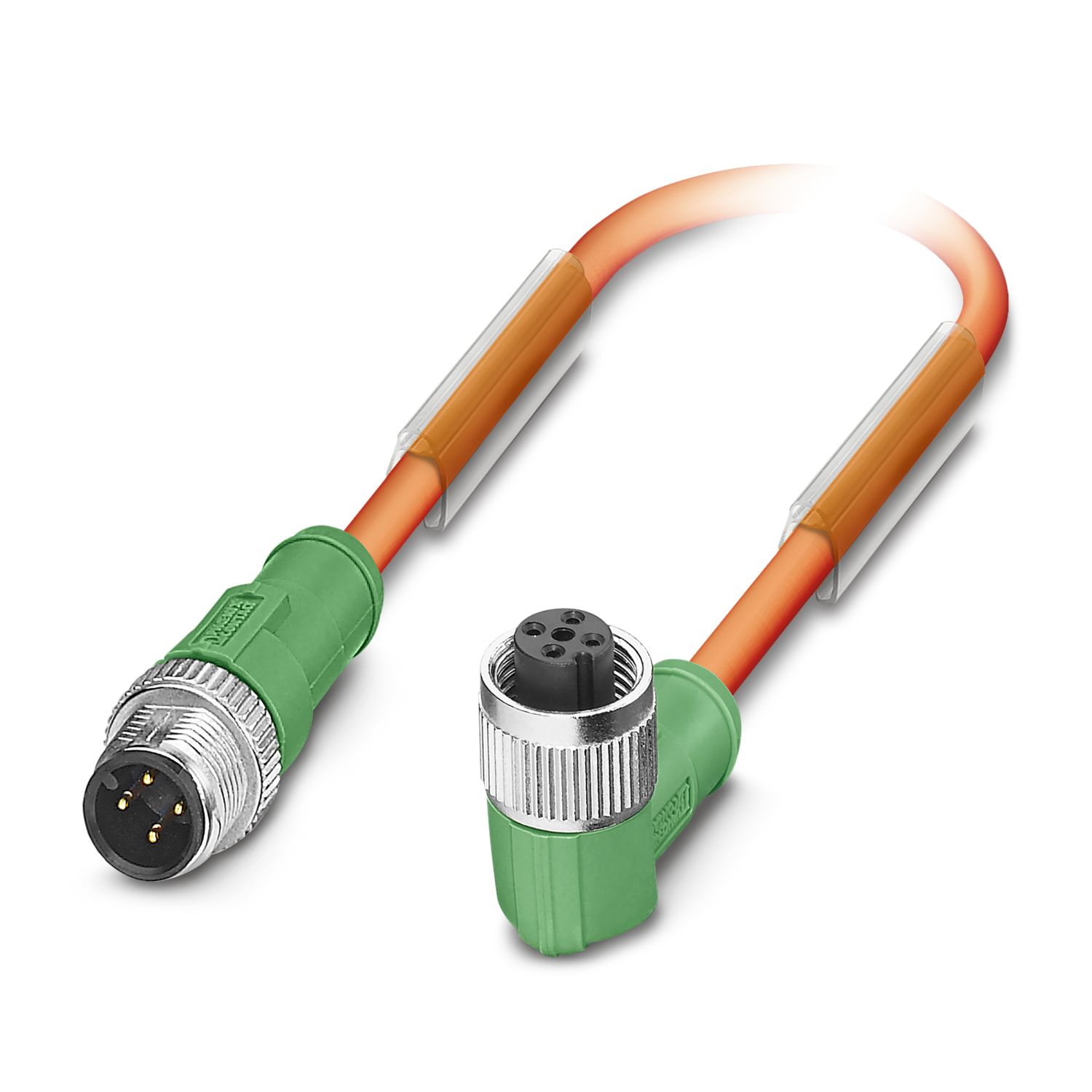

센서/액추에이터 케이블, 4-핀, TPU 할로겐-프리, 납땜 스퍼터 방지, 고유연성, 오렌지색(RAL 2003), 무광, 플러그 직선 M12, 코딩: A, 켜짐 소켓 직각 M12, 코딩: A, 케이블 길이: 자유 입력(0.2 ... 40.0 m)
제품의 세부 정보
| 일반 | 인쇄: 전극 홀더 기호 |
| 일반 | VW MgU-I-B09-41에 따른 설계 |
| 제품 타입 | 센서/액추에이터 케이블 |
| 애플리케이션 | 로봇 및 드레그 체인 |
| Automotive | |
| 핀 수 | 4 |
| 케이블 출구 수 | 1 |
| 차폐 | 아니오 |
| 코딩 | A |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염등급 | 3 |
| UL 94에 따른 난연성등급 | HB |
| 밀폐 소재 | NBR |
| 그립 몸체 소재 | TPU, 난연성, 자소성 |
| 접점 소재 | CuSn |
| 접점 표면 소재 | Ni/Au |
| 접점 캐리어 소재 | TPU GF |
| 케이블 그랜드 소재 | 아연 다이 캐스트, 니켈 도금 |
| 외부 시스(sheath), 소재 | PUR |
| 절연 저항 | ≥ 100 MΩ |
| 정격전압 UN | 250 V AC |
| 250 V DC | |
| 정격전류 IN | 4 A |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 100 |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |
| 전선 연결 | |
| 조임 토크 | 0.4 Nm (M12 커넥터) |
| 연결 1 | |
| 설계 | 플러그 직선 M12 |
| 핀 수 | 4 |
| 코딩 타입 | A |
| 연결 2 | |
| 설계 | 소켓 직각 M12 |
| 핀 수 | 4 |
| 코딩 타입 | A |
| 케이블 길이 | 자유 입력(0.2 ... 40.0 m) |
| PUR, 할로겐-프리, 고유연성, 납땜 스퍼터 방지, 오렌지색 [720] | |
| 치수 도면 |
|
| UL AWM 스타일 | 20549 / 10493 (80°C/300 V) |
| 핀 수 | 4 |
| 차폐 | 아니오 |
| 케이블 타입 | PUR, 할로겐-프리, 고유연성, 납땜 스퍼터 방지, 오렌지색 [720] |
| 전선 구조 신호 라인 | 42x 0.10 mm |
| AWG 신호 라인 | 22 |
| 케이블 사이즈 | 4x 0.34 mm² |
| 절연 포함 전선 직경 | 1.25 mm ±0.05 mm |
| 외부 케이블 직경 | 4.90 mm ±0.2 mm |
| 외부 시스(sheath), 소재 | TPU |
| 외부 시스(sheath), 색상 | 오렌지색(RAL 2003), 무광 |
| 전선 소재 | Cu litz 나선 |
| 소재 전선 절연 | PP |
| 단일 배선, 색상 | 갈색, 흰색, 파란색, 검정색 |
| 전체 꼬임 | 4선, 트위스티드 |
| 최대 전선 저항 | ≤ 57 Ω/km |
| 정격 전압, 케이블 | ≤ 300 V (피크 값, 고성능 애플리케이션용 아님) |
| 테스트 전압 코어/코어 | 3000 V (스파크 테스트) |
| 최소 곡률반경, 고정 설치 | 5 x D |
| 최소 곡률반경, 유연 설치 | 10 x D |
| 최소 곡률반경, 고정 설치 | 25 mm |
| 최소 휨 반지름, 이동식 설치 | 49 mm |
| 동적 부하 용량(굽힘) | 최대 휨 주기: 10000000, 휨 반지름: 10 x D, 트래버싱 경로: 5 m, 트래버싱 속도: 3 m/s, 가속화: 5 m/s² |
| 동적 부하 용량(비틀림) | 비틀림: ±180 °/m, 토션 싸이클: ≥2000000, 토션 빈도: 35 싸이클/분 |
| 할로겐 프리 | DIN VDE 0472 Part 815에 따름 |
| 내염성 | UL FT-2에 따름 |
| 내유성 | DIN EN 60811-2-1에 따름 |
| 기타 저항성 | 납땜 스퍼터 방지 |
| 낮은 접착력 | |
| 내마모성 | |
| 특수 속성 | VW PV 3.10.7에 따라 페인트 또는 니스 코팅을 저해할 수 있는 물질이 없습니다 |
| VW MgU-I-B09-41에 따른 설계 | |
| 고유연성 | |
| 주변 온도(작동) | -40 °C ... 80 °C (케이블, 고정 설치) |
| -25 °C ... 80 °C (케이블, 유연 설치) | |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| IP68 | |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -25 °C ... 90 °C (플러그 / 소켓) |
| 표준 명칭 | M12 커넥터 |
| 표준/사양 | IEC 61076-2-101 |
호환 가능한 제품
이점
용이성 및 안전성: 전기적으로 100 % 테스트된 플러그-인 컴포넌트
