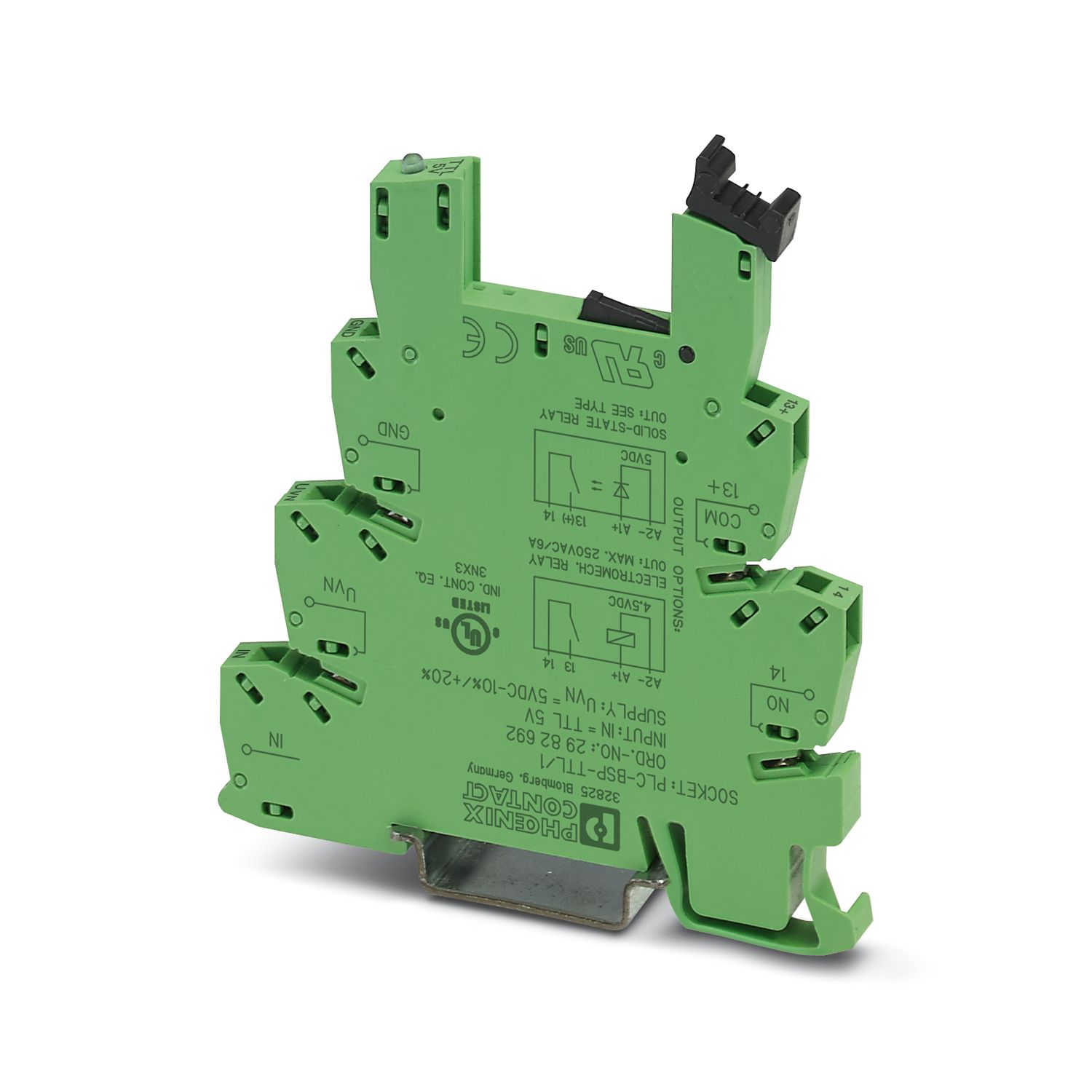

PLC-BSP-TTL/1 - 릴레이 소켓 - 2982692

활용 제한
EMC 참고	EMC: 클래스 A 제품, 다운로드 영역에서 제조업체의 선언 참조

제품 타입	릴레이 버젼
제품군	PLC-INTERFACE
애플리케이션	입력의 TTL 신호
작동 모드	100% 작동 계수

공칭 입력 전압 U_N	5 V DC (TTL)
공칭 입력 전압 U_N		5 V DC (TTL)

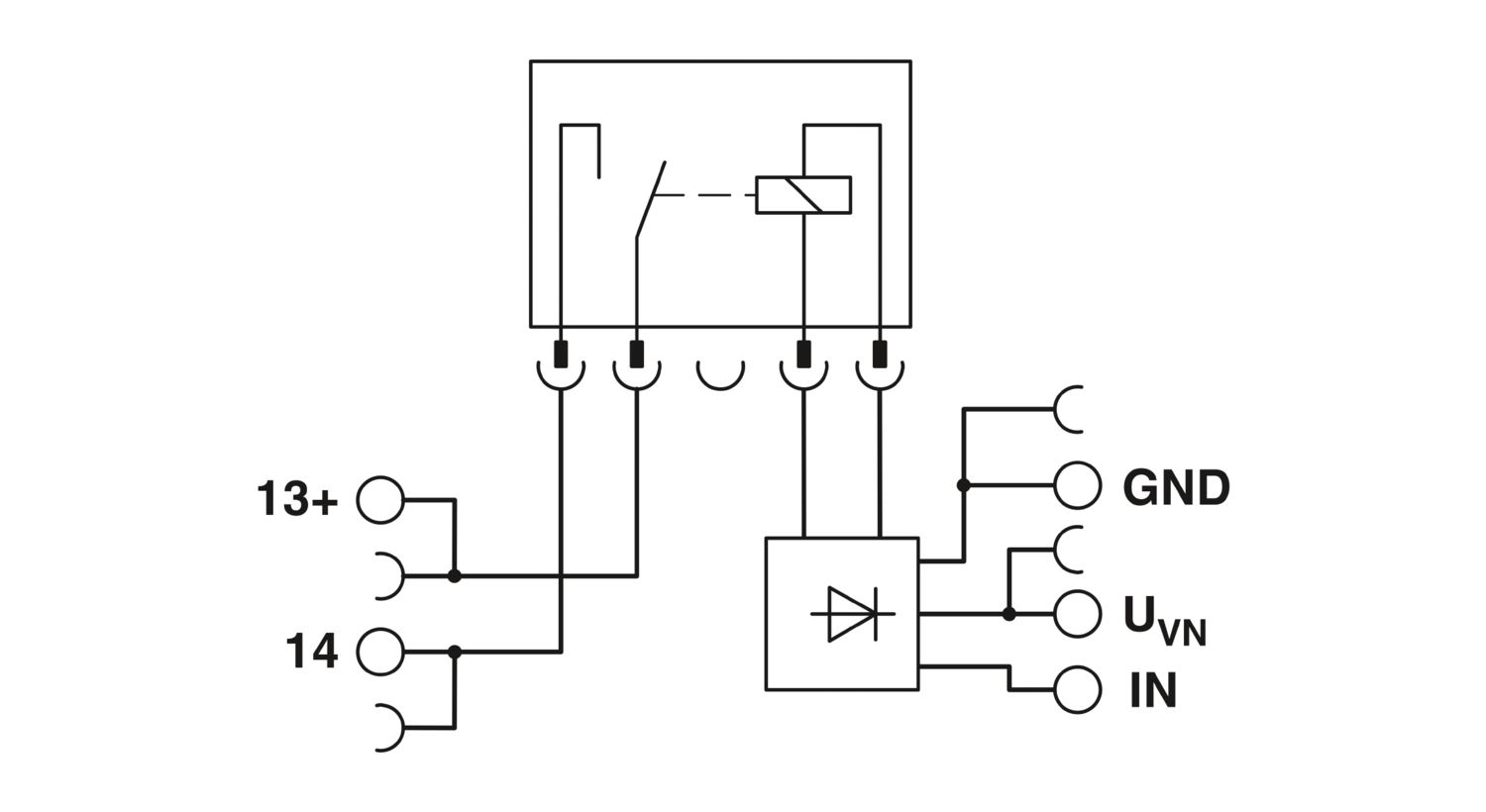

릴레이 조립
정격 제어 회로 공급 전압 U_S	5 V DC
전압 범위(U_S 참조)	0.9 ... 1.2
정격 제어 공급 전류 I_S	41 mA
정격 작동 전압 U_C	5 V DC (TTL)
전압 범위(U_C 참조)	0.9 ... 1.2
정격 작동 전류 I_C	2.5 mA
일반 응답 시간	4.5 ms
일반 해제 시간	3.5 ms
작동 전압 표시	노란색 LED
보호 회로	극성 보호
보호 회로		서지 보호
서지 전압 보호	> 6.5 V

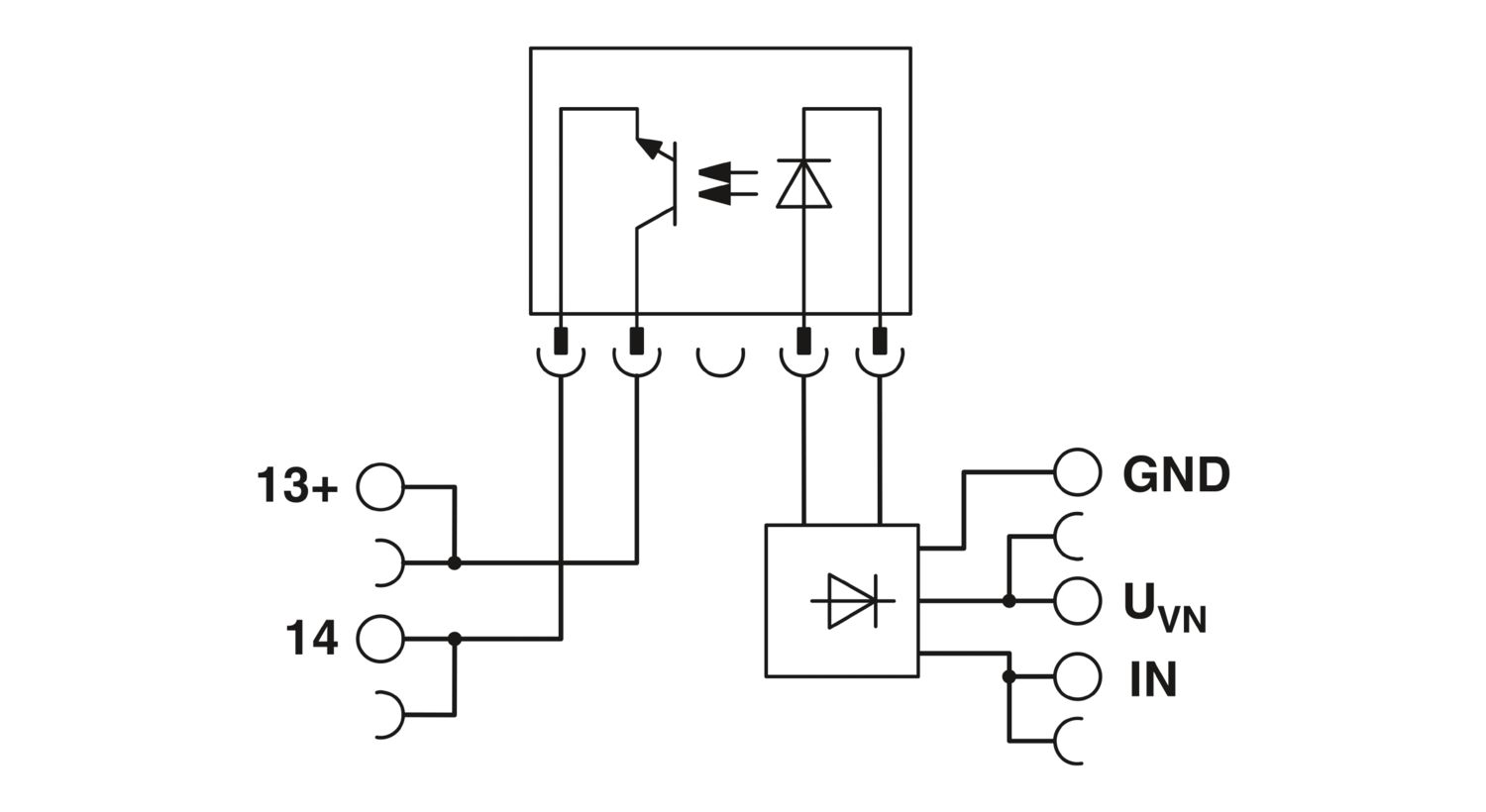

옵토커플러 조립
정격 제어 회로 공급 전압 U_S	5 V DC
전압 범위(U_S 참조)	0.9 ... 1.2
정격 제어 공급 전류 I_S	11.5 mA
정격 작동 전압 U_C	5 V DC (TTL)
정격 작동 전류 I_C	2.5 mA
스위칭 레벨 1 신호("H")(TTL 신호)	> 2 V DC
스위칭 레벨 0 신호("L")(TTL 신호)	< 0.8 V DC
일반 응답 시간	35 µs
일반 해제 시간	320 µs
작동 전압 표시	노란색 LED
보호 회로	극성 보호
보호 회로		서지 보호
전송 주파수	1000 Hz
서지 전압 보호	> 6.5 V

최대 스위칭 전압	48 V DC
최소 스위칭 전압	3 V DC
제한 연속 전류	100 mA
최대 제한 연속 전류 시 전압 강하	< 1 V
출력 회로	2선, 플로팅
보호 회로	극성 보호
보호 회로		서지 보호
최대 스위칭 전압	33 V DC
최소 스위칭 전압	3 V DC
제한 연속 전류	3 A
최대 제한 연속 전류 시 전압 강하	< 200 mV
최대 돌입 전류	15 A (10 ms)
출력 회로	2선, 플로팅
보호 회로	극성 보호
보호 회로		서지 보호

입력측
연결 타입	스프링 케이지 연결
스트리핑 길이	8 mm
단선 케이블 사이즈	0.14 mm² ... 2.5 mm²
연선 케이블 사이즈	0.14 mm² ... 2.5 mm²
AWG 케이블 사이즈	26 ... 14
출력측
연결 타입	스프링 케이지 연결
스트리핑 길이	8 mm
단선 케이블 사이즈	0.14 mm² ... 2.5 mm²
연선 케이블 사이즈	0.14 mm² ... 2.5 mm²
AWG 케이블 사이즈	26 ... 14

폭	6.2 mm
높이	80 mm
깊이	94 mm

색상	녹색 (RAL 6021)
UL 94에 따른 난연성등급	V0 (하우징)

주변 조건
주변 온도(작동)	-20 °C ... 60 °C
주변 온도(보관/운송)	-40 °C ... 85 °C

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

PLC-BSP-TTL/1 - 릴레이 소켓

2982692

제품의 세부 정보

ECLASS

호환 가능한 제품

이점

마운트 타입	DIN 레일 마운팅
조립 참고 사항	제로 간격 행
마운팅 위치	모두

항목 번호	2982692
패키지 단위	10 pc
최소 주문 수량	1 pc
제품 키	DK6211
카탈로그 페이지	356페이지(C-7-2013)
GTIN	4046356155229
개당 중량(패키지 포함)	28.14 g
개당 중량(패키지 제외)	26.55 g
관세 번호	85366990
원산지	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음
