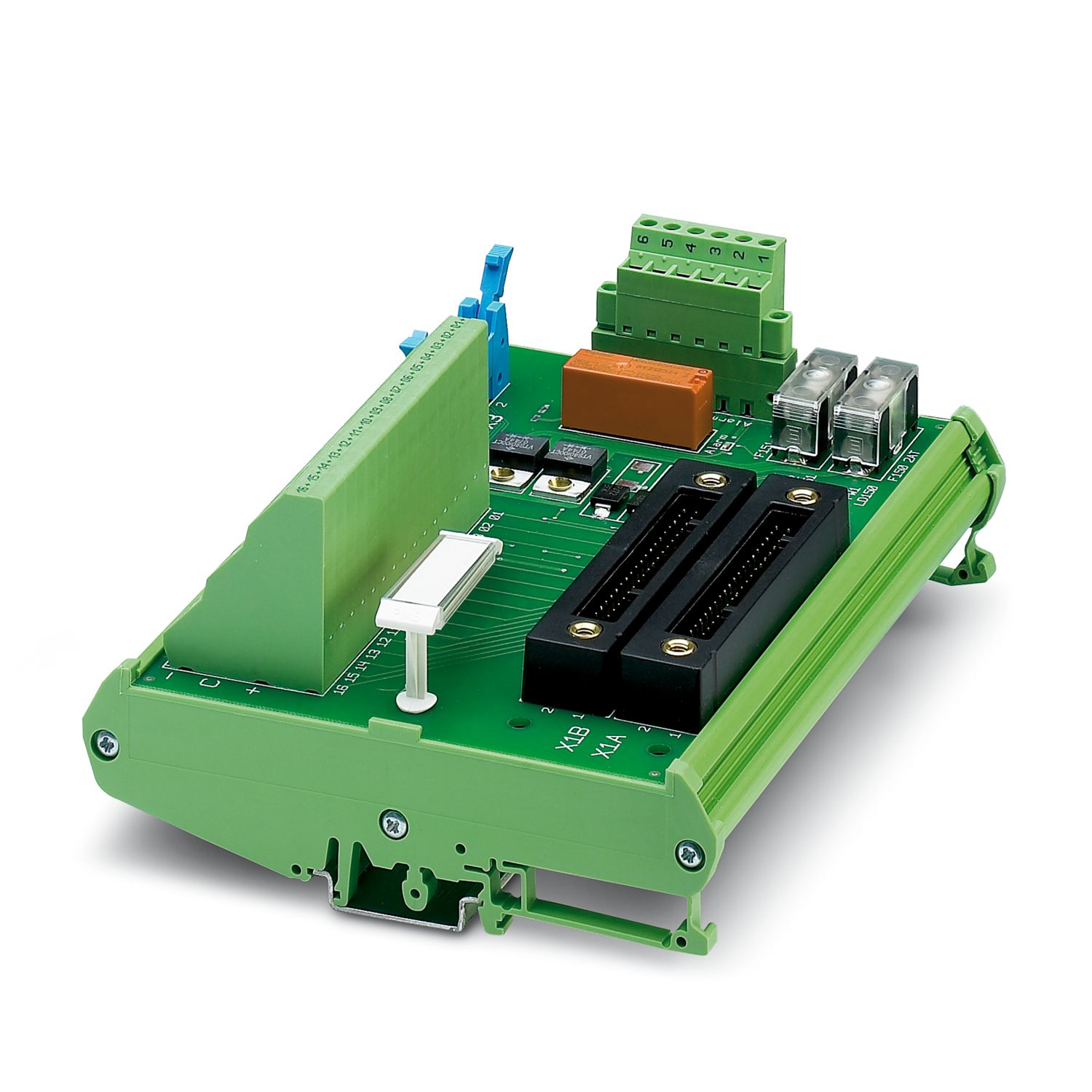

UM-2KS40/AI16/CS/Z/SO180 - 입력 모듈
UM-2KS40/AI16/CS/Z/SO180
-
입력 모듈
2311331

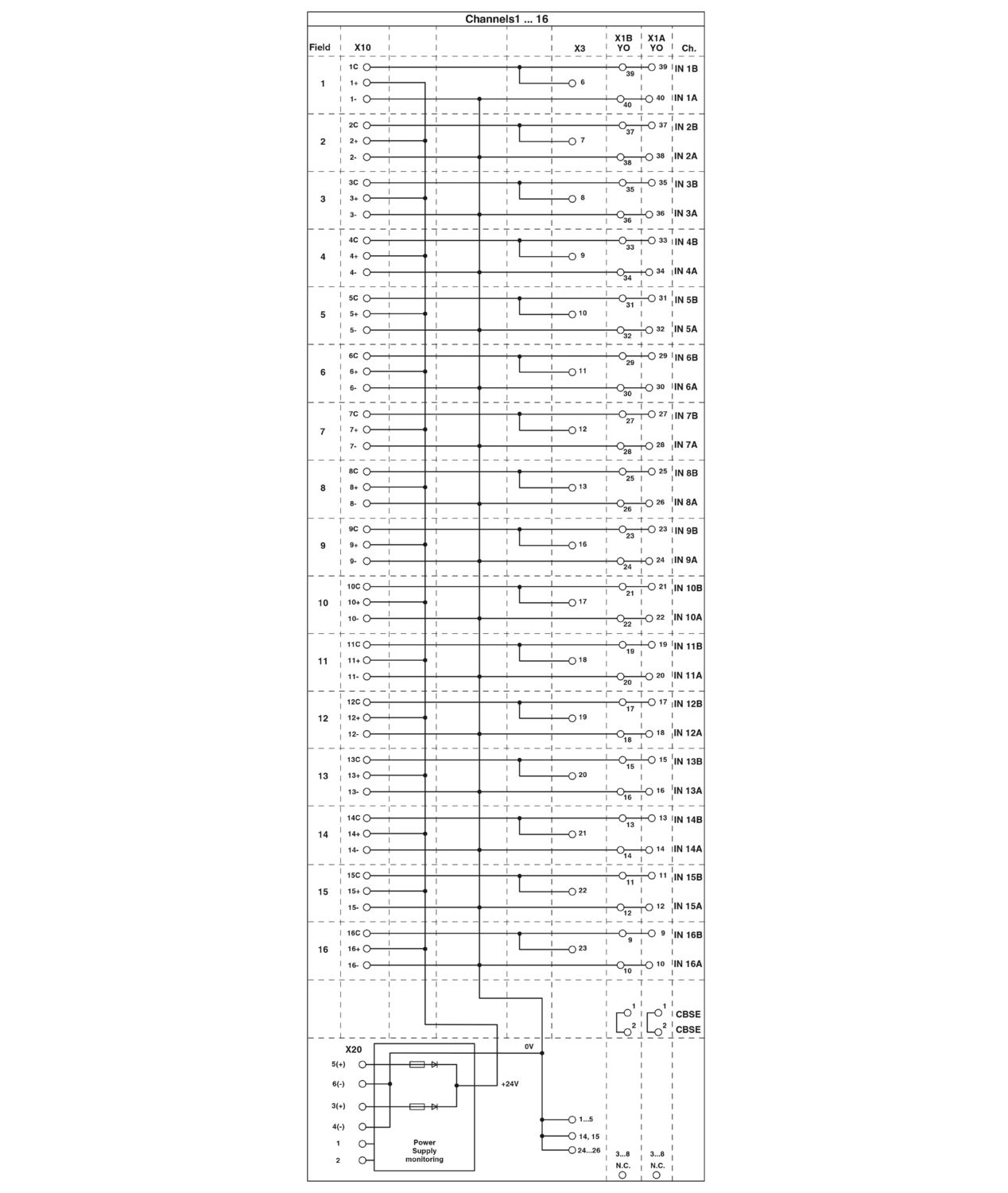

16-채널 아날로그 입력 모듈, 스프링 케이지 연결 및 이중화 전압 공급 있음. Yokogawa AAI141 및 AAI143 카드에 적합. HART 멀티플렉서용 연결 옵션
제품의 세부 정보
Expand all
Collapse all
기술 데이터
제품 속성
제품 타입
인터페이스 모듈
채널 수
32
16
절연 특성
과전압 카테고리
II
오염도
2
전기적 속성
정격전압 U
N
24 V DC ±10 %
모든 분기의 최대 총 전류
2 A (이중화(P1+,P2+))
정격 서지 전압
0.5 kV
지원되는 컨트롤러 YOKOGAWA CS3000 CentumVP
적합한 I/O 카드
AAI141
AAI143
지원되는 컨트롤러 YOKOGAWA STARDOM
적합한 I/O 카드
NFAI141
NFAI143
연결 데이터
필드 레벨
연결 타입
스프링 케이지 연결방식
단선 케이블 사이즈
0.2 mm² ... 2.5 mm²
연선 케이블 사이즈
0.2 mm² ... 1.5 mm²
AWG 케이블 사이즈
24 ... 14
제어 시스템 레벨
연결 타입
Yokogawa, KS compatible
연결 수
2
핀 수
40
조임 토크
0.5 Nm
연결 타입
HART 커넥터
핀 수
26
시그널링
상태 표시 있음
아니오

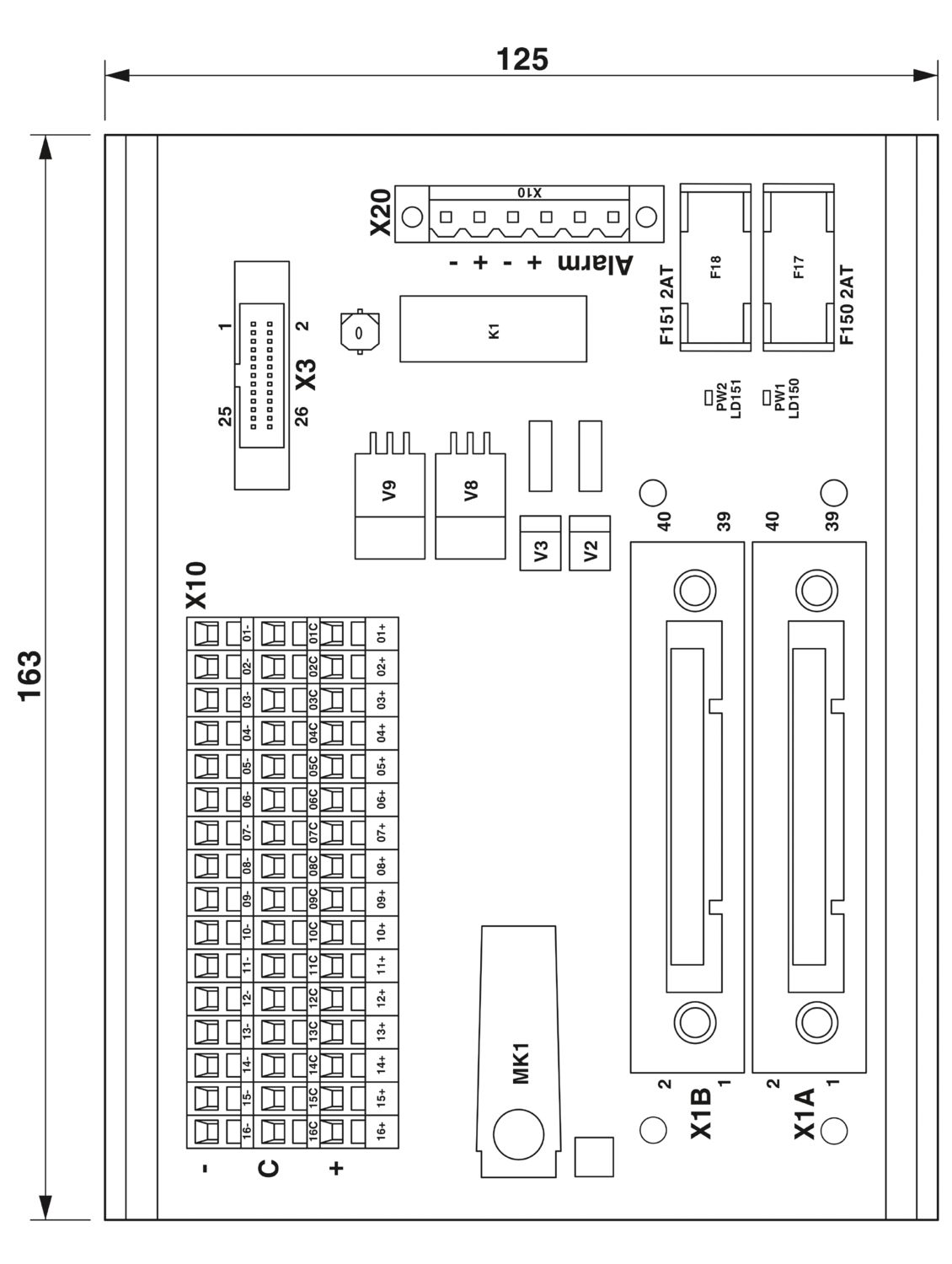

치수
품목 치수
폭
162.5 mm
높이
125.4 mm
깊이
70.7 mm
환경 및 실제 조건
주변 조건
주변 온도(작동)
-20 °C ... 50 °C
주변 온도(보관/운송)
-20 °C ... 70 °C
표준 및 규정
표준/규정
EN IEC 60664-1
마운팅
마운트 타입
DIN 레일 마운팅
마운팅 위치
모두
참고
작동에 대한 참고 사항
모듈에 대한 전압 모니터링은 통합 LED 디스플레이가 있는 업스트림 HESILED 퓨즈 단자대와 함께 작동하지 않습니다.
작동에 대한 참고 사항
올바른 사용을 위해, 설치 지침(다운로드 참조)의 사양을 준수해야 합니다. 타사 제품과 함께 적용하거나 사용하려면 해당 타사 제조업체의 사양, 안전 및 경고 지침도 충족해야 합니다.
상용 데이터
항목 번호
2311331
패키지 단위
1 pc
최소 주문 수량
1 pc
참고
주문 제작(환불 불가)
제품 키
DK218N
GTIN
4046356317702
개당 중량(패키지 포함)
427 g
개당 중량(패키지 제외)
169.96 g
관세 번호
85369010
원산지
DE
분류
ECLASS
ECLASS-13.0
27141152
ECLASS-15.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
승인
EAC
승인 ID: RU*-DE.*08.B.01829*
Environmental product compliance
EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다
예
현재 알고 있는 한 면제
6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)
Lead
(CAS-NO: 7439-92-1)
SCIP
61641380-54ad-46b6-be0b-b315d4636a4b
