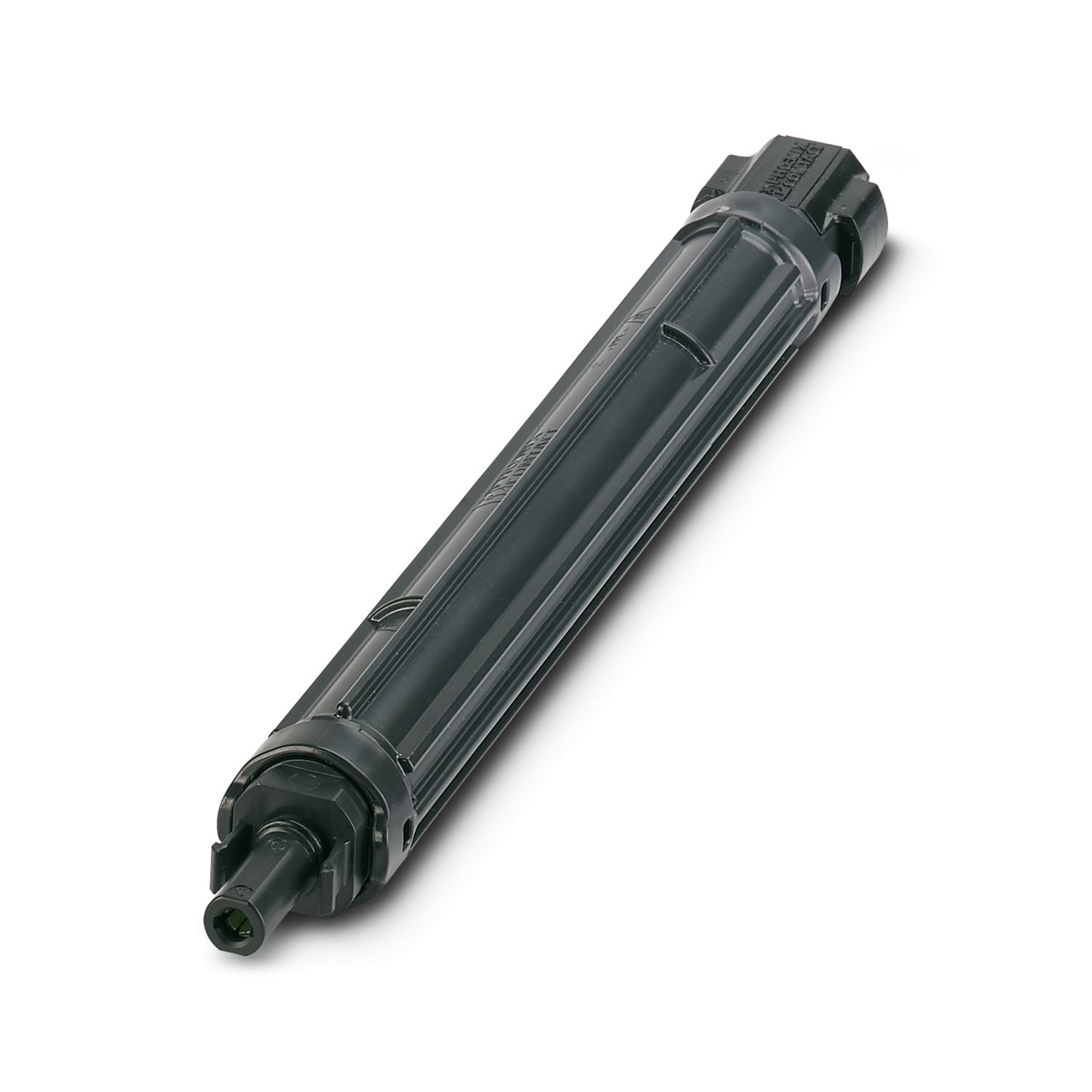

SUNCLIX 퓨즈 커넥터, 1500 V 시스템 전압용, 30 A의 퓨즈-링크 정격 전류, EU 버전, 번들링 시의 열 분산 향상을 위한 스페이서가 있는 제품
PV-C-M/F-PRO/F-1500/30-EU-SPR
-
퓨즈 플러그
1623413
PV 시스템의 모듈 및 장치 보호용 퓨즈 커넥터, 검정색, SUNCLIX 핀 커넥터 패턴, 1500 V/30 A, IP68(24 h/2 m)
제품의 세부 정보
| 제품 타입 | PV 플러그-인 커넥터 |
| 제품군 | SUNCLIX |
| 절연 특성 | |
| 오염등급 | 2 |
| 정격전압(II/2) | 1000 V |
| 정격전압(III/2) | 1500 V |
| 정격 서지 전압(II/2) | 12 kV |
| 정격 서지 전압(III/2) | 16 kV |
| 정격 서지 전압(III/3) | 12 kV |
| 퓨즈 링크 정격 전류 | 30 A DC (퓨즈 링크의 정격 전류) |
| 퓨즈 어댑터 정격 전류 | 25 A DC |

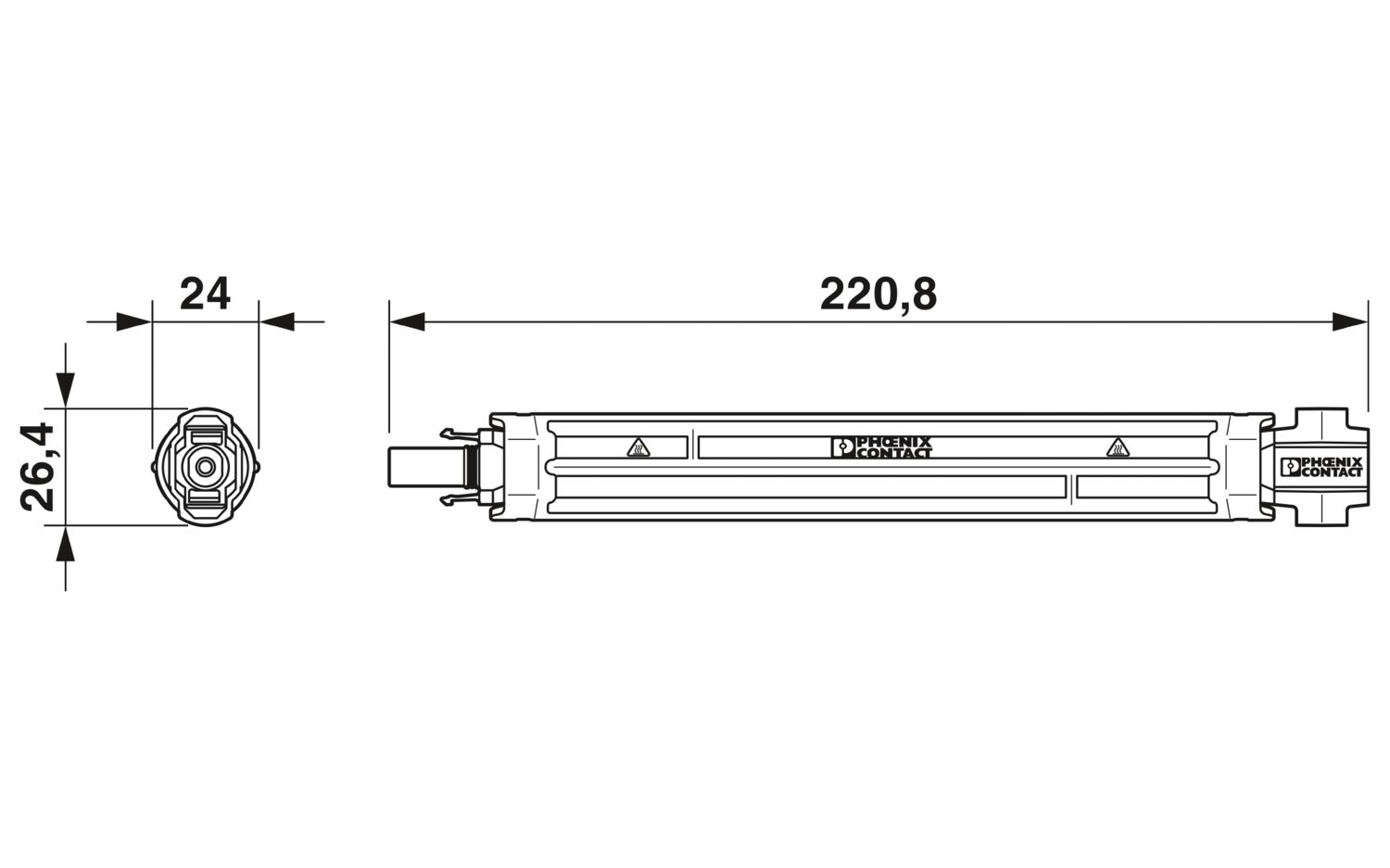

| 치수 도면 |
|
| 폭 | 24 mm |
| 높이 | 26.4 mm |
| 길이 | 220.8 mm |
| 하우징 부품 색상 | 검정색 |
| UL 94에 따른 난연성등급 | V0 |
| 플라스틱 소재 | I / CTI 600 |
| 하우징 소재 | PPE |
| 접점 소재 | Cu |
| 접점 표면 소재 | Ag |
| 접점 캐리어 소재 | PPE |
| 소재, O-링 | Silopren LSR 2660 |
| 주변 조건 | |
| 보호 수준(플러그 삽입 시) | IP66/IP68 (2 m / 24 h) |
| 보호 수준 | IP66/IP68 (2 m / 24 h) |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -40 °C ... 50 °C |
