PACT MCR-V2-3015- 60- 75-5A-1 - 변류기
PACT MCR-V2-3015- 60- 75-5A-1
-
변류기
2277828
플러그-인 전류 변압기, 75 A AC 1차 전류, 5 A AC 2차 전류, 정밀도 클래스 1, 1.25 VA 정격 전원
제품의 세부 정보
Expand all
Collapse all
기술 데이터
제품 속성
제품 타입
Current transformer
전기적 속성
정격 절연 전압
1 kV (위상/중성 전선)
일반
보정 가능
아니오
컨버터 타입
윈도우 타입 변류기
입력 데이터
변류기
정격 전원
1.25 VA
열 정격 단기 전류
I
th
= 60 * I
n
열 정격 연속 전류
I
d
= 1.2 * I
n
정격 서지 전류
I
dyn
= 2.5 * I
th
정격 주파수 f
n
50 Hz
60 Hz
1차 정격 전류 I
pn
0 A ... 75 A
보정 가능
아니오
컨버터 타입
윈도우 타입 변류기
출력 데이터
신호
2차 정격 전류 I
sn
5 A AC
서지 전류 제한 계수
FS 5
정밀도 클래스
1
연결 데이터
연결 타입
스크류 연결
연선 케이블 사이즈
2x 2.5 mm² ... 4 mm² (2차 단자대)
치수
품목 치수
폭
30 mm
높이
80 mm
깊이
60 mm
대체 마운팅이 있는 품목 치수
폭
60 mm
높이
80 mm
깊이
30 mm
구리 레일
폭
30 mm
높이
15 mm
구리 레일 2
폭
20 mm
높이
20 mm
원형 전선
직경
28 mm
소재 사양
색상
검정색 (RAL 9005)
하우징 소재
PA 6.6
환경 및 실제 조건
주변 조건
주변 온도(작동)
-25 °C ... 40 °C
주변 온도(보관/운송)
-25 °C ... 40 °C
허용 습도(작동)
실내 전용, 비응축
플라스틱 소재 클래스
E
표준 및 규정
표준/규정
EN 50178
EN 61869
마운팅
마운트 타입
DIN 레일 마운팅
상용 데이터
항목 번호
2277828
패키지 단위
1 pc
최소 주문 수량
1 pc
제품 키
CMMA11
카탈로그 페이지
224페이지(C-5-2017)
GTIN
4046356502153
개당 중량(패키지 포함)
295.2 g
개당 중량(패키지 제외)
200 g
관세 번호
85043129
원산지
DE
Environmental product compliance
EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다
예
(면제되지 않음)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)
0.1wt%를 초과한 물질 없음
호환 가능한 제품
Expand all
Collapse all
액세서리

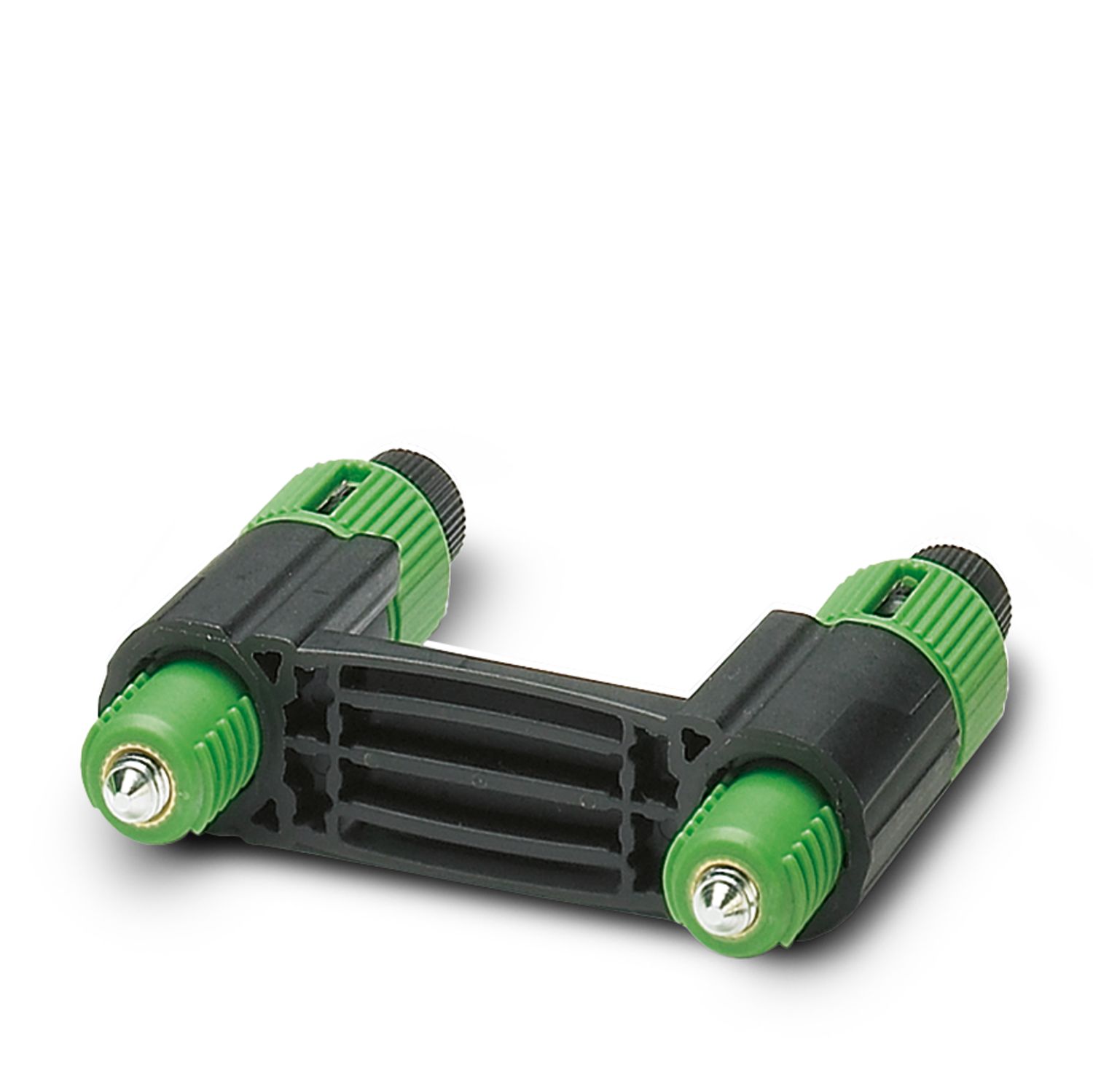

PACT-FAST-MNT-W16-L65
-
마운팅 소재
2276641

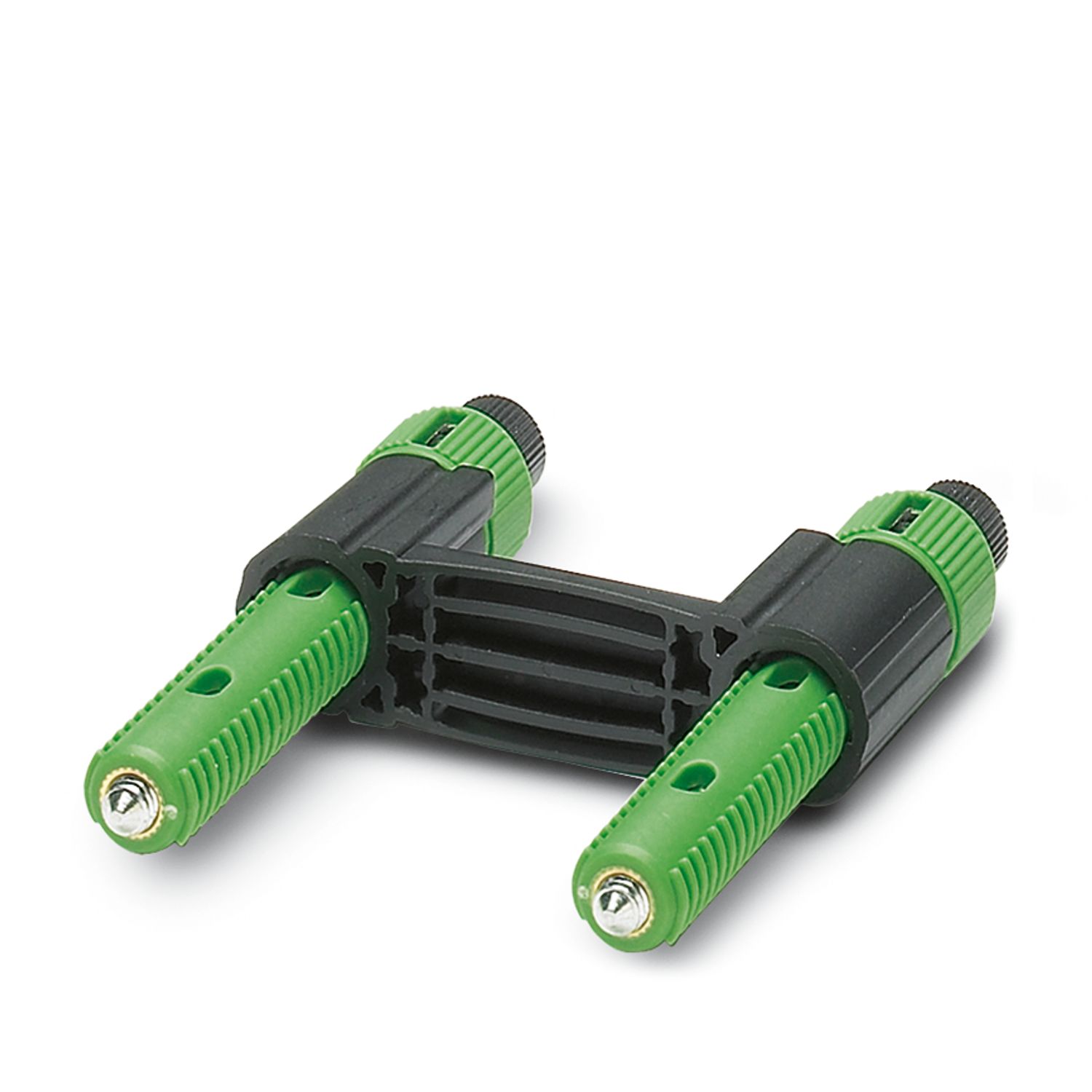

PACT-FAST-MNT-W16-L40
-
마운팅 소재
2276638
