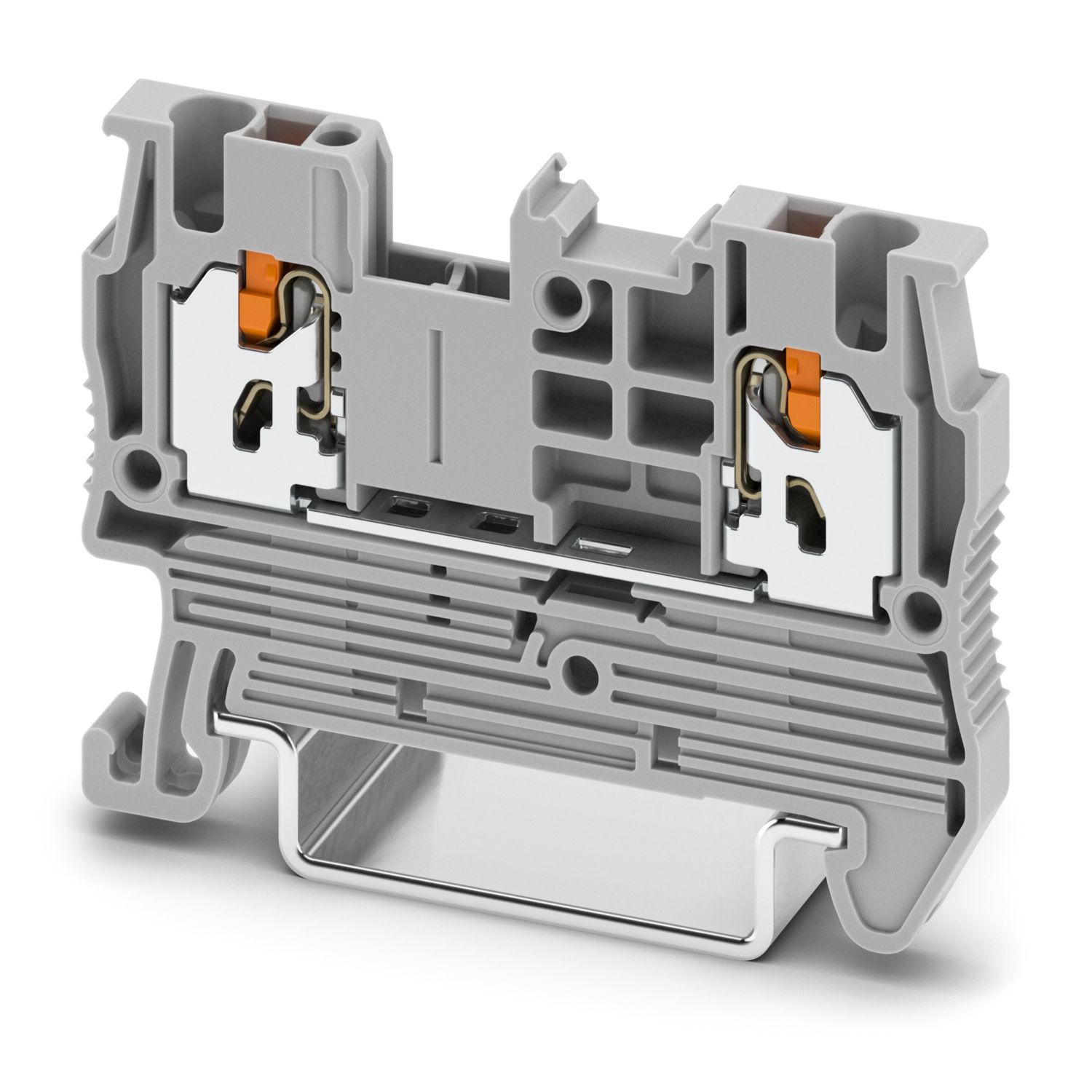

XT 1,5 - Morsetto passante

1641108

Morsetto passante, tensione nominale: 500 V, corrente nominale: 17,5 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione Push-X, Sezione di dimensionamento: 1,5 mm², sezione: 0,25 mm² - 1,5 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Dettagli prodotto

Tipo di prodotto	Morsetto passante
Famiglia di prodotti	XT
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
	Industria dei processi
Numero di poli	1
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	0,56 W

Numero di connessioni per ogni piano	2
Sezione nominale	1,5 mm²
Sezione di dimensionamento AWG	16
Collegamento	Connessione Push-X
Lunghezza del tratto da spelare	10 mm ... 12 mm
Calibro a tampone	A1
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,25 mm² ... 1,5 mm²
Sezione conduttore AWG	24 ... 14 (convertito secondo IEC)
Sezione conduttore flessibile	0,34 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]	22 ... 14 (convertito secondo IEC)
Corrente nominale	17,5 A
Corrente di carico massima	17,5 A
Tensione nominale	500 V
Sezione nominale	1,5 mm²

Larghezza	4,2 mm
Altezza	48,6 mm
Profondità	35,25 mm
Profondità su NS 35/7,5	36,75 mm
Profondità su NS 35/15	44,25 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 1,5 mm²	0,18 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Risultato	Prova superata

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	EN 50155:2021
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	0,964 (m/s²)²/Hz
Accelerazione	5,72 m/s²
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	EN 50155:2021
Forma d'urto	Semisinusoidale
Accelerazione	50 m/s²
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	1641108
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2511
Codice prodotto	BE2511
GTIN	4067923167766
Peso per pezzo (confezione inclusa)	22.22 g
Peso per pezzo (confezione esclusa)	22.22 g
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
B
	300 V	15 A	22 - 14
C
	300 V	15 A	22 - 14
D
	300 V	10 A	22 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
B
	300 V	15 A	22 - 14
C
	300 V	15 A	22 - 14
F
	300 V	15 A	22 - 14
D
	300 V	10 A	22 - 14

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Oltre al risparmio di spazio, l'esecuzione compatta e la connessione frontale offrono un cablaggio pratico in spazi ridotti

Il doppio vano funzionale passante offre tutte le possibilità di ripartizione rapida del potenziale e l'alloggiamento di accessori di prova

L'ampio vano di collegamento permette l'alloggiamento di conduttori con capocorda e collare in plastica con sezione nominale

Testato per le applicazioni ferroviarie

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione
