PT 1,5/S-QUATTRO/2P - Morsetto passante

3212390
E-No: 158323635

Morsetto passante, tensione nominale: 500 V, corrente nominale: 17,5 A, numero di connessioni: 4, tipo di connessione: Push-in / attacco connettore, Sezione di dimensionamento: 1,5 mm², 1. piano, sezione: 0,14 mm² - 1,5 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Dettagli prodotto

Note generali	La max. corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati. Corrente e tensione sono determinate dalla spina impiegata.

Tipo di prodotto	Morsetto a innesto
Famiglia di prodotti	PT
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
Numero collegamenti	4
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	0,56 W

Numero di connessioni per ogni piano	4
Sezione nominale	1,5 mm²
1. piano
Lunghezza del tratto da spelare	8 mm ... 10 mm
Calibro a tampone	A1 / B1
Attacco a norma	IEC 61984
Sezione conduttore rigida	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 16 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore flessibile [AWG]	26 ... 16 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 1,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 1 mm² è consigliato l'impiego del capocorda montato AI-S 1-8 TQ cod. art. 1200293
Corrente nominale	17,5 A (tenere conto del derating)
Corrente di carico massima	17,5 A (con una sezione conduttore di 1,5 mm²)
Tensione nominale	500 V
Sezione nominale	1,5 mm²
1. piano Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	0,25 mm² ... 1,5 mm²
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,34 mm² ... 1,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,34 mm² ... 1 mm²

Larghezza	3,5 mm
Spessore della piastra terminale	2,2 mm
Altezza	78,5 mm
Profondità su NS 35/7,5	32 mm
Profondità su NS 35/15	39,5 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	7,3 kV
Risultato	Prova superata
Resistenza alla corrente di breve durata 1,5 mm²	0,18 kA
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	1 N
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Spettro	Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenza	f₁ = 5 Hz a f₂ = 150 Hz
Livello ASD	1,857 (m/s²)²/Hz
Accelerazione	0,8g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali

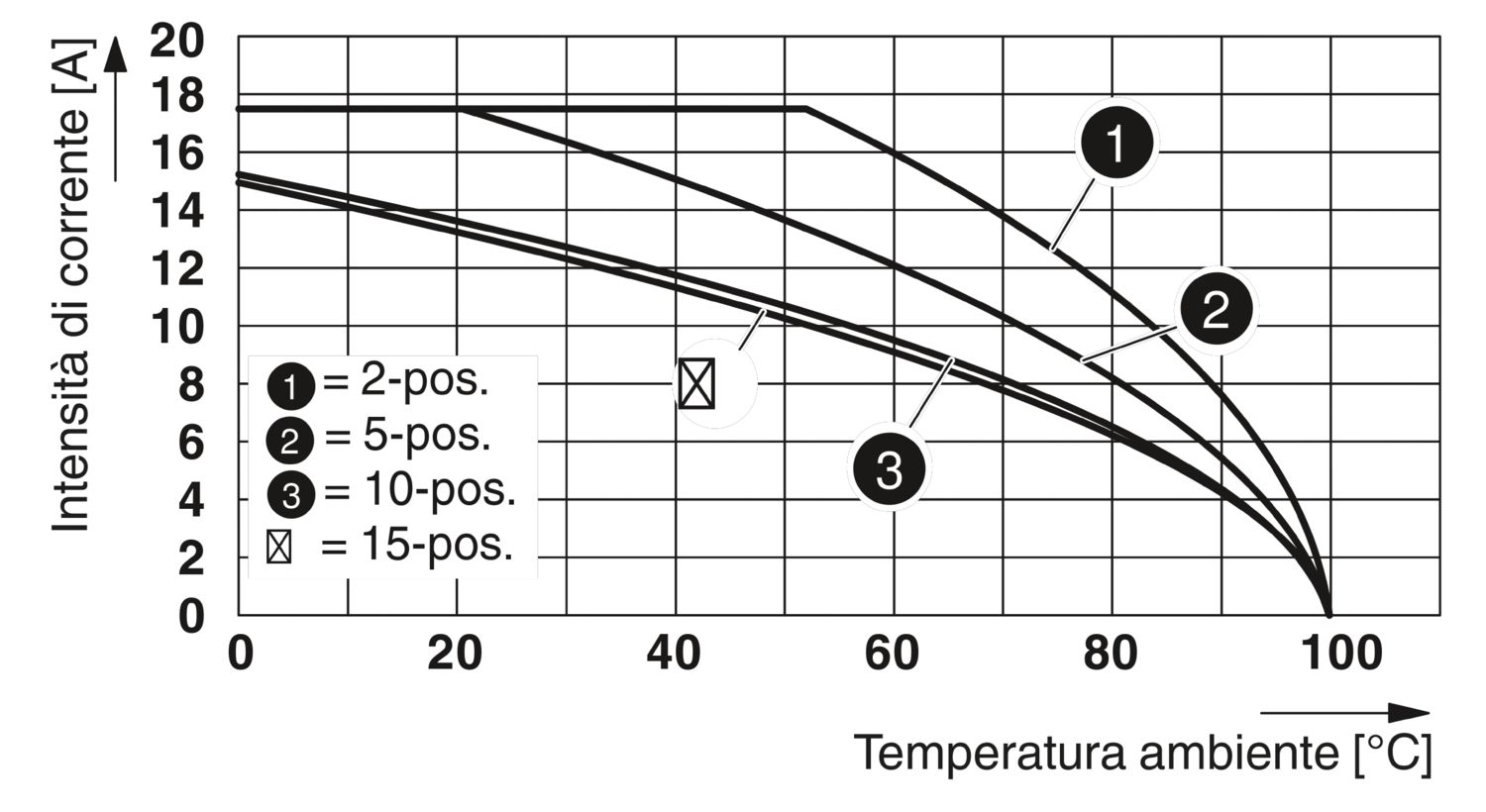

Temperatura ambiente (esercizio)	-60 °C ... 100 °C (intervallo massimo di temperatura d'esercizio con autoriscaldamento, vedi curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 61984

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3212390
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2241
Codice prodotto	BE2241
Pagina del catalogo	Pagina 277 (C-1-2019)
GTIN	4046356565332
Peso per pezzo (confezione inclusa)	5.613 g
Peso per pezzo (confezione esclusa)	5.035 g
Numero tariffa doganale	85369000
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	15 A	26 - 14
Use Group C
	300 V	15 A	26 - 14
Use Group D
	600 V	5 A	26 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	500 V			0,14 - 1,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	15 A	26 - 14
Use Group C
	300 V	15 A	26 - 14
Use Group D
	600 V	5 A	26 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	500 V

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Oltre alla possibilità di prova nel vano funzionale doppio, per ogni morsetto è disponibile una presa di prova supplementare

I morsetti di connessione push-in si contraddistinguono, oltre che per le caratteristiche del sistema CLIPLINE complete, anche per il cablaggio semplice e senza utensili di conduttori con capocorda o conduttori rigidi

La forma compatta e la connessione frontale permettono il cablaggio in uno spazio minimo

Testato per le applicazioni ferroviarie

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
