UCS 195-145-F-CCD 9005
-
Univerzális készülékház
2203441
Komplett ház sarokbetétekhez rögzített nyomtatott áramköri lapokhoz, részei két házfél, zárt oldalfalak, sarokbetétek a nyomtatott áramköri lapok rögzítőivel, csavarok a ház és az áramköri lapok rögzítéséhez, a ház színe fekete, a sarokbetéteké türkizkék
Termékrészletek
| Szerelési útmutató | A csatlakozóházat max. 10-szer lehet kinyitni. |
| Alkalmazási útmutató | A ragasztó kupola rögzítése: biztosítsa, hogy a csatlakozóház felülete tiszta, száraz és zsírmentes legyen. Hőmérséklet-tartomány: +18 °C ... +30 °C, nyomóerő: 60 N, a rányomás időtartama: 3 sec |
| Általános adatok | Kérjük, vegye figyelembe a felhasználói útmutatót a letöltési területen. |
| Terméktípus | Komplett készülékház |
| Elektronikaház típus | Univerzális készülékház |
| Házsorozat | UCS |
| Termékcsalád | UCS 195-145 |
| Kivitel | Lapos kialakítás (CCD) |
| Szellőzőnyílás rendelkezésre áll | nem |
| Méretrajz |
|
| Szélesség | 195 mm |
| Magasság | 145 mm |
| Mélység | 47 mm |
| Méretek | 169,8 mm x 120 mm (Nyomtatott áramköri lap maximális mérete) |
| NYÁK-kialakítás | |
| NYÁK lap vastagsága | 0,8 mm ... 3 mm |
| Szín (Ház) | fekete (RAL 9005) |
| Szín (Sarokbetétek) | türkizzöld (RAL 5018) |
| Anyag (Ház) | PC |
| Anyag (Sarokbetétek) | PA |
| Éghetőségi osztály az UL 94 szerint | V0 |
| CTI az IEC 60112 szabvány szerint | 225 |
| Felszín minősége | kezeletlen |
| Veszteségi teljesítmény egyenkénti készülékház esetén 20 °C | |
| Környezeti hőmérséklet | 20 °C |
| Redukciós tényező | 1 |
| Beépítési pozíció | függőleges |
| Veszteségi teljesítmény | 19 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 30 °C | |
| Környezeti hőmérséklet | 30 °C |
| Redukciós tényező | 0,83 |
| Beépítési pozíció | függőleges |
| Veszteségi teljesítmény | 15,7 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 40 °C | |
| Környezeti hőmérséklet | 40 °C |
| Redukciós tényező | 0,66 |
| Beépítési pozíció | függőleges |
| Veszteségi teljesítmény | 12,5 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 50 °C | |
| Környezeti hőmérséklet | 50 °C |
| Redukciós tényező | 0,49 |
| Beépítési pozíció | függőleges |
| Veszteségi teljesítmény | 9,3 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 60 °C | |
| Környezeti hőmérséklet | 60 °C |
| Redukciós tényező | 0,32 |
| Beépítési pozíció | függőleges |
| Veszteségi teljesítmény | 6 W |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,15 mm (10 Hz ... 58,1 Hz) |
| Gyorsulás | 2g (58,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Izzószálas vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Hőmérséklet | 850 °C |
| Hatástartam | 30 s |
| Hőállóság / golyós nyomásvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Hőmérséklet | 125 °C |
| Ellenőrzés ideje | 1 h |
| Erő | 20 N |
| Mechanikai szilárdság / ejtődob | |
| Vizsgálati specifikáció | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Ejtési magasság | 50 cm |
| Frekvencia | 50 |
| Lökés | |
| Vizsgálati specifikáció | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Lökésforma | Félszínusz |
| Gyorsulás | 15g |
| Lökés időtartama | 11 ms |
| Lökések mennyisége irányonként | 3 |
| Vizsgálati irányok | X-, Y- és Z-tengely (poz. és neg.) |
| Lakknedvesítést gátló anyagokra vonatkozó ellenőrzés | |
| Vizsgálati specifikáció | VW PV 3.10.7:2005-02 |
| Eredmény | A vizsgálaton megfelelt |
| Védettség (IP kód) | |
| Vizsgálati specifikáció | DIN EN 60529 (VDE 0470-1):2014-09 |
| Védettségi IP-kód eredmény | IP40 |
| Környezeti feltételek | |
| Max. elérendő IP kód | IP40 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 105 °C (a veszteségi teljesítménytől függően) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 55 °C |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Relatív légnedvesség (tárolás/szállítás) | 80 % |
| Nyomtatott áramköri lapok helyeinek száma | 1 |
| NYÁK-rögzítés módja | Tömszelence |
| Teljes NYÁK-lap felület | 14400 mm² |
| NYÁK lap vastagsága | 0,8 mm ... 3 mm |
| Megjegyzés a nyomtatott áramköri helyekkel kapcsolatban | Ez a cikk egy nyomtatott áramköri laphoz van előkészítve. További nyomtatott áramköri lapokat a ragasztható csavarkúpokkal (tartozék) lehet rögzíteni. |
| Szerelési mód | Csavaros szerelés |
| Beépítési pozíció | tetszőlegesen |
| Meghúzási nyomaték / fordulatszám | A félházak tömszelencéje: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| A nyomtatott áramköri lap rögzítése a sarokbetéten: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Csomagolás módja | Dobozos csomagolás |
Az Ön előnyei
Rugalmasan alkalmazható a moduláris készülékház-kialakításnak köszönhetően
Az áramköri lapok rugalmasan rögzíthetők, a ház alkalmazkodik szinte minden formátumhoz
Gyakorlatias egyediesítési lehetőségek
Csökkentett logisztikai ráfordítások az egymással kompatibilis összetevők révén
Gyakran ismételt kérdések
Milyen támogatást nyújt a Phoenix Contact a hőmenedzsment területén?
A Phoenix Contact katalógusértékekkel, online szimulációkkal, személyes tanácsadással, valamint szimulációs szolgáltatásokkal és (egyedi) hűtőtestekkel nyújt támogatást.... Bővebben
A Phoenix Contact katalógusértékekkel, online szimulációkkal, személyes tanácsadással, valamint szimulációs szolgáltatásokkal és (egyedi) hűtőtestekkel nyújt támogatást.
KevesebbMely házcsaládokhoz kaphatók hűtőtestek?
Hogyan valósul meg a hőátadás a hot spot pont és a hűtőtest között?
Az erősen felmelegedő alkatrészt (a hot spotot) hővezető anyag (TIM) köti össze a hűtőtesttel. Az UCS házrendszer esetében az opcionálisan felszerelt hőelosztók segítségével nagyobb távolságok is áthidalhatók a hűtendő alkatrész és a hűtőtest között.... Bővebben
Az erősen felmelegedő alkatrészt (a hot spotot) hővezető anyag (TIM) köti össze a hűtőtesttel. Az UCS házrendszer esetében az opcionálisan felszerelt hőelosztók segítségével nagyobb távolságok is áthidalhatók a hűtendő alkatrész és a hűtőtest között.
KevesebbHogyan lehet a különböző magasságú és méretű alkatrészeket optimálisan a hűtőtesthez csatlakoztatni?
Milyen hatással van a melegedés a készülék megbízhatóságára?
A készülék megbízhatóságára és élettartamára a maximális hőmérsékletnek van a legnagyobb hatása. 10 °C-os hőmérséklet-emelkedés esetén megduplázódik a kiesési ráta.... Bővebben
A készülék megbízhatóságára és élettartamára a maximális hőmérsékletnek van a legnagyobb hatása. 10 °C-os hőmérséklet-emelkedés esetén megduplázódik a kiesési ráta.
KevesebbMely tényezők befolyásolják a ház hőmérsékletét?
A környezethez képesti nagy hőmérsékletkülönbség okai a kicsi, de nagy teljesítményű komponensek, a nagy adatátviteli sebességek, a por, valamint a ház nem megfelelő szellőzése lehetnek.... Bővebben
A környezethez képesti nagy hőmérsékletkülönbség okai a kicsi, de nagy teljesítményű komponensek, a nagy adatátviteli sebességek, a por, valamint a ház nem megfelelő szellőzése lehetnek.

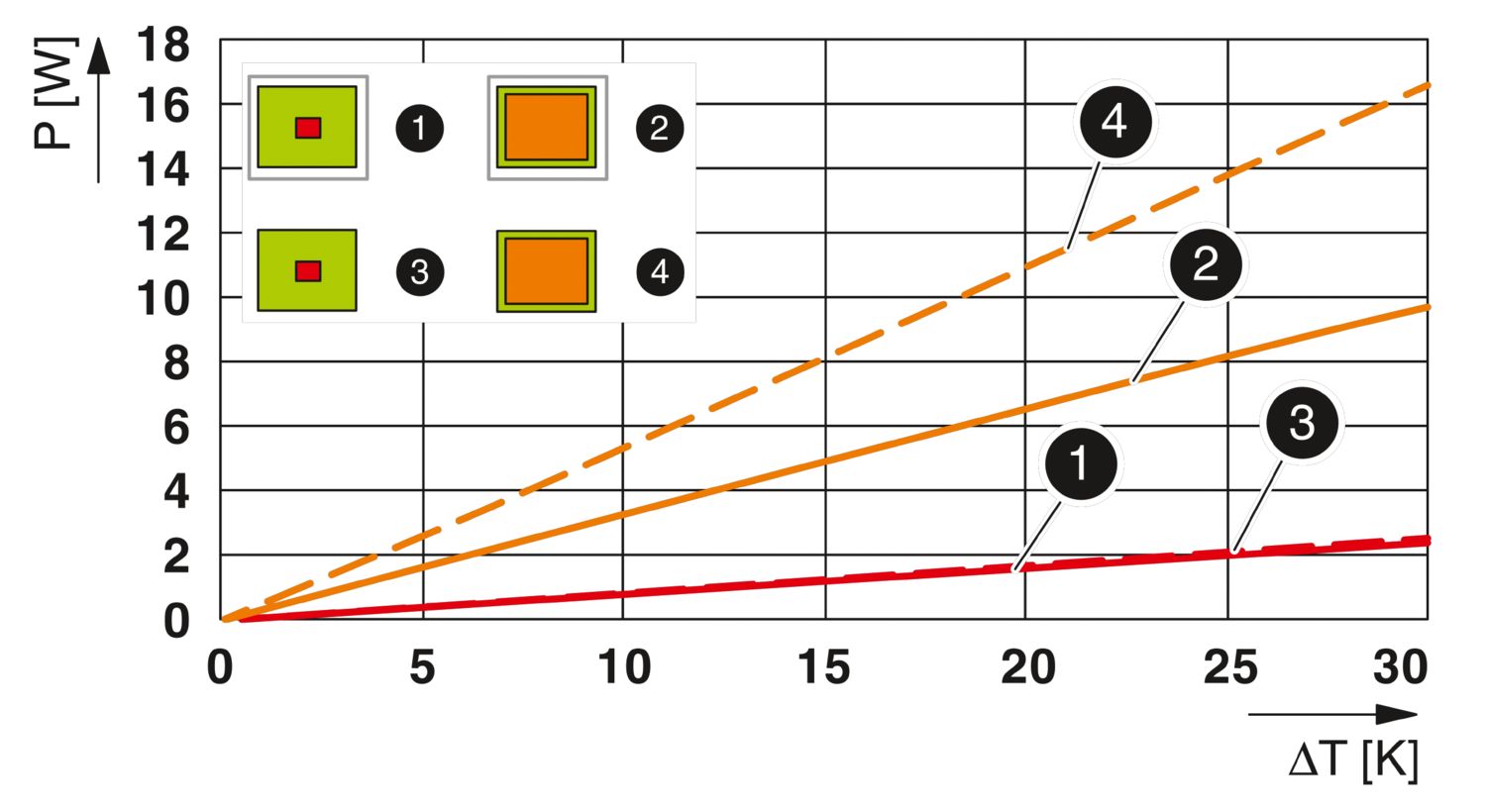

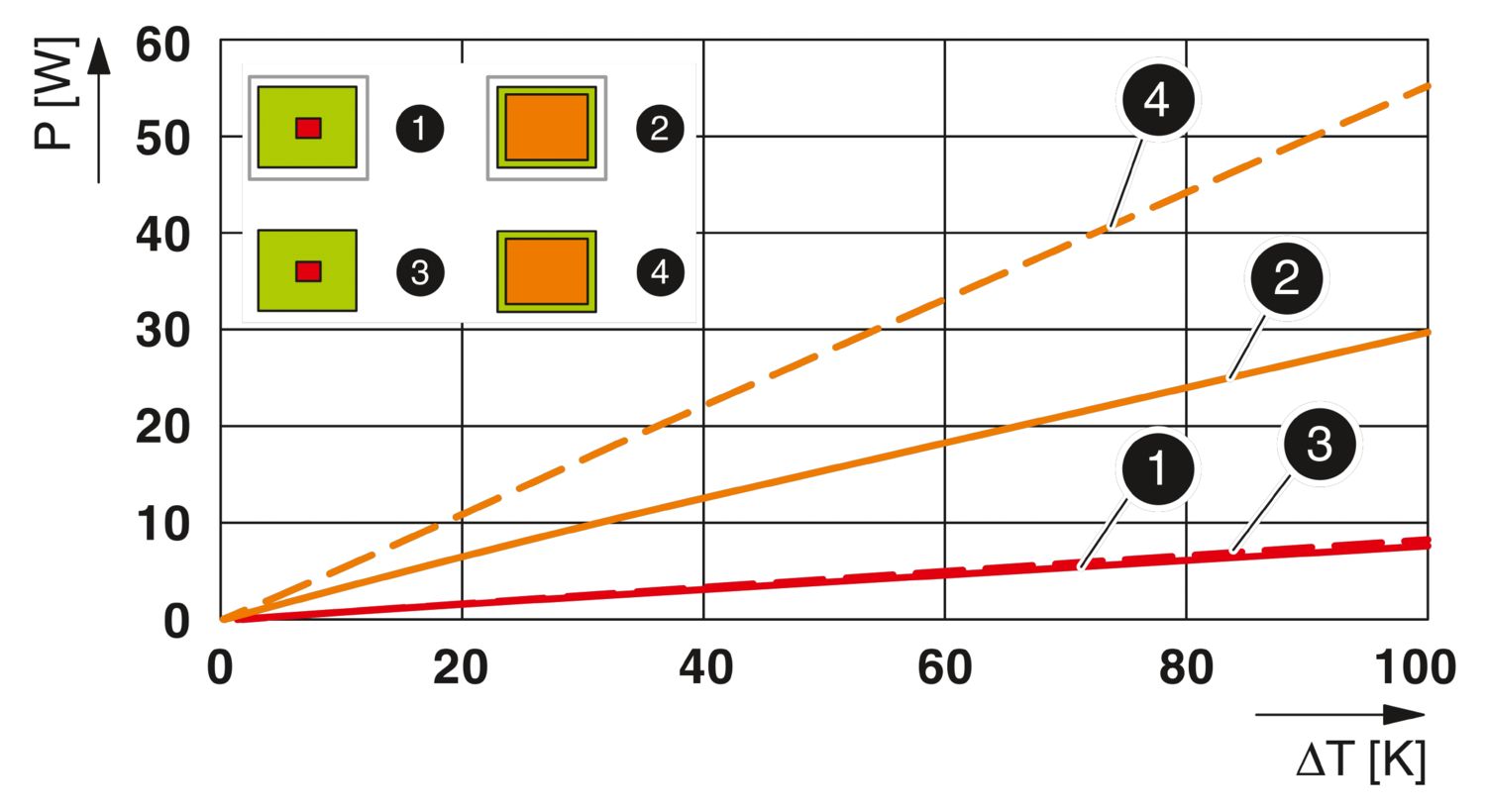

KevesebbMilyen információkat adnak a veszteség teljesítmény diagramok?
A diagramok görbéi arról tájékoztatnak, hogy a mindenkori házban lévő alkatrészek milyen teljesítményt adhatnak le annak érdekében, hogy a ház ne lépje túl a hőmérséklet-különbséget a környezethez képest. Az egyenes meredeksége a rendszer irányértéké... Bővebben
A diagramok görbéi arról tájékoztatnak, hogy a mindenkori házban lévő alkatrészek milyen teljesítményt adhatnak le annak érdekében, hogy a ház ne lépje túl a hőmérséklet-különbséget a környezethez képest. Az egyenes meredeksége a rendszer irányértékét adja meg. A bemutatott esetek egyrészt a teljes felületű melegedés és egy 20 x 20 mm-es hot spot felmelegedése, másrészt egy házba szerelt és egy ház nélküli nyomtatott áramköri lapban különböznek egymástól.
KevesebbHogyan segítik a hűtőtestek a hőelvezetést?
A Phoenix Contact integrált hűtőtestjei egy hővezető anyag (TIM) segítségével vezetik el a hőt a hot spottól. Ezt a hőt a hűtőtest a lamellák közötti konvekció útján, sugárzó energia formájában adja le a környezetnek. Ehhez a kéményhatást hívja segít... Bővebben
A Phoenix Contact integrált hűtőtestjei egy hővezető anyag (TIM) segítségével vezetik el a hőt a hot spottól. Ezt a hőt a hűtőtest a lamellák közötti konvekció útján, sugárzó energia formájában adja le a környezetnek. Ehhez a kéményhatást hívja segítségül, amelynél a meleg levegő felszáll, és maga után húzza a hideg levegőt.
KevesebbMilyen egyéb lehetőségek léteznek a termikus optimalizálásra?
Sok esetben a hot spotok áthelyezése vagy szellőzőnyílások készítése elegendőnek bizonyul. A termikus körülmények szimulációjával meghatározható, hogy melyik megoldás a legalkalmasabb.... Bővebben
Sok esetben a hot spotok áthelyezése vagy szellőzőnyílások készítése elegendőnek bizonyul. A termikus körülmények szimulációjával meghatározható, hogy melyik megoldás a legalkalmasabb.
