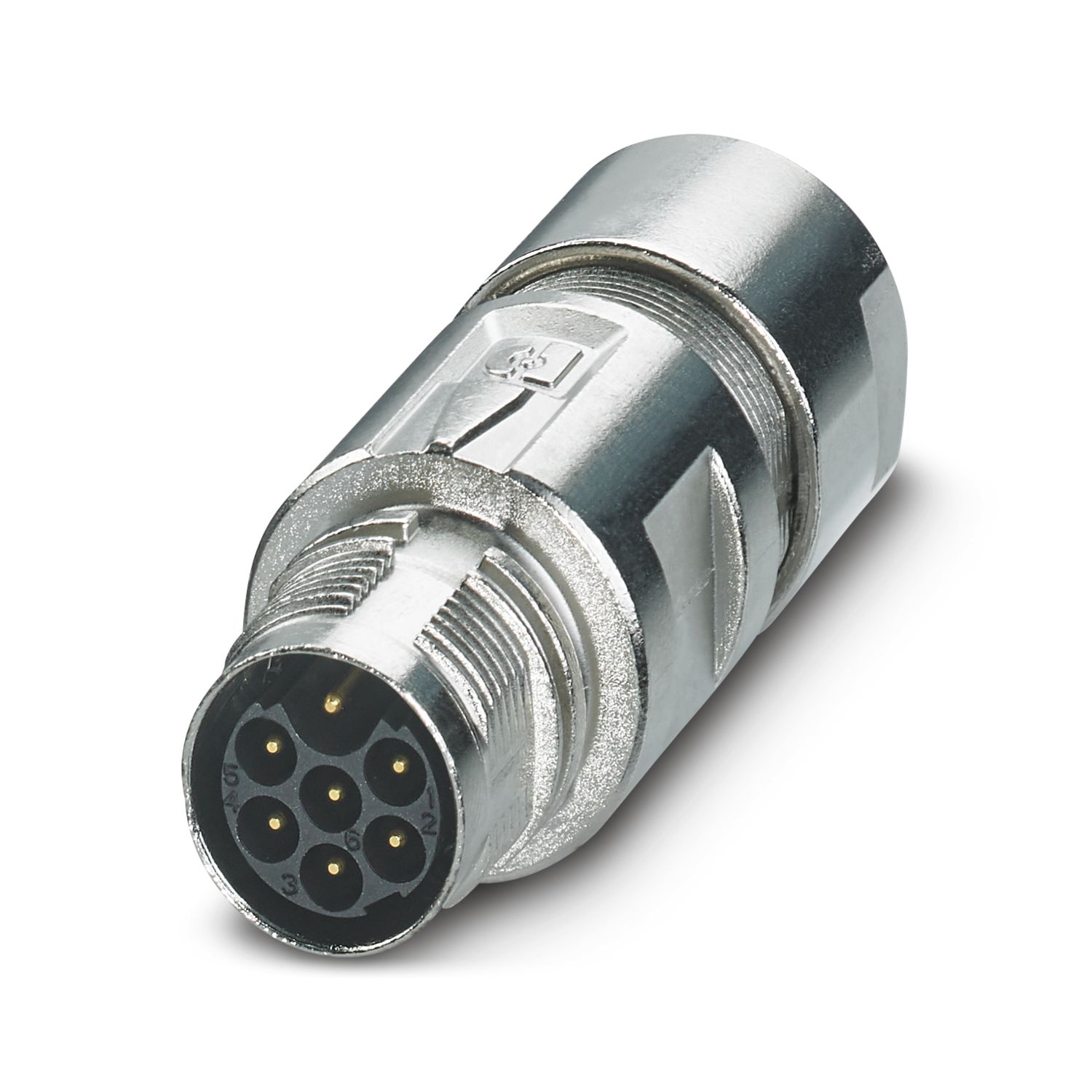

M17-6EP1N8A9004S - Koblingsstik

1628948

M17, Koblingsstik, serie: M17 PRO, lige, skærmet: ja, Til standard- og ONECLICK-lynaflåsning, Poltal: 6+PE, Omdrejningsretning: Standard, kontakttype: Stift, Crimptilslutning, kabeldiameterområde: 8,5 mm ... 12 mm, Varen er blyfri iht. RoHS II-direktivet uden undtagelse 6c (Pb < 0,1 %)

Produktdetaljer

Tekniske data

Bemærk

Bestillingsnøgle:	Crimpkontakter 7 x Ø 1 mm bestilles separat
Sikkerhedsforskrift
Sikkerhedsforskrift	ADVARSEL: Tilslutningsstikkene må ikke stikkes i eller trækkes ud under belastning. Tilsidesættes dette eller forkert anvendelse i øvrigt, kan have person- og/eller materiel skade til følge.
		• ADVARSEL: Kun produkter, der er intakte, må tages i brug. Produkterne skal med jævne mellemrum kontrolleres for skader. Defekte produkter skal straks tages ud af drift. Beskadigede produkter skal skiftes ud. Reparation er ikke muligt.
		• ADVARSEL: Kun personale, der er faguddannet inden for elektroteknik, må installere og anvende produktet under hensyntagen til nedenstående sikkerhedsforskrifter. Det faguddannede personale skal være fortrolig med grundlæggende principper inden for elektroteknik. Det skal være i stand til at forudse farer og imødegå dem. Symbolet på emballagen henviser til, at installation og drift kun må foretages af personale med de fornødne kvalifikationer inden for elektroteknik.
		• Produkterne egner sig til anvendelse inden for anlægs-, styrings- og elektroteknisk konstruktion.
		• Udendørs brug af tilslutningsstikkene kræver særlig beskyttelse mod miljøpåvirkninger.
		• Konfektionerede produkter må ikke manipuleres eller åbnes fagmæssigt ukorrekt.
		• Brug kun modstik, som er specificerede i henhold til de standarder, der er angivet i de tekniske data (f.eks. de modstik, der er anført som tilbehør til produktet på internettet under phoenixcontact.com/products aufgeführten).
		• Anvendes produktet umiddelbart i forbindelse med andre fabrikater, bærer brugeren ansvaret.
		• Ved driftsspændinger > 50 VAC skal elektrisk ledende stikhuse jordes
		• Vær opmærksom på, at beskyttelses- eller funktionsjord skal være tilsluttet fagmæssigt korrekt.
		• Ved sammensætning af flere strømkredse i et kabel og/eller et tilslutningsstik gælder VDE 0100/1.97 § 411.1.3.2 og DIN EN 60 204/11.98 § 14.1.3
		• Brug kun det af Phoenix Contact anbefalede værktøj
		• Der henvises til monteringsvejledningen/Design In-dokumenter til produktet i download-sektionen på internettet under phoenixcontact.com/products.
		• Tilslutningsstikket må kun anvendes stukket helt ind og fastlåst.
		• Vær opmærksom på, at trækbelastningen på tilslutningsstikkene ikke må være over de normfastsatte grænser, når ledningen udlægges.
		• Vær opmærksom på ledningens minimale bøjningsradius. Udlæg ledningen uden at trinsno den.
		• Tilslutningsstikket bliver varmt i normal drift. Afhængigt af omgivelserne kan tilslutningsstikkets yderligere opvarmes. Det påhviler i så fald brugeren at opsætte advarsler (f.eks. DIN EN ISO 13732-1:2008-12).

Artikelegenskaber

Produkttype	Rundstik (kabelside)

Tilslutningsstik

Isolationsdel
Stikcykler	100
Tilslutningstype	Crimptilslutning
Kontaktudførelse	Stift
Anvendelse	Effekt
Poltal	7
Omdrejningsretning	Standard
Stikudformning	6+PE
Antal Kontakt (Kontaktgruppe 1)	6
Diameter Kontakt (Kontaktgruppe 1)	1 mm
Ledertværsnit min. Kontakt (Kontaktgruppe 1)	0,06 mm²
Ledertværsnit maks. Kontakt (Kontaktgruppe 1)	1 mm²
Mærkestrøm Kontakt (Kontaktgruppe 1)	14 A (ved maks. tilslutningstværsnit)
Isolationsmærkespænding Kontakt (Kontaktgruppe 1)	630 V
Mærkeimpulsholdespænding	6 kV
Overspændingskategori	III
Forureningsgrad	3
Hus
Forskruning	M17
Låsetype	Til standard- og ONECLICK-lynaflåsning
Pg-forskruning	uden
Materiale hus	GD-Zn
Kapslingsklasse (tilsluttet)	IP67
Kapslingsklasse (tilsluttet)		IP68 (2 m / 24 h)
Pakning
Udvendig kabeldiameter	8,5 mm ... 12 mm

Miljø- og levetidsbetingelser

Omgivelser
Omgivelsestemperatur (drift)	-40 °C ... 105 °C (se deratingkurve)
Omgivelsestemperatur (lagring/transport)	50 % ... 65 %

Varedata

Varenummer	1628948
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	ABRBAG
Produktnøgle	ABRBAG
GTIN	4055626706535
Vægt pr. stk. (inkl. indpakning)	67 g
Vægt pr. stk. (ekskl. indpakning)	51,341 g
Toldtarifnummer	85366990
Oprindelsesland	DE

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
Power	600 V	10 A		1
Signal	600 V	2 A		1

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
Power	600 V	8 A	1
Signal	60 V	2 A	1

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordele

Løsninger, der er kompatible med andre producenters, til standard- og lynaflåsninger

Moderne, universelt design med maksimal brugervenlighed

Enkel, økonomisk kabelkonfektionering: ensartet skærmning fra M17 til M40

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
