SB-8EPCD8AWT00S - Apparatstik forvæg - 1623728

Produktdetaljer

Tekniske data

Bemærk

Bestillingsnøgle:	Crimpkontakter, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 3,6 mm, separat bestilling
Sikkerhedsforskrift
Sikkerhedsforskrift	ADVARSEL: Tilslutningsstikkene må ikke stikkes i eller trækkes ud under belastning. Tilsidesættes dette eller forkert anvendelse i øvrigt, kan have person- og/eller materiel skade til følge.
		• ADVARSEL: Kun produkter, der er intakte, må tages i brug. Produkterne skal med jævne mellemrum kontrolleres for skader. Defekte produkter skal straks tages ud af drift. Beskadigede produkter skal skiftes ud. Reparation er ikke muligt.
		• ADVARSEL: Kun personale, der er faguddannet inden for elektroteknik, må installere og anvende produktet under hensyntagen til nedenstående sikkerhedsforskrifter. Det faguddannede personale skal være fortrolig med grundlæggende principper inden for elektroteknik. Det skal være i stand til at forudse farer og imødegå dem. Symbolet på emballagen henviser til, at installation og drift kun må foretages af personale med de fornødne kvalifikationer inden for elektroteknik.
		• Produkterne egner sig til anvendelse inden for anlægs-, styrings- og elektroteknisk konstruktion.
		• Udendørs brug af tilslutningsstikkene kræver særlig beskyttelse mod miljøpåvirkninger.
		• Konfektionerede produkter må ikke manipuleres eller åbnes fagmæssigt ukorrekt.
		• Brug kun modstik, som er specificerede i henhold til de standarder, der er angivet i de tekniske data (f.eks. de modstik, der er anført som tilbehør til produktet på internettet under phoenixcontact.com/products aufgeführten).
		• Anvendes produktet umiddelbart i forbindelse med andre fabrikater, bærer brugeren ansvaret.
		• Ved driftsspændinger > 50 VAC skal elektrisk ledende stikhuse jordes
		• Ved sammensætning af flere strømkredse i et kabel og/eller et tilslutningsstik gælder VDE 0100/1.97 § 411.1.3.2 og DIN EN 60 204/11.98 § 14.1.3
		• Overhold de tilhørende tekniske data. Oplysningerne finder du på disse steder: o På produktet o På emballageetiketten o I den medfølgende dokumentation o På internettet under phoenixcontact.com/products ved produktet
		• Brug kun det af Phoenix Contact anbefalede værktøj
		• Der henvises til monteringsvejledningen/Design In-dokumenter til produktet i download-sektionen på internettet under phoenixcontact.com/products.
		• Tilslutningsstik, der ikke er forbundet, skal lukkes til med en beskyttelseskappe. Det passende tilbehør findes ved produktet i artiklens tilbehørssektion på internettet under phoenixcontact.com/products
		• Tilslutningsstikket må kun anvendes stukket helt ind og fastlåst.
		• Vær opmærksom på, at trækbelastningen på tilslutningsstikkene ikke må være over de normfastsatte grænser, når ledningen udlægges.
		• Vær opmærksom på ledningens minimale bøjningsradius. Udlæg ledningen uden at trinsno den.
		• Tilslutningsstikket bliver varmt i normal drift. Afhængigt af omgivelserne kan tilslutningsstikkets yderligere opvarmes. Det påhviler i så fald brugeren at opsætte advarsler (f.eks. DIN EN ISO 13732-1:2008-12).

Artikelegenskaber

Produkttype	Rundstik (apparatsiden)

Tilslutningsstik

Isolationsdel
Datahastighed	100 Mbit/s
Kodning	CAT5, kodning 2
Tilslutningstype	Crimptilslutning
Kontaktudførelse	Stift
Anvendelse	Hybrid
Poltal	13
Stikudformning	4+4+4+PE / 3+N+PE
Antal Kontakt (Effektkontakter)	5
Diameter Kontakt (Effektkontakter)	3,6 mm
Ledertværsnit min. Kontakt (Effektkontakter)	2,5 mm²
Ledertværsnit maks. Kontakt (Effektkontakter)	16 mm²
Mærkestrøm Kontakt (Effektkontakter)	70 A (ved maks. tilslutningstværsnit)
Isolationsmærkespænding Kontakt (Effektkontakter)	630 V AC (Overspændingskategori III/3)
Isolationsmærkespænding Kontakt (Effektkontakter)		850 V DC (Overspændingskategori II/3)
Mærkeimpulsholdespænding	6 kV
Overspændingskategori	III
Forureningsgrad	3
Antal Kontakt (Datakontakter)	4
Diameter Kontakt (Datakontakter)	0,8 mm
Ledertværsnit min. Kontakt (Datakontakter)	0,08 mm²
Ledertværsnit maks. Kontakt (Datakontakter)	0,5 mm²
Mærkestrøm pr. datakontakt ved 25 °C	3,6 A (ved maks. tilslutningstværsnit)
Isolationsmærkespænding Kontakt (Datakontakter)	50 V
Mærkeimpulsholdespænding	1,5 kV
Overspændingskategori	II, III
Forureningsgrad	3
Opstillingshøjde	2000 m (4000 m ved 300 V systemspænding iht. DIN EN 606664-1)
Hus
Forskruning	M40
Låsetype	til standard- og SPEEDCON-aflåsning
Pg-forskruning	uden
Flangemål	40 mm x 40 mm
Materiale hus	Drejedele: kobber-zink-legering (CuZn), trykstøbte dele: zink (GD-Zn)
Materiale forskruning	CuZn
Kapslingsklasse (tilsluttet)	IP68/IP69K

Miljø- og levetidsbetingelser

Omgivelser
Omgivelsestemperatur (drift)	-40 °C ... 115 °C (se deratingkurve)

Varedata

Varenummer	1623728
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Bemærk	Ordrebundet produktion (varer tages ikke retur)
Salgsnøgle	ABRCEL
Produktnøgle	ABRCEL
Katalogside	Side 128 (C-2-2019)
GTIN	4055626195315
Vægt pr. stk. (inkl. indpakning)	212,6 g
Vægt pr. stk. (ekskl. indpakning)	136,92 g
Toldtarifnummer	85366990
Oprindelsesland	DE

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG
Power	600 V	42 A	- 6
Signal	500 V	4 A	- 16
Data	30 V	1 A	- 22

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG
Power	600 V	50 A	- 6
Signal	500 V	4 A	- 16
Data	30 V	1 A	- 22

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N
Power	600 V	70 A
Signal	500 V	4 A
Data	50 V	1 A

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N
Power	600 V	28 A
Signal	500 V	4 A
Data	50 V	1 A

Environmental product compliance

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	f48eb6f2-609d-4736-93a2-01b4a82d4866

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

SB-8EPCD8AWT00S - Apparatstik forvæg

1623728

Produktdetaljer

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

UL Recognized

cUL Recognized

Kompatible produkter

Dine fordele

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

SB-8EPCD8AWT00S - Apparatstik forvæg 1623728

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatible produkter

SB-Z0001 - Metal-beskyttelseskappe 1623827

SB-Z0002 - Metal-beskyttelseskappe 1623828

PROT-M40-PW-OT-IP20 - Kunststof-beskyttelseskappe 1577212

KC-88014448/1,00 - Hybridkabel 1627298

KC-88014448/20,00 - Hybridkabel 1627299

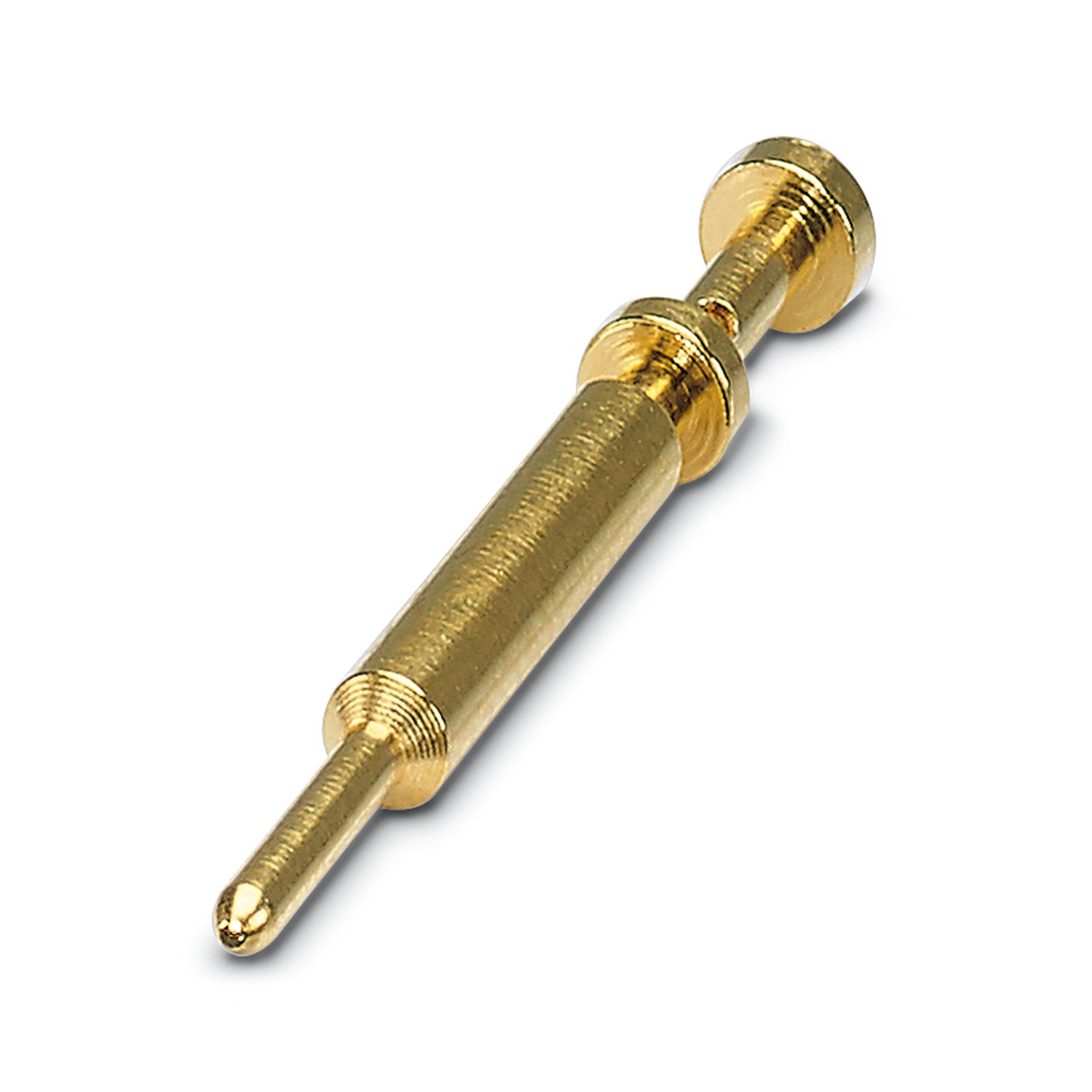

SB-10KP001 - Crimpkontakt 1623607

SB-10KP002 - Crimpkontakt 1623611

SB-10KP003 - Crimpkontakt 1623612

SB-10KP004 - Crimpkontakt 1623613

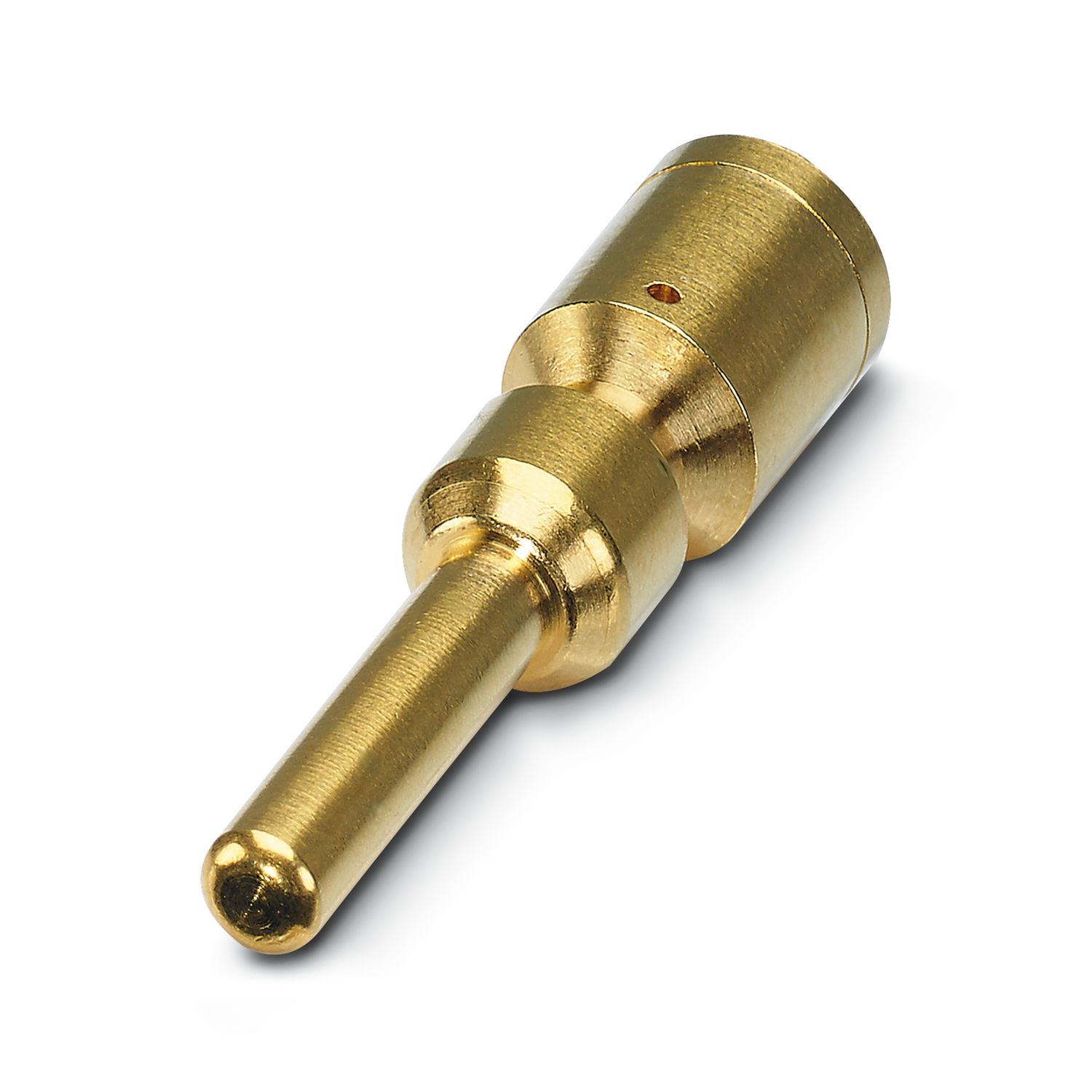

SB-36KP002 - Crimpkontakt 1623383
