PSR-PC52-1NO-1NC-24DC-SC - Koblingsrelæ - 1017062

Bemærk

Bemærkning vedr. anvendelse
Bemærkning vedr. anvendelse	Kun til industriel anvendelse
Anvendelsesbegrænsning
CCCex-oplysning	Anvendelse i eksplosionsfarlige områder er ikke tilladt i Kina.

Artikelegenskaber

Produkttype	Kopplingsrelä
Produktfamilie	PSRmini
Anvendelse	Sikker indkobling
	Low Demand
	Ex
Styring	med 1 og 2 kanaler
Relætype	Elektromekanisk relæ
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	2
Tider
Type: Typisk tiltrækningstid ved U_s	typ. 100 ms (Ved styring over A1-A2)
Typisk udkoblingstid	typ. 30 ms (Ved styring over A1-A2)
Genindkoblingstid	1 s (Ved styring over A1-A2)
	3 s (_{Standby-tid for diagnosen efter oprettelse af U D})

Elektriske egenskaber

Maks. tabseffekt ved mærkebetingelse	3,8 W (ved U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Driftsart	100 % ED
Mærkeisolationsspænding	250 V AC
Målestødspænding / isolering	Basisisolering 4 kV mellem alle strømveje og huse

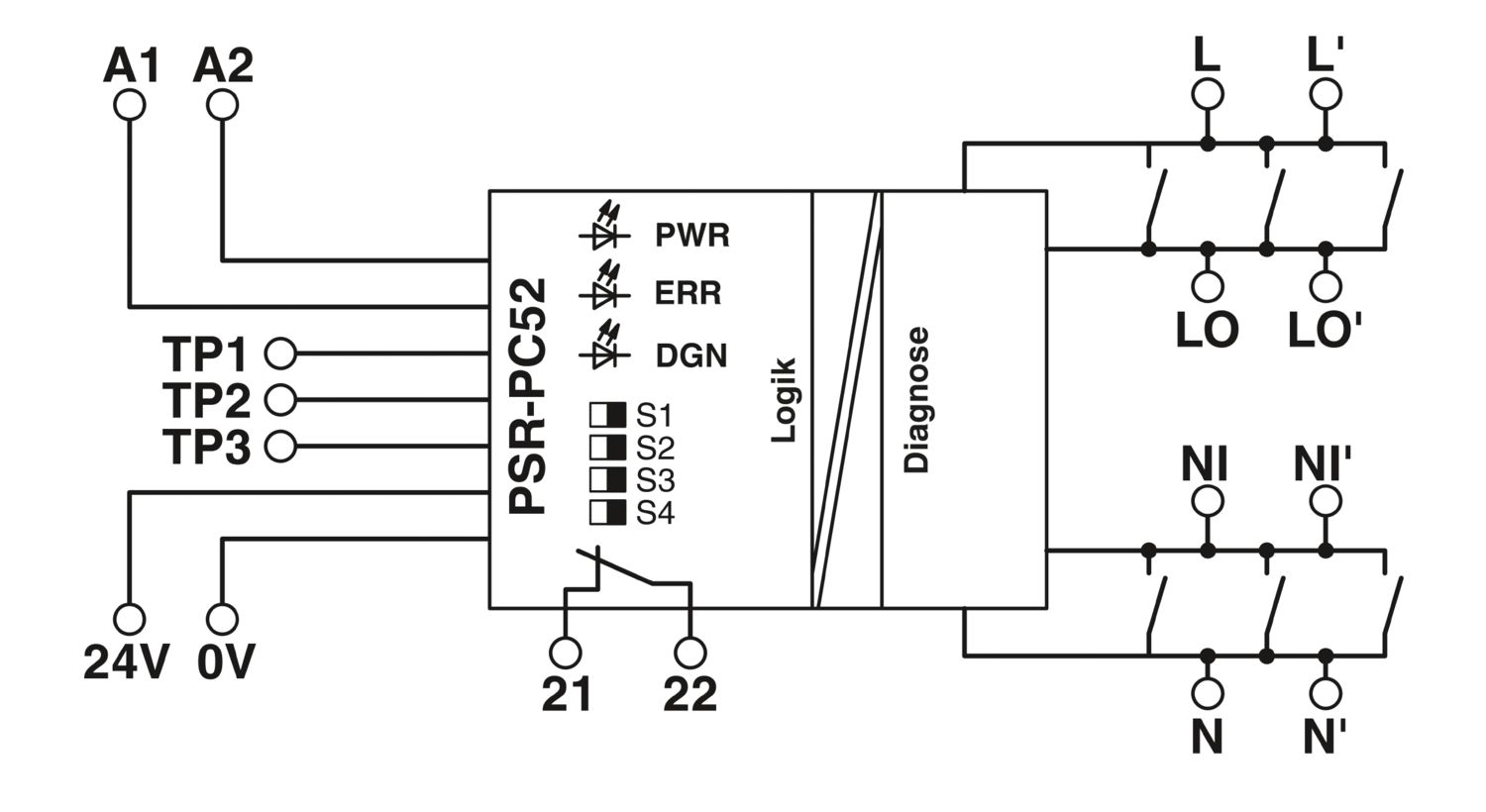

Målestødspænding / isolering		Sikker adskillelse, forstærket isolering 6 kV fra (A1/A2, 24V/0V, 21/22 og TP1/TP2/TP3) til funktionsstrømkredsen (L, L´, LO, LO´, NI, NI´, N,N´)
Forsyning
Betegnelse	A1/A2
Mærkeforsyningsspænding til styrestrømkreds U_S	24 V DC -15 % / +10 %
Styrespændingsstrøm I_S	typ. 75 mA
Effektforbrug ved U_S	typ. 2 W (ved U_S/U_D; On-State)
Indkoblingsstrøm	maks. 100 mA
Filtertid	2 ms (på A1-A2 ved spændingsreduktioner ved U_s)
		maks. 2 ms (ved A1-A2; Low-testpulsbredde)
		≥ 100 ms (ved A1-A2; Low-testpulsrate)
		maks. 17 ms (ved A1-A2; High-testpulsbredde)
		≥ 800 ms (ved A1-A2; High-testpulsrate)
Beskyttelseskobling	Overspændingsbeskyttelse; Suppressordiode 36 V
Beskyttelseskobling		Fejltilslutningsbeskyttelse
Forsyning
Betegnelse	24V/0V
Diagnoseforsyningsspænding U_D	24 V DC -20 % / +25 %
Indgangsstrøm ved U_D	35 mA (ved U_D = 24 V)
		45 mA (ved U_D = 19 V)
		25 mA (ved U_D = 30 V)
Indkoblingsstrøm på U_D	1,5 A (Δt < 10 µs)
Effektforbrug ved U_D	typ. 0,9 W (ved U_D; Off-State)
Beskyttelseskobling	Overspændingsbeskyttelse; Suppressordiode 33 V
Beskyttelseskobling		Fejltilslutningsbeskyttelse

Indgangsdata

Digital: Testpunkter til Proof Test (T1, T2, T3)
Antal indgange	3
Indkoblingsstrøm	typ. 200 mA
Beskyttelseskobling	Overspændingsbeskyttelse; 36 V-suppressordiode
Strømforbrug	typ. 20 mA (Indgang TP1)
	typ. 20 mA (Indgang TP2)
	typ. 30 mA (Indgang TP3)

Udgangsdata

Relæ: Funktionsstrømkreds (L-LO-NI-N / L'-LO'-NI'-N')
Beskrivelse af udgangen	Sikkerhedsorienterede sluttekontakter
Antal udgange	1 (ikke-forsinket)
Kontaktudførelse	1 udløsningsstrømbane
Kontaktmateriale	AgNi, finforgyldt, Ag-legering
Brydespænding	min. 16 V AC/DC
		maks. 250 V AC
		maks. 125 V DC
Brydeeffekt	min. 1 W
Indkoblingsstrøm	min. 50 mA
Indkoblingsstrøm		maks. 5 A (Δt  1 s)
Vedvarende grænsestrøm	3 A (Vær opmærksom på derating, belastningstype og belastningsspænding)
Kvadr.: Totalstrøm	9 A² (Bemærk derating)
Koblingsfrekvens	maks. 0,5 Hz
Levetid mekanisk	ca. 5x 10⁷ koblinger
Relæ: Signalstrømkreds (21/22)
Beskrivelse af udgangen	ikke sikkerhedsorienteret brydekontakt
Antal udgange	1 (uforsinket, potentialfri)
Kontaktudførelse	1 Signalstrømkreds.
Brydestrøm	maks. 100 mA
Indkoblingsstrøm	≤ 800 mA (Δt  100 ms)
Kortslutningsbeskyttelse	nej

Tilslutningsdata

Tilslutningsteknik
stikbar	ja
Ledningstilslutning
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 12
Afisoleringslængde	7 mm
Skruestørrelse	M3

Signalering

Statusvisning	1 x LED (grøn)
Driftspændingsvisning	1 x LED (gul)
Fejlvisning	1 x LED (rød)

Mål

Bredde	17,5 mm
Højde	112,2 mm
Dybde	114,5 mm

Materialeangivelser

Farve (Hus)	gul (RAL 1018)
Materiale hus	Frianyl A63 RV0

Mærkeværdier

Sikkerhedstekniske data: EN 50156-2
Safety Integrity Level (SIL)	3 (Reference IEC 61508)
Sikkerhedstekniske data: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Miljø- og levetidsbetingelser

Omgivelser
Kapslingsklasse	IP20
Kapslingsklasse indbygningssted minimal	IP54
Omgivelsestemperatur (drift)	-25 °C ... 60 °C (Bemærk derating)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 65 °C
Anvendelseshøjde	≤ 2000 m (Over havets overflade)
Maks. tilladte omgivelsestemperatur (lagring/transport)	75 % (i gennemsnit, 85% lejlighedsvist, ingen kondensering)
Maks. tilladelig luftfugtighed (drift)	75 % (i gennemsnit, 85% lejlighedsvist, ingen kondensering)
Chok	15g, 11 ms
Vibration (drift)	10 Hz ... 150 Hz, 2g
Lufttryk (drift)	79 kPa ... 106 kPa
Lufttryk (lagring/transport)	79 kPa ... 106 kPa

Godkendelser

ATEX
Mærkning	 II 3G Ex ec nC IIC T4 Gc
Certifikat	DEMKO 19 ATEX 2240X
IECEx
Mærkning	Ex ec nC IIC T4 Gc
Certifikat	IECEx ULD 19.0023X
UL, USA / Canada
Mærkning	cULus
Certifikat	E140324
UL Ex, USA / Canada
Mærkning	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Mærkning		Class I, Div. 2, Groups A, B, C, D, T4
Certifikat	E360692
CE
Mærkning	CE-konform
Miljøsimulationstest
Mærkning	G3
Certifikat	ISA-S71.04
CCC / China-Ex
Mærkning	Ex ec nC IIC T4 Gc
Certifikat	2022122304115696

Montage

Monteringstype	Bæreskinnemontering
Monteringsvejledning	Se deratingkurve
Indbygningsmåde	vertikalt eller horisontalt

Varenummer	1017062
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DNA182
Produktnøgle	DNA182
Katalogside	Side 253 (C-6-2019)
GTIN	4055626499444
Vægt pr. stk. (inkl. indpakning)	252,2 g
Vægt pr. stk. (ekskl. indpakning)	251,5 g
Toldtarifnummer	85364190
Oprindelsesland	DE

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	69729e12-0d5b-42b2-a386-af7bde6fb23b
