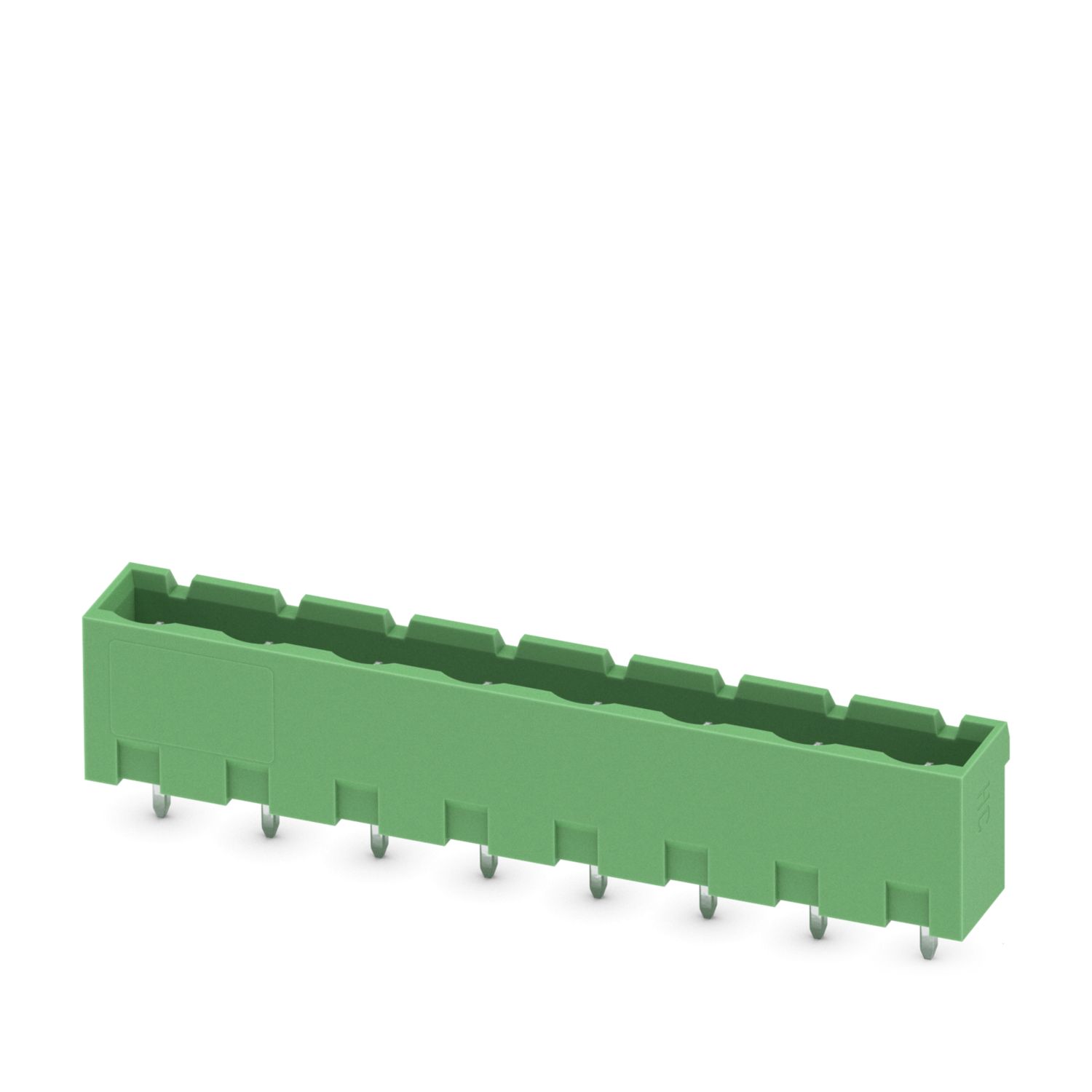

Zásuvka konektoru desky plošných spojů, jmenovitý průřez: 2,5 mm2, barva: zelená, jmenovitý proud: 16 A, jmenovité napětí (III/2): 630 V, povrch kontaktů: Sn, typ kontaktu: Trn, počet potenciálů: 8, počet řad: 1, počet pólů: 8, počet přípojek: 8, řada výrobků: GMSTBVA 2,5 HC/..-G, rozteč: 7,62 mm, montáž: Vlnové pájení, pin-layout: Lineární pinning, délka pinu [P]: 3,9 mm, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: COMBICON MSTB 2,5 HC, Orientace tvaru konektoru: Standardní, zajištění: bez, způsob upevnění: bez, způsob balení: zabaleno v krabici
| Typ produktu | Zásuvka konektoru desky plošných spojů |
| Produktová řada | GMSTBVA 2,5 HC/..-G |
| Produktová řada | COMBICON Connectors M |
| Provedení | Standardní |
| Počet pólů | 8 |
| Rozteč | 7,62 mm |
| Počet přípojek | 8 |
| Počet řad | 1 |
| Počet potenciálů | 8 |
| Pojistná příruba | bez |
| Uspořádání kolíků | Lineární pinning |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 16 A |
| Jmenovité napětí UN | 630 V |
| Vnitřní odpor | 0,64 mΩ |
| Jmenovité napětí (III/3) | 500 V |
| Jmenovité rázové napětí (III/3) | 6 kV |
| Jmenovité napětí (III/2) | 630 V |
| Jmenovité rázové napětí (III/2) | 6 kV |
| Jmenovité napětí (II/2) | 1000 V |
| Jmenovité rázové napětí (II/2) | 6 kV |
| Způsob montáže | Vlnové pájení |
| Uspořádání kolíků | Lineární pinning |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | zelená (6021) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 | 850 |
| Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 | 775 |
| Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 | 125 °C |
| Poznámka k provozu | Konektory COMBICON jsou podle EN 61984 konektory bez spínacího výkonu (COC). Při použití v souladu s určením nesmí být zasunuty nebo odděleny pod napětím ani pod zátěží. |
| Výkres v měřítku |
|
| Rozteč | 7,62 mm |
| Šířka [w] | 60,96 mm |
| Výška [h] | 15,9 mm |
| Délka [l] | 8,6 mm |
| Konstrukční výška | 12 mm |
| Délka pájecího kolíku [P] | 3,9 mm |
| rozměry kolíku | 1 x 1 mm |
| Design desky plošných spojů | |
| Průměr vyvrtaného otvoru | 1,4 mm |
| Vizuální kontrola | |
| Specifikace zkoušky | DIN EN 60512-1-1:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Kontrola rozměrů | |
| Specifikace zkoušky | DIN EN 60512-1-2:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Odolnost nápisů | |
| Specifikace zkoušky | DIN EN 60068-2-70:1996-07 |
| Výsledek | Zkouška vykonána úspěšně |
| Polarizace a kódování | |
| Specifikace zkoušky | DIN EN 60512-13-5:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Držák kontaktu při použití | |
| Specifikace zkoušky | DIN EN 60512-15-1:2009-03 |
| Držák kontaktu při použití Požadavek >20 N |
Zkouška vykonána úspěšně |
| Zásuvné a tažné síly | |
| Výsledek | Zkouška vykonána úspěšně |
| Počet cyklů | 50 |
| Zásuvná síla na pól cca | 6 N |
| Tažná síla na pól cca | 4 N |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | DIN EN 60512-5-1:2003-01 |
| Kontrolovaný počet pólů | 12 |
| Izolační odpor | |
| Specifikace zkoušky | DIN EN 60512-3-1:2003-01 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 500 V |
| Jmenovité rázové napětí (III/3) | 6 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 5,5 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 6,3 mm |
| Izolační pevnost (III/2) | 630 V |
| Jmenovité rázové napětí (III/2) | 6 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 5,5 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 5,5 mm |
| Izolační pevnost (II/2) | 1000 V |
| Jmenovité rázové napětí (II/2) | 6 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 5,5 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 5,5 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 5g (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Výdržné rázové napětí v nadmořské výšce | 7,3 kV |
| Průchozí odpor R1 | 0,64 mΩ |
| Průchozí odpor R2 | 0,75 mΩ |
| Počet připojení | 50 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Klimatická zkouška | |
| Specifikace zkoušky | DIN EN ISO 6988:1997-03 |
| Nebezpečí vzniku koroze | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus |
| Namáhání teplem | 100 °C/168 h |
| Výdržné střídavé napětí | 3,31 kV |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Způsob balení | zabaleno v krabici |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| Standardní | 300 V | 20 A | ||
| Usegroup F | ||||
| pouze použití USR | 300 V | 20 A | ||
| Usegroup D | ||||
| Alternativa 1 | 300 V | 10 A | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 400 V | 16 A |
