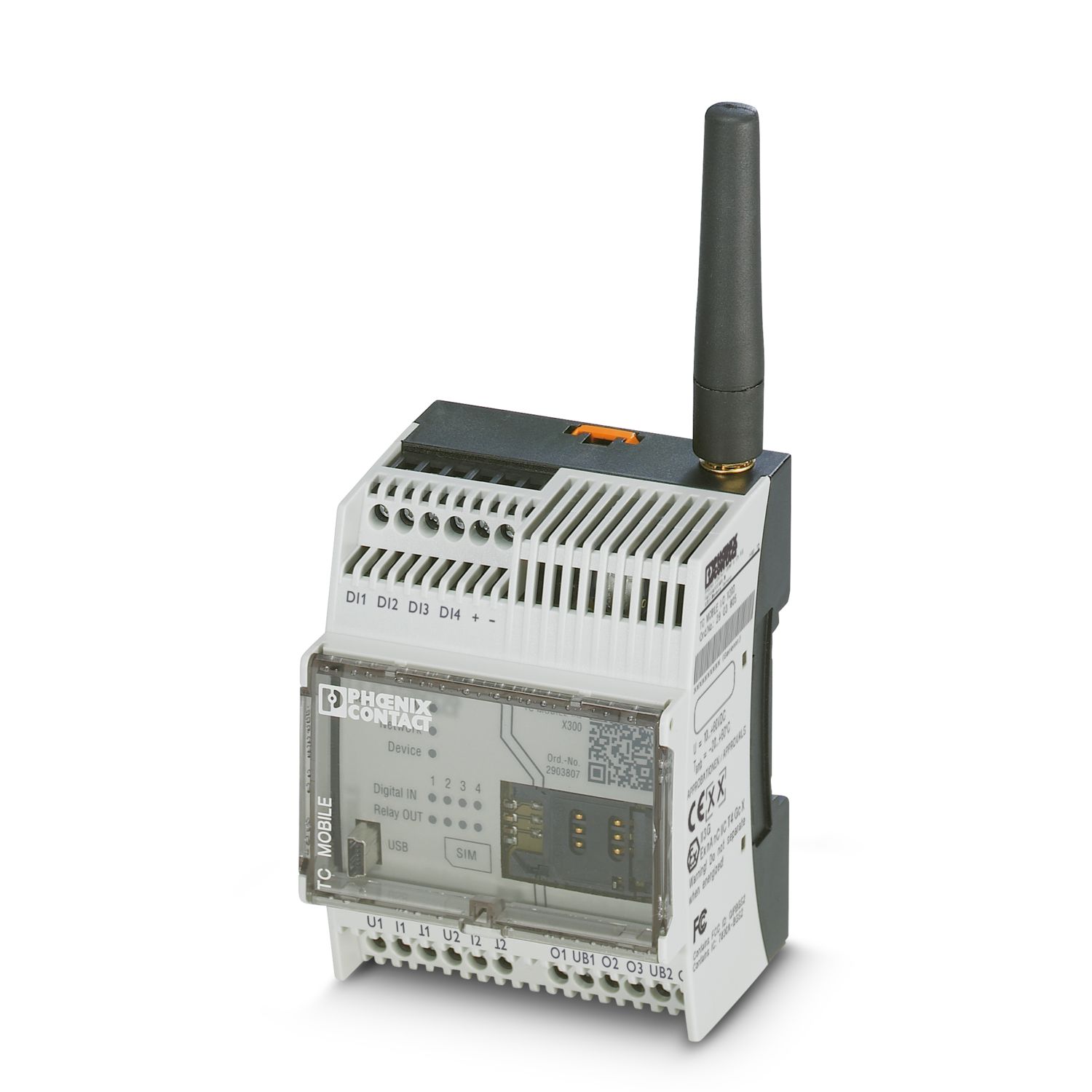

TC MOBILE I/O X300 - Systém hlášení - 2903807

Poznámky

Omezení užívání
Upozornění CCCex	Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně.

Vlastnosti výrobku

Typ produktu	Systém hlášení
MTTF	591 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %)
	302 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %)
	125 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)

Elektrické vlastnosti

Maximální ztrátový výkon při jmenovité podmínce	3,85 W
Druh sítě	Mobilní rádiové spojení
Napájení
Rozmezí napájecího napětí	10 V DC ... 60 V DC
Příkon typický	140 mA (24 V DC)
Maximální příkon	180 mA

Vstupní data

Digitální
Popis vstupu	Digitální vstup
Počet vstupů	4
Práh sepnutí signál „0“ vztažený na U_N	≤ 0,3
Práh sepnutí signál „1“ vztažený na U_N	≥ 0,7
Analogový
Popis vstupu	Analogový vstup
Počet vstupů	2
Vstupní signál	Proud nebo napětí
Rozlišení	15 Bit
Vstupní impedance	600 kΩ (Vstupy napětí)
	50 Ω (Proudové vstupy)
Vstupní signál napětí	0 V DC ... 60 V DC
Vstupní signál proud	0 mA ... 20 mA
	4 mA ... 20 mA (konfigurovatelné)
Přesnost	± 0,1 %

Výstupní data

Spínání
Název výstupu	reléový výstup
Počet výstupů	4
Provedení kontaktů	Spínač
Spínací napětí minimální	5 V
Spínací napětí maximální	60 V DC
	30 V AC
Mezní trvalý proud	6 A
Spínací výkon	100 W (Power Source PS2, P_out ≤100 W)
Elektrická provozní životnost	5000 sepnutí

Data připojení

Napájení
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky	0,25 mm² ... 2,5 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou	0,25 mm² ... 2,5 mm²
Průřez vodiče ohebný	0,20 mm² ... 2,50 mm²
Průřez vodiče tuhý	0,20 mm² ... 2,50 mm²
Průřez vodiče AWG	24 ... 14
Délka odizolování	6,50 mm
Utahovací moment	0,5 Nm ... 0,6 Nm (5-7 lbs-in, šroubové svornice)

Rozhraní

Webový server	ano
Data: USB 2.0
Typ připojení	Mini USB Typ B, 5pólové
Délka přenosu	≤ 3 m (pouze pro konfigurace a diagnostiku)
Rádio
Popis rozhraní	GSM / GPRS
Frekvenční rozsah	850 MHz (2 W (EGSM))
	900 MHz (2 W (EGSM))
	1800 MHz (1 W (EGSM))
	1900 MHz (1 W (EGSM))
GPRS	Multislot Class 10

Rozměry

Šířka	72 mm
Výška	90 mm
Hloubka	62 mm

Údaje o materiálu

Barva (Horní díl pouzdra)	světle šedá (RAL 7035)
Barva (Spodní díl pouzdra)	černá (RAL 9005)
Materiálem (Pouzdro)	Polykarbonát

Podmínky okolního prostředí a životnosti

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	-25 °C ... 70 °C (Pouze režim SMS, při datovém připojení dbejte v technické dokumentaci na snížení výkonu.)
Teplota prostředí (skladování/přeprava)	-40 °C ... 85 °C
Výška	2000 m
Přípustná vlhkost vzduchu (provoz)	0 % ... 95 %

Schválení

CE
Certifikát	CE shoda
ATEX
Označení	 II 3 G Ex nA nC IIC T4 Gc X
Upozornění	Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci!
Rádiový atest USA, FCC
Upozornění	Part 15.107(a), 15.109(a)
Test škodlivých plynů
Označení	ISA-S71.04-1985 G3 Harsh Group A
Rádiový atest Evropa
Upozornění	RED 2014/53/EU

Data elektromagnetické kompatibility

Elektromagnetická slučitelnost	Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU
Vybíjení statické elektřiny
Normy/předpisy	EN 61000-4-2
Vybíjení statické elektřiny
Kontaktní výboje	± 6 kV
Vzdušné výboje	± 8 kV
Nepřímé vybíjení	± 6 kV
Poznámka	kritérium B
Elektromagnetické VF pole
Normy/předpisy	EN 61000-4-3
Elektromagnetické VF pole
Frekvenční rozsah	26 MHz ... 6 GHz
Síla pole	10 V/m
Poznámka	kritérium A
Rychlé tranzienty (Burst)
Normy/předpisy	EN 61000-4-4
Rychlé tranzienty (Burst)
Vstup	± 2 kV (Nestíněné napájecí vedení)
Signál	± 2 kV (Stíněné signální vedení)
Signál		± 2 kV (Analogová V/V vedení, nestíněná)
Poznámka	kritérium B
Zatížení rázovým proudem (surge)
Normy/předpisy	EN 61000-4-5
Zatížení rázovým proudem (surge)
Vstup	± 0,5 kV (symetricky, nestíněné napájecí vedení)
Vstup		± 0,5 kV (asymetricky, nestíněné napájecí vedení)
Signál	± 1 kV (Datové vedení, asymetrické)
Poznámka	kritérium B
Ovlivnění šířící se po vedení
Normy/předpisy	EN 61000-4-6
Ovlivnění šířící se po vedení
Frekvenční rozsah	0,15 MHz ... 80 MHz
Poznámka	kritérium A
Napětí	10 V
Rušivé vyzařování
Rádiové rušivé záření dle EN 55011	Třída B oblast použití průmysl a obytné stavby
Kritéria
Kritérium A	Běžný provoz v rámci stanovených limitů.
Kritérium B	Přechodné ovlivnění provozu, který přístroj sám opět opraví.

Normy a předpisy

Objednací číslo	2903807
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Upozornění	Vyrobeno na zakázku (nelze vrátit)
Prodejní kód	DNC
Kód výrobku	DNC423
Strana katalogu	Strana 403 (C-6-2019)
GTIN	4046356768856
Hmotnost/kus (včetně obalu)	243,3 g
Hmotnost/kus (bez obalu)	243 g
Číslo celní sazby	85176200
Země původu	DE

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %
