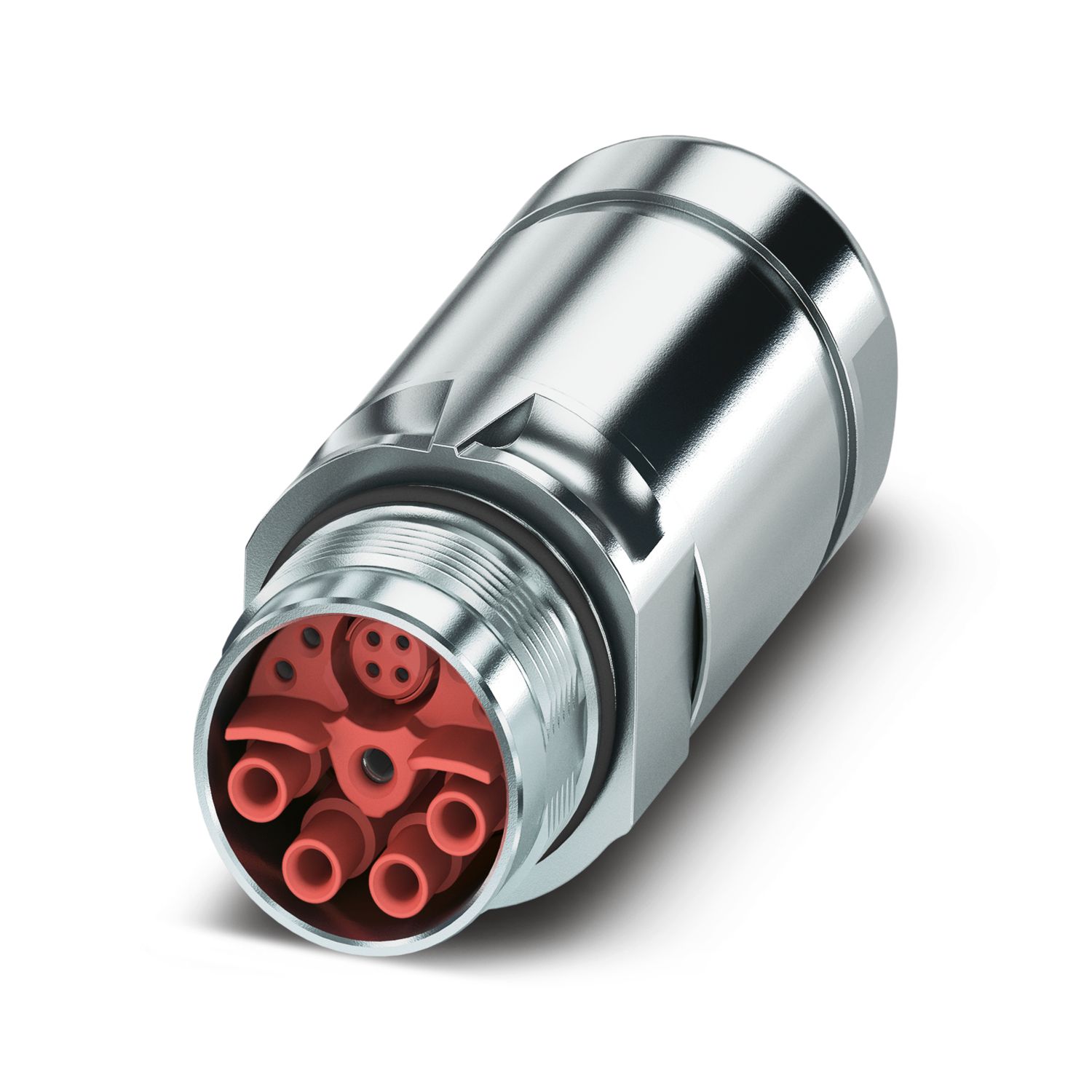

SH-8EP008A9LDLSX - Spojkové konektor - 1238435

Pokyny pro objednávku:	bez datového prvku, lisovací kontakty, 4x Ø 1 mm, 5x Ø 2 mm, objednejte zvlášť
Bezpečnostní pokyn
Bezpečnostní pokyn	VAROVÁNÍ: Konektory nesmí být zapojovány ani odpojovány pod zátěží. Nedodržení pokynů nebo nesprávné použití může mít za následek zranění osob nebo věcné škody.
		• VAROVÁNÍ: Do provozu uvádějte pouze výrobky bez jakýchkoli závad. Výrobky musí být pravidelně kontrolovány, zda nejsou poškozeny. Defektní výrobky okamžitě dejte mimo provoz. Poškozené výrobky vyměňte. Oprava není možná.
		• VAROVÁNÍ: Výrobek smí instalovat a obsluhovat pouze personál s elektrotechnickou kvalifikací při zohlednění následujících bezpečnostních pokynů. Personál musí být obeznámen se základy elektrotechniky. Musí být schopen rozpoznat nebezpečí a předcházet jejich vzniku. Odpovídající symbol na obalu znamená, že pro instalaci a obsluhu je vyžadován personál s elektrotechnickou kvalifikací.
		• Výrobky jsou vhodné k použití při výrobě systémů, řídicích a elektrických zařízení.
		• Při používání konektorů v exteriéru musí být konektory odděleně chráněny před povětrnostními vlivy.
		• Osazenými výrobky se nesmí manipulovat ani je neodborně otevírat.
		• Používejte pouze protilehlé zástrčky specifikované podle norem uvedených v technických údajích (například ty, které jsou uvedeny jako příslušenství k danému produktu na internetové adrese phoenixcontact.com/products).
		• Pokud je produkt používán přímo ve spojení s produkty třetích stran, odpovědnost nese uživatel.
		• Při provozním napětí > 50 V AC musí být elektricky vodivé kryty konektorů uzemněny.
		• Dbejte na to, aby bylo ochranné nebo funkční (provozní) uzemnění správně připojeno.
		• Pro sloučení více proudových obvodů v jednom kabelu a/nebo jednom konektoru platí norma VDE 0100/1.97 § 411.1.3.2 a DIN EN 60 204/11.98 § 14.1.3
		• Používejte pouze nástroje doporučené společností Phoenix Contact.
		• U produktu je třeba dodržovat montážní pokyny / podklady provedení v sekci stahování na internetové adrese phoenixcontact.com/products.
		• Používejte konektor, pouze ve zcela zapojeném a uzamčeném stavu.
		• Při pokládání kabelu dbejte na to, aby tahové zatížení konektorů nepřekračovalo normativně definované limity.
		• Dodržujte minimální poloměr ohybu kabelu. Kabel položte, aniž byste ho překrucovali.
		• Konektor se během normálního provozu zahřívá. V závislosti na okolních podmínkách se může povrch konektoru i nadále zahřívat. V takovém případě je uživatel odpovědný za připojení výstrah (např. norma DIN EN ISO 13732-1:2008-12).

Typ produktu	Kulaté konektory (na straně kabelu)
aplikace	Hybrid

Izolační těleso
Poznámka	Pokyny pro objednávku: bez datového prvku, lisovací kontakty, 4x Ø 1 mm, 5x Ø 2 mm, objednejte zvlášť
Cykly zapojení	100
Typ připojení	Lisovaný spoj
Provedení kontaktů	Trn
aplikace	Hybrid
Počet pólů	9
rozložení konektoru	4+4+PE / 3+N+PE
Počet Kontakt (Výkonové kontakty)	5
Průměr Kontakt (Výkonové kontakty)	2 mm
Průřez pramene min. Kontakt (Výkonové kontakty)	0,25 mm²
Průřez pramene max. Kontakt (Výkonové kontakty)	4 mm²
Jmenovitý proud Kontakt (Výkonové kontakty)	30 A (při max. připojovacím průřezu)
Jmenovité napětí Kontakt (Výkonové kontakty)	630 V AC (Kategorie přepětí III/3)
Jmenovité napětí Kontakt (Výkonové kontakty)		850 V DC (Kategorie přepětí II/3)
Zatěžovací rázové napětí	6 kV
Kategorie přepětí	III
Stupeň znečištění	3
Počet Kontakt (Signální kontakty)	4
Průměr Kontakt (Signální kontakty)	1 mm
Průřez pramene min. Kontakt (Signální kontakty)	0,06 mm²
Průřez pramene max. Kontakt (Signální kontakty)	1 mm²
Jmenovitý proud na každý signální kontakt	8 A (při max. připojovacím průřezu)
Jmenovité napětí Kontakt (Signální kontakty)	50 V AC/DC (Kontakt 1 ... 4)
Zatěžovací rázové napětí	1,5 kV
Kategorie přepětí	III
Stupeň znečištění	3
Výška instalace	2000 m
Pouzdro
Poznámka	Při plném obsazení maximálním průřezem pramenů ověřte možnost osazení.
Druh závitu	M23
Druh zajištění	pro standardní zajištění a zajištění SPEEDCON
Šroubení Pg	bez
Materiál pouzdra	Otočné části: slitina mědi a zinku (CuZn), součásti vyrobené tlakovým litím: zinek (GD-Zn)
Materiál šroubení	CuZn
Druh ochrany (zapojeno)	IP67
Druh ochrany (zapojeno)		IP68
Těsnění
Vnější průměr vedení	7,5 mm ... 18 mm

Okolní podmínky
Teplota prostředí (provoz)	-40 °C ... 115 °C (viz křivka snížení výkonu)
Teplota prostředí (skladování/přeprava)	15 °C ... 25 °C
Přípustná vlhkost vzduchu (skladování/přeprava)	50 % ... 65 %

Objednací číslo	1238435
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	ABR
Kód výrobku	ABRCDG
GTIN	4063151386351
Hmotnost/kus (včetně obalu)	120,3 g
Hmotnost/kus (bez obalu)	103,267 g
Číslo celní sazby	85366990
Země původu	DE

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano (Žádná řízení o výjimkách)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Žádné nebezpečné látky nad limitními hodnotami
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %
