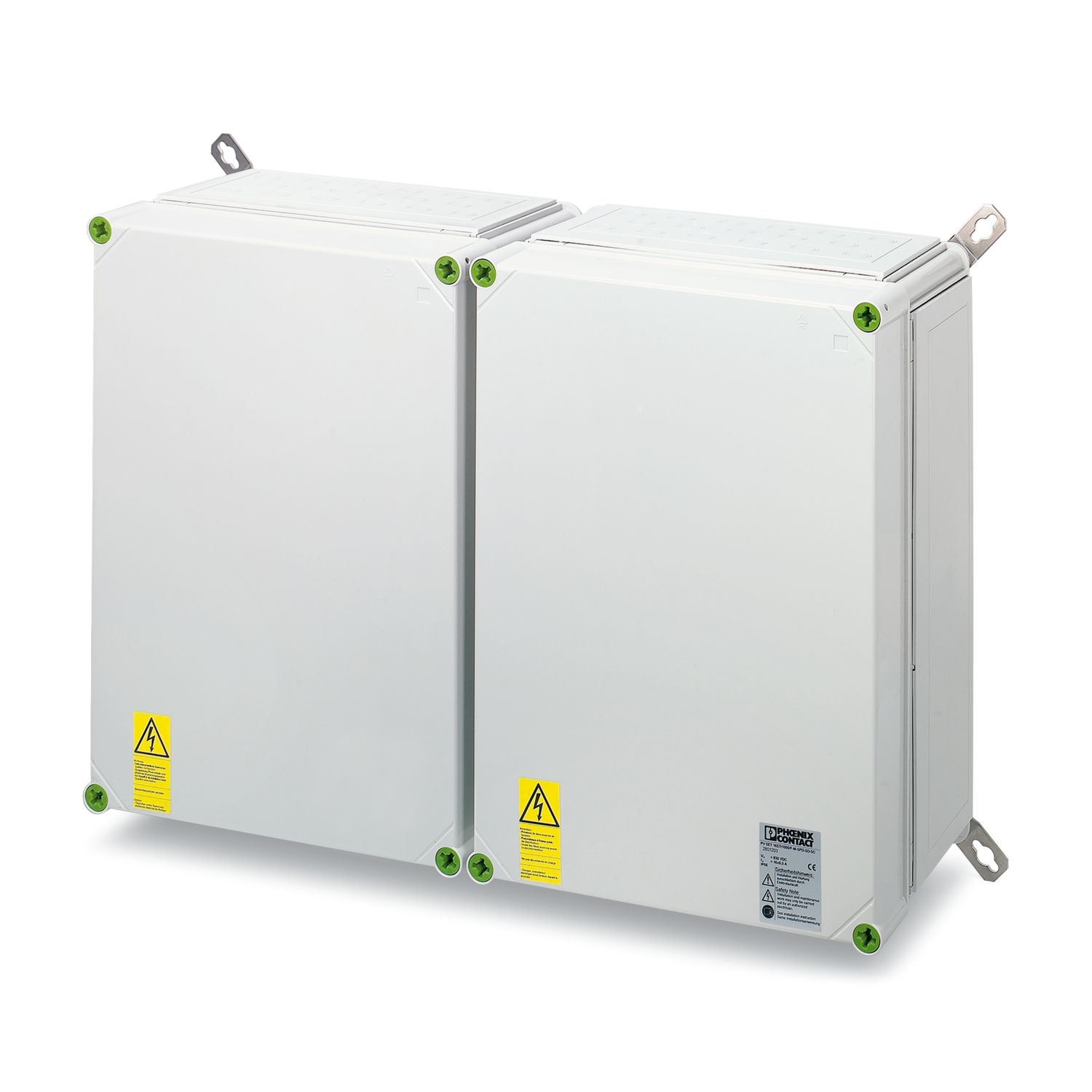

PV-SET-8ST-1000/F-M-SPD-SD-SC
-
Sada přístrojů přepěťové ochrany
2801202
Přepěťová ochrana v pouzdře IP65 pro DC stranu měniče pro osmistringová fotovoltaická zařízení do 1000 V DC a komunikaci Modbus. S monitorovacím systémem (SCK-M), výkonovým odpojovačem DC a pojistkovými vložkami pro L+ a L-.
Detaily výrobku
| Zkušební třída IEC | PV T1 |
| PV T2 | |
| EN Type | T1 + T2 |
| Izolační vlastnosti | |
| Třída ochrany | II |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité napětí UN | 830 V DC |
| Jmenovitý proud IN | 8,5 A DC (na každý řetěz) |
| Pojistka | Midget (miniaturní provedení) / 10,3 x 38 (max. 2,5 W ztrátového výkonu) |
| Indikace / Dálkové hlášení | |
| Spínací funkce | Přepínací kontakt, 1 pólový |
| Provozní napětí maximální Umax AC | 250 V AC |
| Provozní napětí maximální Umax DC | 30 V DC |
| Provozní proud maximální Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Typ připojení | MC 1,5/3 |
| Závit šroubu | M2 |
| Utahovací moment min. | 0,25 Nm |
| Utahovací moment | 4 lbf-in. (UL) |
| Délka odizolování | 7 mm |
| Min. průřez vodiče, ohebný | 0,14 mm² |
| Max. průřez vodiče, ohebný | 1,5 mm² |
| Min. průřez vodiče, tuhý | 0,14 mm² |
| Max. průřez vodiče, tuhý | 1,5 mm² |
| Průřez vedení AWG | 30 ... 14 (UL) |

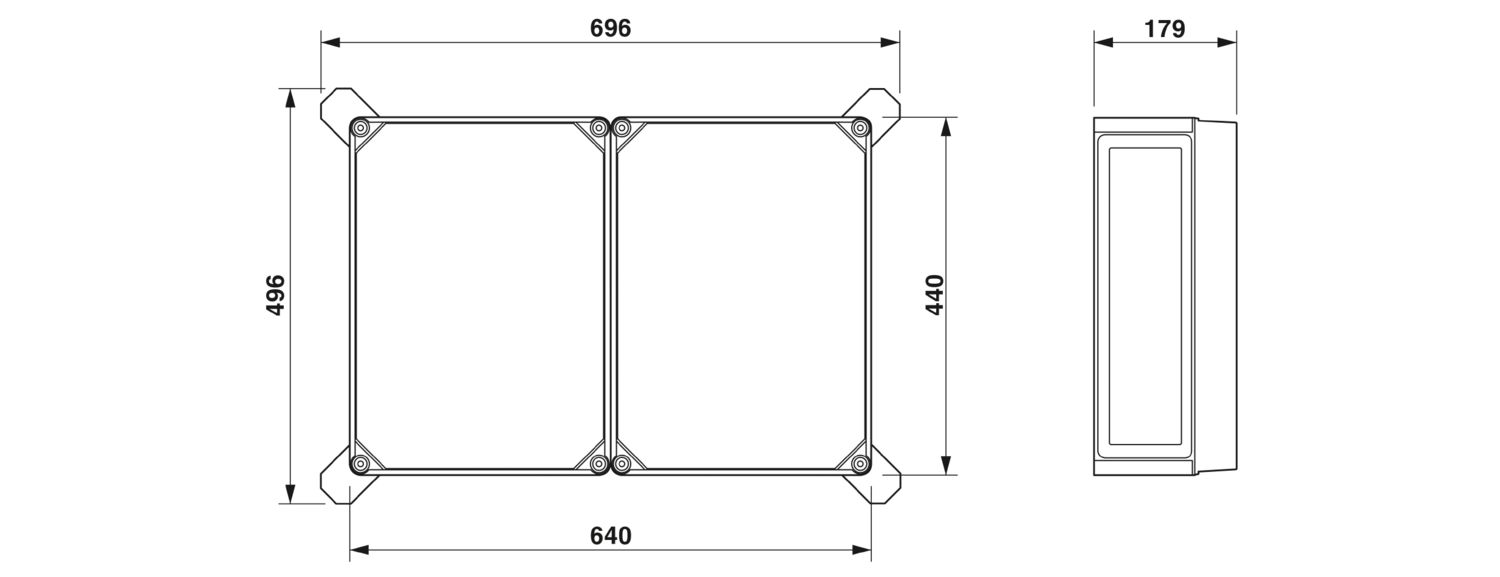

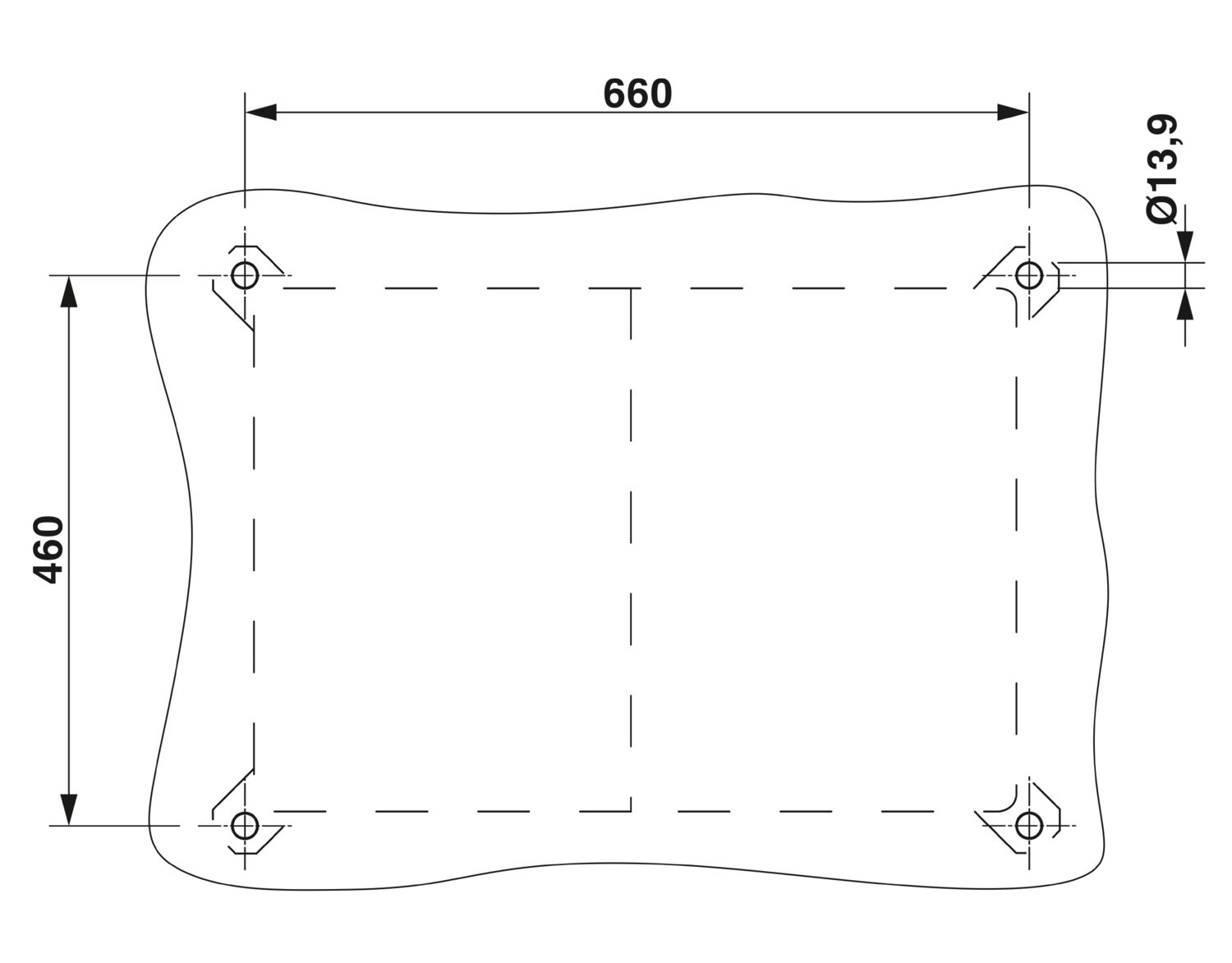

| Výkres v měřítku |
|
| Šířka | 640 mm |
| Výška | 440 mm |
| Hloubka | 179 mm |
| Třída hořlavosti podle UL 94 | V2 |
| Materiál kryt | Polykarbonát zesílený skelným vláknem |
| Materiál pouzdra | Polykarbonát zesílený skelným vláknem |
| Proud ochranným vodičem IPE | ≤ 4 µA (24 V) |
| ≤ 20 µA (1000 V) | |
| Příkon Standby PC | ≤ 25 mW |
| Jmenovitý proud svodiče ln (8/20) μs | 15 kA |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Celkový rázový proud ITotal (8/20) µs | 40 kA |
| Celkový rázový proud ITotal (10/350) µs | 5 kA |
| Ochranná úroveň Up (L+) - (L-) | ≤ 3,5 kV |
| Ochranná úroveň Up (L+/L-) - PE | ≤ 3,5 kV |
| Doba odezvy tA | ≤ 25 ns (1000 V) |
| Ochranné zapojení strana stejnosměrného napětí (DC) | |
| Odolnost proti zatěžovacímu rázovému napětí Uimp | 8 kV |
| Zkratový proud ISCSTC | 8,5 A DC |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Doba odezvy tA | ≤ 25 ns (1000 V) |
| Celkový rázový proud ITotal (8/20) µs | 40 kA |
| Celkový rázový proud ITotal (10/350) µs | 5 kA |
| Jmenovitý proud svodiče ln (8/20) μs | 15 kA |
| Nejvyšší trvalé napětí UCPV | 1000 V DC |
| Zkratuvzdornost ISCPV | 10,6 A DC (na každý řetěz) |
| Proud ochranným vodičem IPE | ≤ 4 µA (24 V) |
| ≤ 20 µA (1000 V) | |
| Ochranná úroveň Up (L+) - (L-) | ≤ 3,5 kV |
| Ochranná úroveň Up (L+/L-) - PE | ≤ 3,5 kV |
| Příkon Standby PC | ≤ 25 mW |
| Okolní podmínky | |
| Krytí | IP65 |
| IP65 | |
| Rázová pevnost | IK08 |
| Okolní podmínky | A, B |
| Teplota prostředí (provoz) | -20 °C ... 45 °C |
| Normy/předpisy | EN 61439-2 |
| Normy/předpisy | EN 50539-11 |
| Poznámka | Přepěťová ochrana |
| Způsob montáže | Montáž na stěnu |
