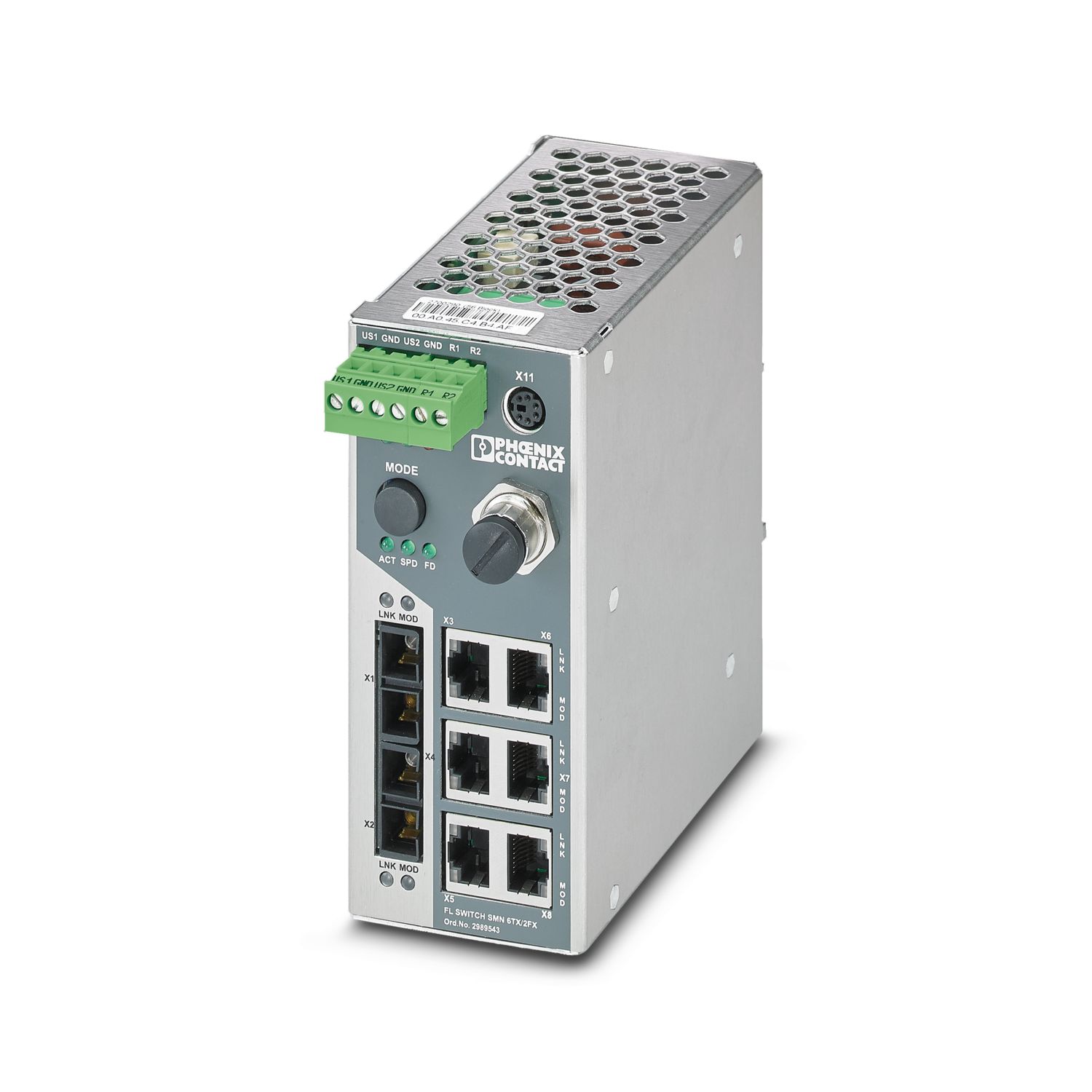

FL SWITCH SMN 6TX/2FX - Industrial Ethernet Switch - 2989543

Rozměry

Šířka	57 mm
Výška	133 mm
Hloubka	125 mm

Údaje o materiálu

Barva	šedá hliníková

Montáž

Způsob montáže	Montáž na nosnou lištu

Rozhraní

Ethernet (RJ45)
Typ připojení	RJ45
Informace k typu připojení	Automatické vyjednání a automatické křížení
Rychlost přenosu	10/100 MBit/s
Fyzika přenosu	Měď
Délka přenosu	100 m (na každý segment)
Kontrolky LED	Napájecí napětí, přenos dat, chyba, link, aktivity
Počet kanálů	6 (Porty RJ45)
Světlovodiče Ethernet
Typ připojení	SC
Rychlost přenosu	100 MBit/s (plný duplex)
Fyzika přenosu	Skleněná vlákna multimode
Délka přenosu	11000 m (skleněná vlákna s F-G 62,5/125 0,7 dB/km F1000)
		6400 m (skleněná vlákna s F-G 50/125 0,7 dB/km F1200)
		3000 m (skleněná vlákna s F-G 62,5/125 2,6 dB/km F600)
		2800 m (skleněná vlákna s F-G 50/125 1,6 dB/km F800)
Vlnová délka	1300 nm
Kontrolky LED	Datový příjem, stav Link
Počet kanálů	2 (Režim SC-Multimode)
Sériové rozhraní RS-232
Typ připojení	RS-232-C, 6-pólová zásuvka MINI-DIN (PS/2)

Vlastnosti výrobku

Typ produktu	Přepínač
Produktová řada	Managed Switch SMN
Provedení	Bloková konstrukce
Funkce přepínače
Funkce diagnostiky	RMON History
		N:1-Portmirroring
		LLDP (Link Layer Discovery Protocol)
		SNMP-Traps
Základní funkce	Přepínač Store-and-forward odpovídající normě IEEE 802.3 4 třídy priorit dle IEEE802.1 P protokol TCP/IP, schopný BootP, zrcadlení portů, integrovaná funkce webového serveru, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, redundantní protokol pro média (MRP).
Kontakt hlášení spouštěcí napětí	24 V (typicky)
Kontakt hlášení spouštěcí proud	100 mA
Třída shody PROFINET	Conformance-Class B
Funkce přístroje PROFINET	PROFINET-IO Device
Funkce přístroje PROFINET		Fast Startup
Funkce filtru	Quality of Service (4 tříd priorit)
		Port-Priorisierung
		VLAN
		IGMP Snooping (128 skupin)
		IGMP Query
		Auto-Query-Port
		Extended Multicast Filtering
		Static Multicast Filtering
Management	Webovská správa (HTTP)
		SNMP v1/v2
		Sériové rozhraní (V.24)
Redundance	MRP (Media Redundancy Protocol)
		RSTP (Rapid Spanning Tree Protocol)
		FRD (Fast Ring Detection)
		Large Tree Support
Stavové a diagnostické indikace	Diody LED: US1, US2 (napájení), Fail (kontakt alarmu), vždy 2 diody LED na port Ethernet (Link a přepínatelný Activity/Speed/Duplex)
Podporované prohlížeče	Internet Explorer od Version 5.5
Další funkce	BootP
Další funkce		DHCP-Client
Časová synchronizace	SNTP
Bezpečnostní funkce
Základní funkce	Přepínač Store-and-forward odpovídající normě IEEE 802.3 4 třídy priorit dle IEEE802.1 P protokol TCP/IP, schopný BootP, zrcadlení portů, integrovaná funkce webového serveru, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, redundantní protokol pro média (MRP).
Link Layer Discovery Protocol (LLDP)	dle protokolu 802.2

Elektrické vlastnosti

Maximální ztrátový výkon při jmenovité podmínce	8,4 W
Přenosové médium	Měď
	optický vodič
Napájení
Napájecí napětí (DC)	24 V DC (redundantní)
Rozmezí napájecího napětí	18 V DC ... 32 V DC
Přípojka napájení	po COMBICON, max. průřez vodiče 2,5 mm²
Zbytkové vlnění	3,6 V_PP (v rámci rozsahu přípustného napětí)
Příkon typický	350 mA (při U_S = 24 V DC)
Funkce
Kontakt hlášení spouštěcí napětí	24 V (typicky)
Kontakt hlášení spouštěcí proud	100 mA

Data připojení

Typ připojení	Šroubové připojení
Průřez vodiče tuhý	0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný	0,2 mm² ... 2,5 mm²
Průřez vodiče AWG	24 ... 12
Délka odizolování	7 mm

Podmínky okolního prostředí a životnosti

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	0 °C ... 55 °C (bez kondenzace par)
Teplota prostředí (skladování/přeprava)	-40 °C ... 85 °C
Přípustná vlhkost vzduchu (provoz)	5 % ... 95 % (bez kondenzace par)
Přípustná vlhkost vzduchu (skladování/přeprava)	5 % ... 95 % (bez kondenzace par)
Vibrace (provozní)	dle IEC 60068-2-6: 5g, 150 Hz
Tlak vzduchu (provoz)	86 kPa ... 108 kPa (2000 m n. m.)
Tlak vzduchu (skladování/přeprava)	66 kPa ... 108 kPa (3500 m n.m. (sev))

Data elektromagnetické kompatibility

Elektromagnetická slučitelnost	Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU
Odolnost proti rušení	EN 61000-6-2:2005
Rušivé vyzařování
Normy/předpisy	EN 61000-6-4:2007 + A1:2011

Vlastnosti systému

Funkčnost
Základní funkce	Přepínač Store-and-forward odpovídající normě IEEE 802.3 4 třídy priorit dle IEEE802.1 P protokol TCP/IP, schopný BootP, zrcadlení portů, integrovaná funkce webového serveru, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, redundantní protokol pro média (MRP).
Systémové předpoklady
Podporované prohlížeče	Internet Explorer od Version 5.5

Signalizace

Objednací číslo	2989543
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Upozornění	Vyrobeno na zakázku (nelze vrátit)
Prodejní kód	DNN
Kód výrobku	DNN122
GTIN	4046356478298
Hmotnost/kus (včetně obalu)	855,01 g
Hmotnost/kus (bez obalu)	851,9 g
Číslo celní sazby	85176200
Země původu	DE

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	6(a)-I, 6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %
