DT-UFB-V24/S-SB-SET
-
Svodič přepětí
2803072

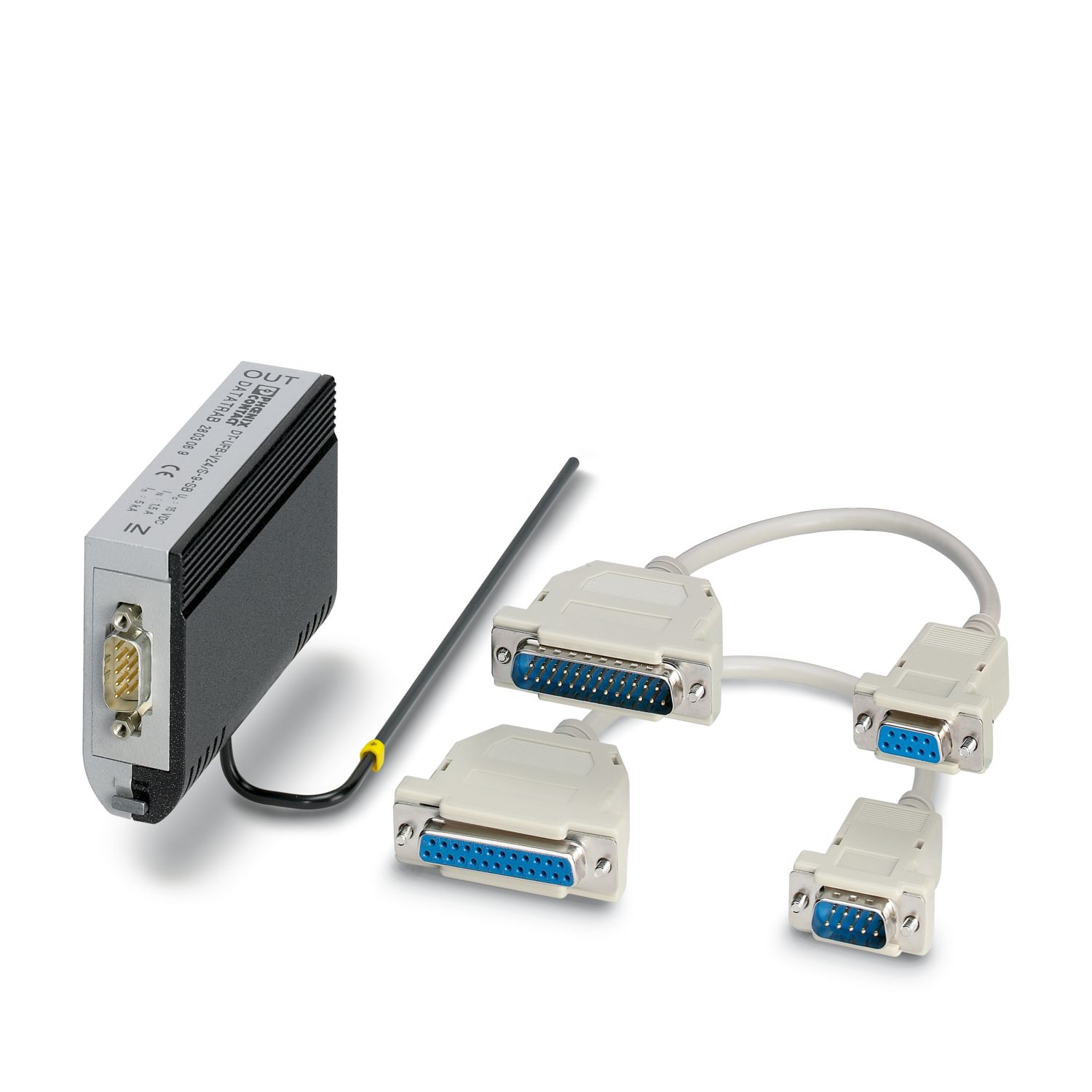

Mezikonektor s ochranou proti přepětí, pro rozhraní V.24 Připojení: D-SUB-25 zástrčka - zásuvka, pro montáž vedení
Detaily výrobku
| Typ produktu | Přepěťová ochrana pro informační techniku |
| Produktová řada | DATATRAB |
| Zkušební třída IEC | B2 |
| C1 | |
| C2 | |
| C3 | |
| Třída požadavků VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| Provedení | Průchozí vřazený konektor k montáži na nosnou lištu |
| Počet pólů | 25 |
| Hlášení přepěťová ochrana defektní | není |
| Izolační vlastnosti | |
| Kategorie přepětí | II |
| Typ připojení | D-SUB 25 |
| Výkres v měřítku |
|
| Šířka | 25 mm |
| Výška | 110 mm |
| Hloubka | 63 mm |
| Materiál pouzdra | Zinkový tlakový odlitek |
| Mechanické údaje | |
| Otevřená boční stěna | Ne |
| Směr působení | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Maximální trvalé napětí UC | 15 V DC |
| 10 V AC | |
| Jmenovitý proud | ≤ 1 A (25 °C) |
| Provozní proud IC při UC | ≤ 5 µA (na každý pramen) |
| Proud ochranným vodičem IPE | ≤ 1 µA |
| Jmenovitý proud svodiče In (8/20) μs (vodič-vodič) | ≤ 250 A |
| Jmenovitý proud svodiče In (8/20) µs (vodič-země) | ≤ 250 A |
| Jmenovitý proud svodiče In (8/20) µs (vodič-signální zem) | ≤ 250 A |
| Jmenovitý proud svodiče In (8/20) µs (signální zem-zem) | ≤ 5 kA |
| Celkový rázový proud ITotal (8/20) µs | 5 kA |
| Jmenovitý impulsový proud Ian (10/1000)μs (vodič-vodič) | 50 A |
| Jmenovitý impulsový proud Ian (10/1000)μs (vodič-země) | 50 A |
| Jmenovitý impulsový proud Ian (10/1000)μs (vodič-signální zem) | 50 A |
| Jmenovitý impulsový proud Ian (10/700)μs (vodič-vodič) | 50 A |
| Jmenovitý impulsový proud Ian (10/700)μs (vodič-země) | 50 A |
| Jmenovitý impulsový proud Ian (10/700)μs (vodič-signální zem) | 50 A |
| Omezení výstupního napětí při 1 KV/μs (vodič-vodič) statické | ≤ 50 V |
| Omezení výstupního napětí při 1 kV/μs, (vodič-signální zem) statické | ≤ 30 V |
| Zbytkové napětí u In (vodič-vodič) | ≤ 55 V |
| Zbytkové napětí při In (vodič-signální zem) | ≤ 30 V |
| Ochranná úroveň Up (vodič-vodič) | ≤ 55 V (B2 - 25 A) |
| ≤ 55 V (C1 - 250 A) | |
| Ochranná úroveň Up (vodič-země) | ≤ 400 V (B2 - 25 A) |
| ≤ 450 V (C1 - 250 A) | |
| Ochranná úroveň Up (vodič-signální zem) | ≤ 30 V (C1 - 250 A) |
| ≤ 30 V (B2 - 25 A) | |
| Doba odezvy tA (vodič-vodič) | ≤ 1 ns |
| Doba odezvy tA (vodič-země) | ≤ 100 ns |
| Doba odezvy tA (vodič-signální zem) | ≤ 1 ns |
| Doba odezvy tA (stínění-země) | ≤ 100 ns |
| Vložený útlum aE, sym. | typ. 0,3 dB (≤ 700 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 700 kHz/150 Ω) | |
| Vložený útlum aE, asym. | typ. 0,3 dB (≤ 400 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 400 kHz / 150 Ω) | |
| Mezní frekvence fg (3 dB), sym. ve 100 Ω systému | typ. 2,5 MHz |
| Mezní frekvence fg (3 dB), sym. ve 150 Ω systému | typ. 2,5 MHz |
| Mezní frekvence fg (3 dB), asym. (signálová zem) ve 100Ω soustavě | typ. 1,3 MHz |
| Mezní frekvence fg (3 dB), asym. (signálová zem) ve 150Ω soustavě | typ. 1,3 MHz |
| Kapacita (žíla-žíla) | typ. 1 nF (f=1 MHz / VR= 0V) |
| Kapacita (vodič-signální zem) | typ. 2 nF (f=1 MHz / VR= 0V) |
| Hlášení přepěťová ochrana defektní | není |
| Odolnost proti přetížení rázovým proudem (vodič-vodič) | B2 - 1 kV / 25 A |
| C1 - 500 V / 250 A | |
| Odolnost proti přetížení rázovým proudem (vodič-signální zem) | B2 - 1 kV/25 A |
| C1 - 500 V/250 A | |
| Odolnost proti přetížení rázovým proudem (signální zem-zem) | B2 - 4 kV / 100 A |
| C1 - 100 V / 500 A | |
| C2 - 10 kV/5 kA | |
| Odolnost proti přetížení střídavým proudem (signální zem-zem) | 5 A – 1 s |
| Okolní podmínky | |
| Krytí | IP20 |
| Teplota prostředí (provoz) | -40 °C ... 85 °C |
| Třída požadavků VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| Vzdušné vzdálenosti a dráhy plazivých proudů | |
| Normy/předpisy | IEC 60664-1 / VDE 0110-1 |
| Normy Specifikace informační techniky | |
| Normy/předpisy | IEC 61643-21 |
| IEC 61643-21 | |
| Normy/předpisy | DIN EN 61643-21 |
| Poznámka | 2002 |
| Normy/předpisy | IEC 61643-21 |
| Poznámka | 2000 |
| Způsob montáže | Zásuvkové mezikusy a nosné lišty 35 mm specifické pro přípojky |
