HC-HPR-B16-BFH-EMR-BK
-
Pouzdro
1411060
Montážní kryt HEAVYCON B16, série HPR, pro šroubový zámek, pro zvýšené požadavky prostředí a EMC
Detaily výrobku
| Všeobecně | pro kontaktové vložky HC-B16, BB32, BBB40, D40, DD72, HS6, M, K |
| Typ produktu | Pouzdro se šroubovým zámkem |
| Druh pouzdra | Montážní kryt |
| Produktová řada | HC-HPR-B |
| Řada | HPR-B16 |
| aplikace | Železniční aplikace |
| Provedení | B16 |
| Ochranné víko | ne |
| Šroubení Pg | bez |
| Utahovací moment | 4 Nm (Uzamykací šroub) |

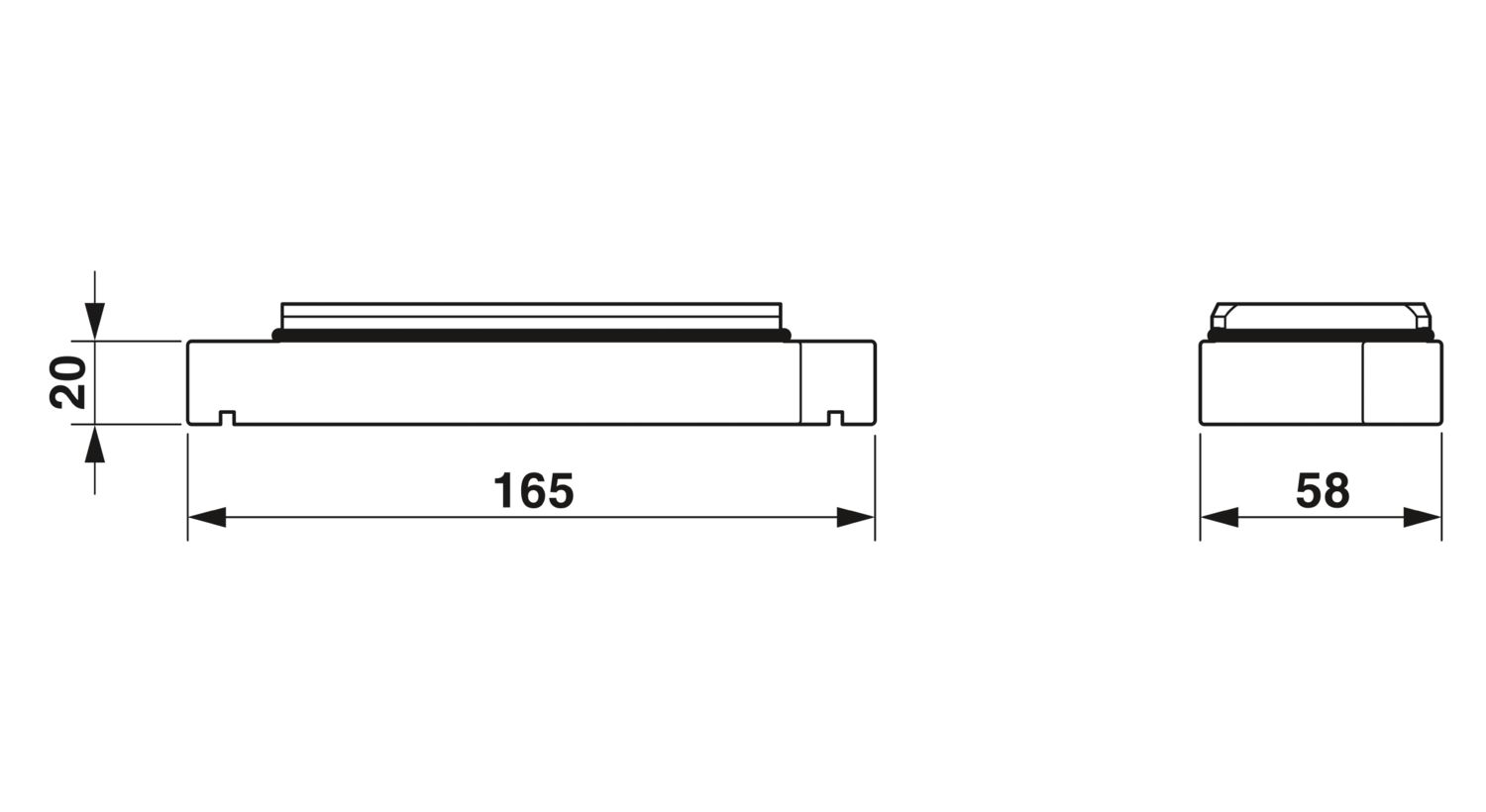

| Výkres v měřítku |
|
| Šířka | 58 mm |
| Výška | 20 mm |
| Délka | 165 mm |
| Vzdálenost otvorů horizontální | 103 mm |
| Vzdálenost otvorů vertikální | 32 mm |
| Průměr vyvrtaného otvoru | 6,5 mm |

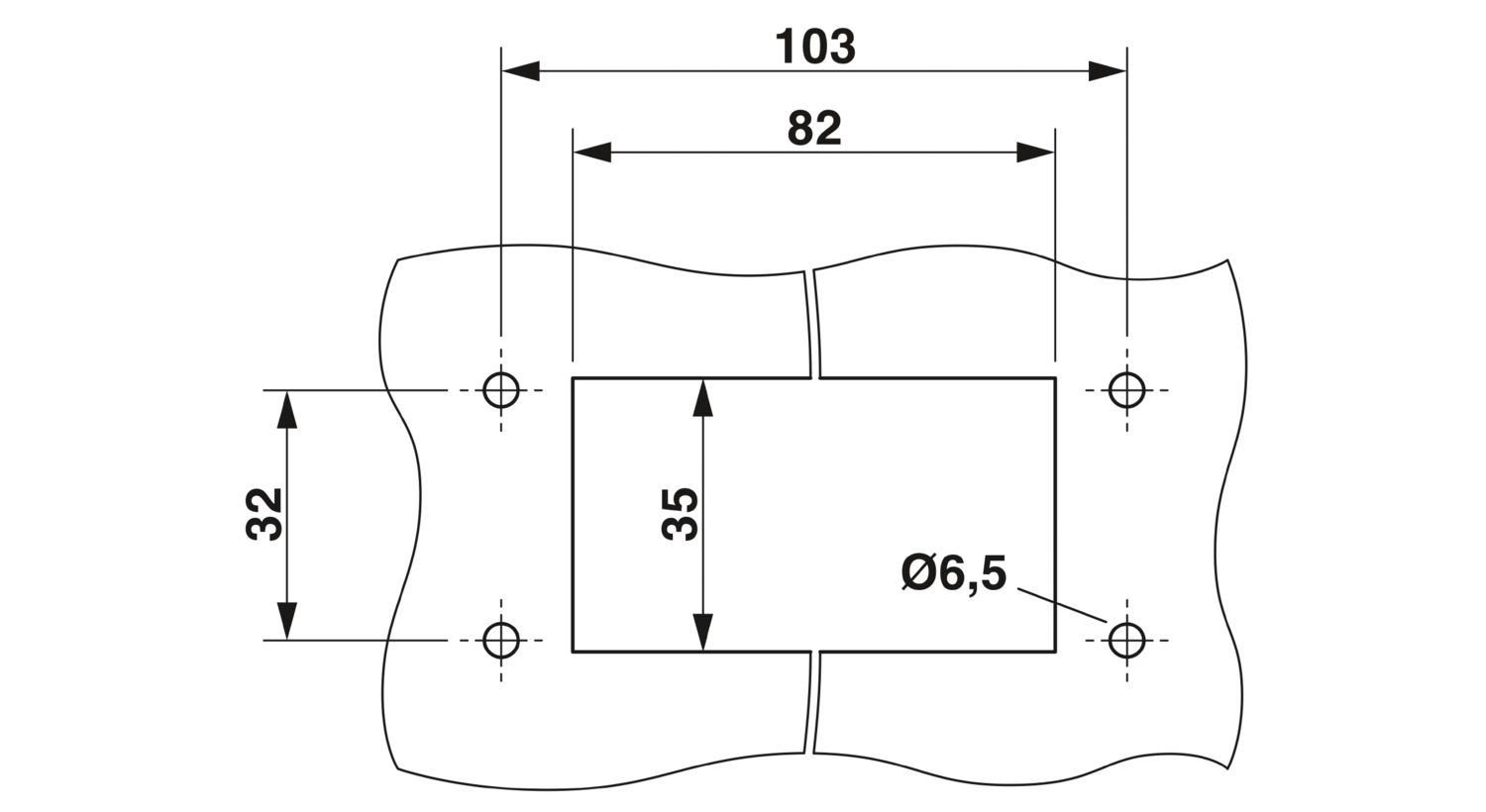

| Montážní rozměr | |
| Šířka montážní otvor | 35 mm |
| Délka montážní otvor | 82 mm |
| Materiál těsnění | NBR |
| Materiál pouzdra | Hliníkový odlitek |
| Materiál povrchu pouzdra | práškové povrstvení, černé |
| Materiál zajišťovacího třmenu | Ušlechtilá ocel |
| Materiál uzamykacího šroubu | Ušlechtilá ocel |
| Okolní podmínky | |
| Krytí | IP66 |
| IP68 (0,5 bar / 24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Rázová pevnost | IK09 |
| Teplota prostředí (provoz) | -40 °C ... 125 °C |
| Mechanické údaje | |
| Typ zajištění | Matice |
Vaše výhody
Vibrace a nárazy: IEC 61373/EN 50155, kategorie 1, třída 1B
