PR1-BSP3/2X21
-
Patice pro relé
2833534
Reléová patice PR1..., pro miniaturní výkonová relé nebo malá spínací relé, s 1 nebo 2 přepínacími kontakty, nebo pro optoelektrické relé stejné konstrukční velikosti, 1/3 patrové provedení, pružinové svorky, možnost výměny vstupních modulů / modulů odrušení
Tento výrobek vyžaduje k provozu další výrobky.
Nezbytné příslušenství
Detaily výrobku
Typ produktu | Patice relé |
Jmenovité napětí UN | 300 V AC/DC |
Jmenovitý proud IN | 10 A |
Vstupní strana | |
Typ připojení | Pružinová svorka |
Délka odizolování | 10 mm |
Průřez vodiče tuhý | 0,5 mm² ... 1,5 mm² |
Průřez vodiče ohebný | 0,5 mm² ... 1,5 mm² |
Průřez vedení AWG | 26 ... 16 |
Výstupní strana | |
Typ připojení | Pružinová svorka |
Délka odizolování | 10 mm |
Průřez vodiče tuhý | 0,5 mm² ... 1,5 mm² |
Průřez vodiče ohebný | 0,5 mm² ... 1,5 mm² |
Průřez vedení AWG | 26 ... 16 |
Šířka | 16 mm |
Výška | 97 mm |
Hloubka Příchytka | 72 mm (EL1-P16) |
80 mm (EL1-P25) |
Okolní podmínky | |
Teplota prostředí (provoz) | -25 °C ... 85 °C |
Způsob montáže | Montáž na nosnou lištu |
Montážní poloha | libovolně |
Objednací číslo | 2833534 |
Ks/bal. | 10 Kus |
Minimální objednané množství | 1 Kus |
Upozornění | Vyrobeno na zakázku (nelze vrátit) |
Prodejní kód | DK6 |
Kód výrobku | DK6322 |
Strana katalogu | Strana 373 (C-7-2013) |
GTIN | 4017918933784 |
Hmotnost/kus (včetně obalu) | 55 g |
Hmotnost/kus (bez obalu) | 45,84 g |
Číslo celní sazby | 85366990 |
Země původu | CN |
UNSPSC
UNSPSC 21.0 | 39122335 |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
|
EU REACH SVHC | |
Upozornění na kandidátní látku REACH (č. CAS) | Žádná látka s hmotnostním podílem vyšším než 0,1 % |
Kompatibilní produkty
-
-
REL-MR- 24DC/21HC - Jednotlivá relé 2961312
-
REL-MR- 48DC/21HC - Jednotlivá relé 2834821
-
REL-MR- 60DC/21HC - Jednotlivá relé 2961325
-
REL-MR-110DC/21HC - Jednotlivá relé 2961338
-
REL-MR- 24AC/21HC - Jednotlivá relé 2961406
-
REL-MR-120AC/21HC - Jednotlivá relé 2961419
-
REL-MR-230AC/21HC - Jednotlivá relé 2961422
-
REL-MR- 12DC/21HC AU - Jednotlivá relé 2961532
-
REL-MR- 24DC/21HC AU - Jednotlivá relé 2961545
-
REL-MR-110DC/21HC AU - Jednotlivá relé 2961561
-
REL-MR- 24AC/21HC AU - Jednotlivá relé 2961503
-
REL-MR-120AC/21HC AU - Jednotlivá relé 2961516
-
REL-MR-230AC/21HC AU - Jednotlivá relé 2961529
-
REL-MR- 12DC/21-21 - Jednotlivá relé 2961257
-
REL-MR- 24DC/21-21 - Jednotlivá relé 2961192
-
REL-MR- 48DC/21-21 - Jednotlivá relé 2834834
-

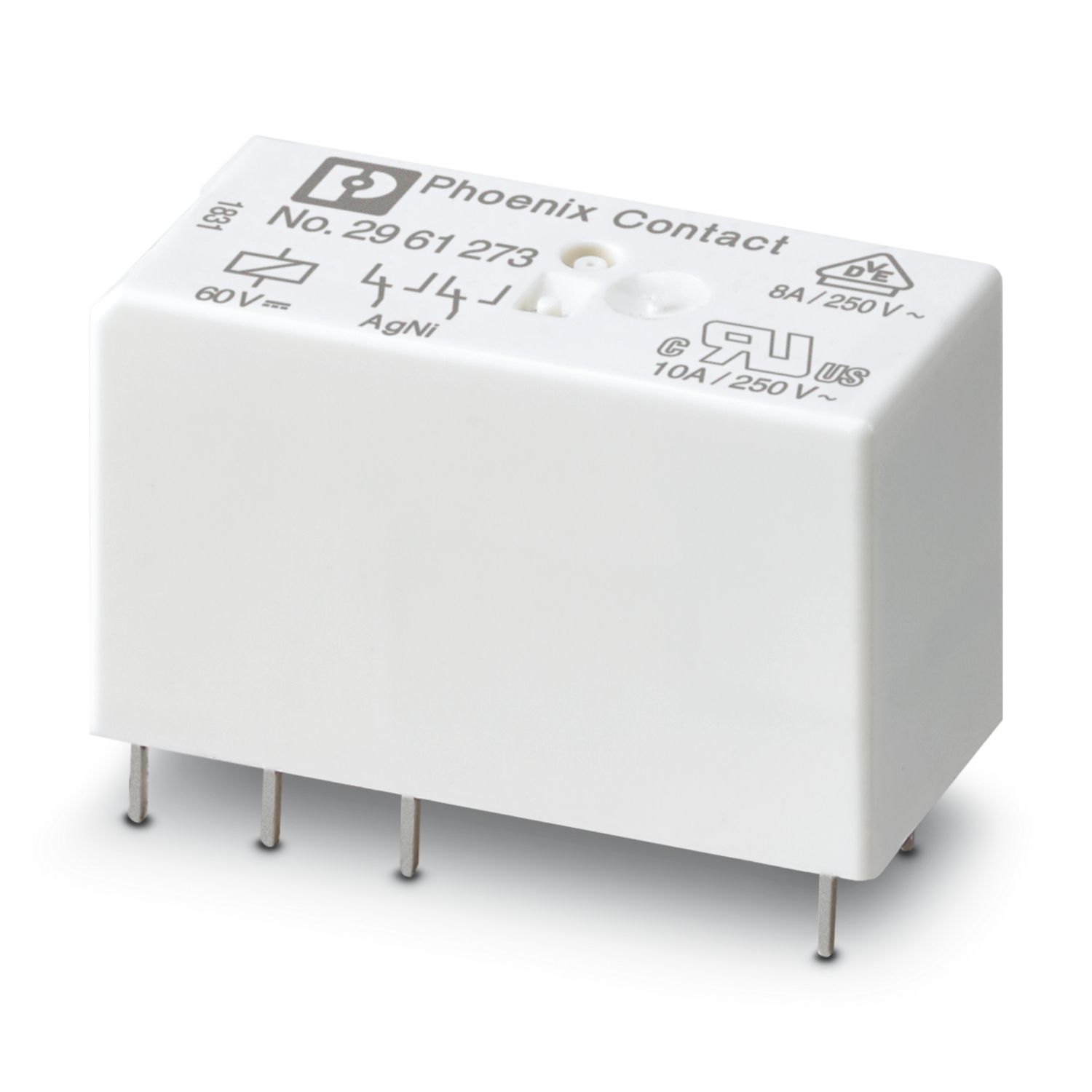

REL-MR- 60DC/21-21 - Jednotlivá relé 2961273
-
REL-MR-110DC/21-21 - Jednotlivá relé 2961202
-
REL-MR- 24AC/21-21 - Jednotlivá relé 2961435
-
REL-MR-120AC/21-21 - Jednotlivá relé 2961448
-
REL-MR-230AC/21-21 - Jednotlivá relé 2961451
-
REL-MR- 12DC/21-21AU - Jednotlivá relé 2961299
-
REL-MR- 24DC/21-21AU - Jednotlivá relé 2961215
-
REL-MR- 48DC/21-21AU - Jednotlivá relé 2834847
-
REL-MR- 60DC/21-21AU - Jednotlivá relé 2961286
-
REL-MR-110DC/21-21AU - Jednotlivá relé 2961228
-
REL-MR- 24AC/21-21AU - Jednotlivá relé 2961464
-
REL-MR-120AC/21-21AU - Jednotlivá relé 2961477
-
REL-MR-230AC/21-21AU - Jednotlivá relé 2961480
-
REL-MR- 24DC/1IC - Jednotlivá relé 2961341
-
REL-MR- 24DC/21HC/MS - Jednotlivá relé 2987888
-
REL-MR- 24AC/21HC/MS - Jednotlivá relé 2987891
-
REL-MR-120AC/21HC/MS - Jednotlivá relé 2987901
-
REL-MR-230AC/21HC/MS - Jednotlivá relé 2987914
-
REL-MR- 24DC/21HC AU/MS - Jednotlivá relé 2987927
-

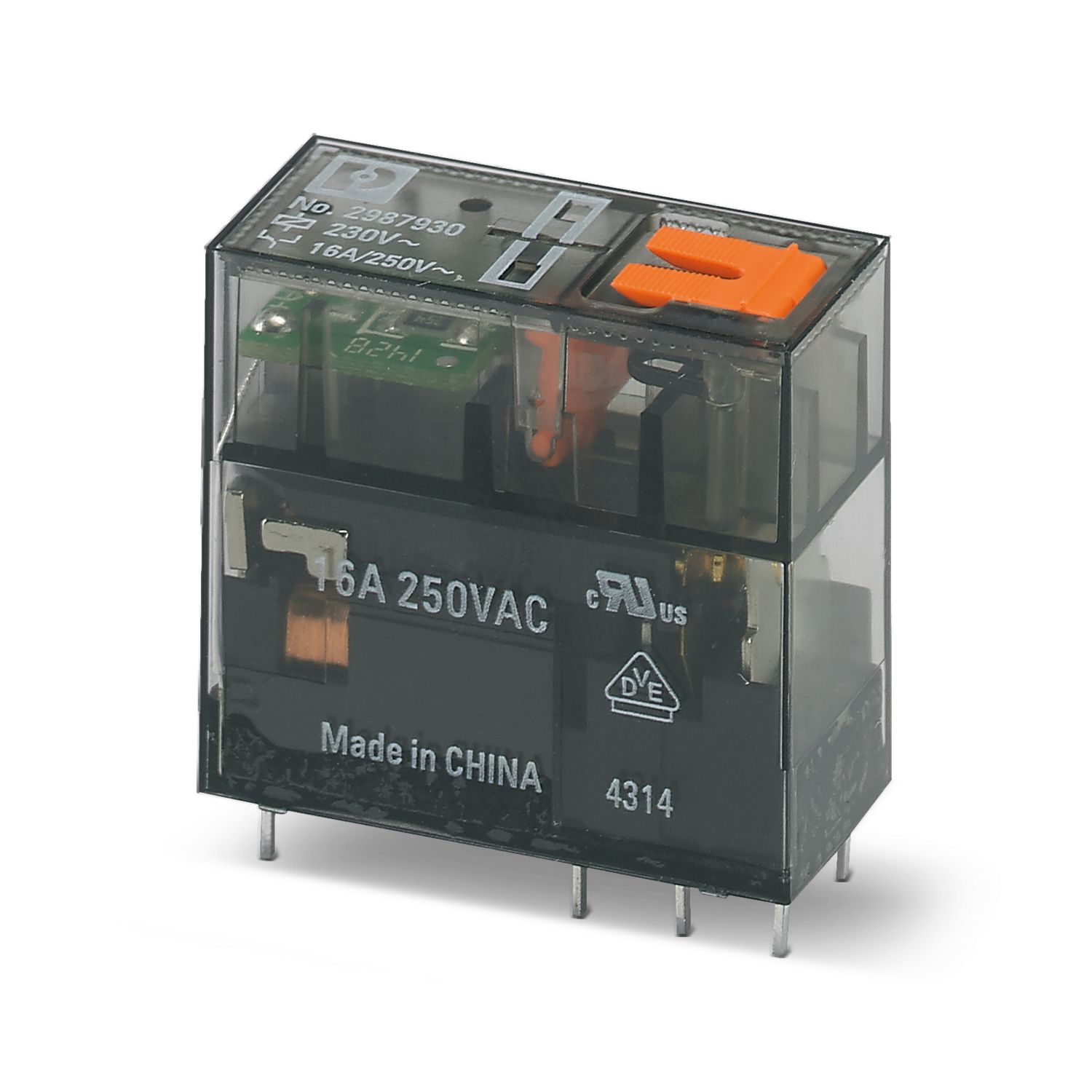

REL-MR-230AC/21HC AU/MS - Jednotlivá relé 2987930
-
REL-MR- 24DC/21-21/MS - Jednotlivá relé 2987943
-
REL-MR- 24AC/21-21/MS - Jednotlivá relé 2987956
-
REL-MR-120AC/21-21/MS - Jednotlivá relé 2987969
-
REL-MR-230AC/21-21/MS - Jednotlivá relé 2987972
-

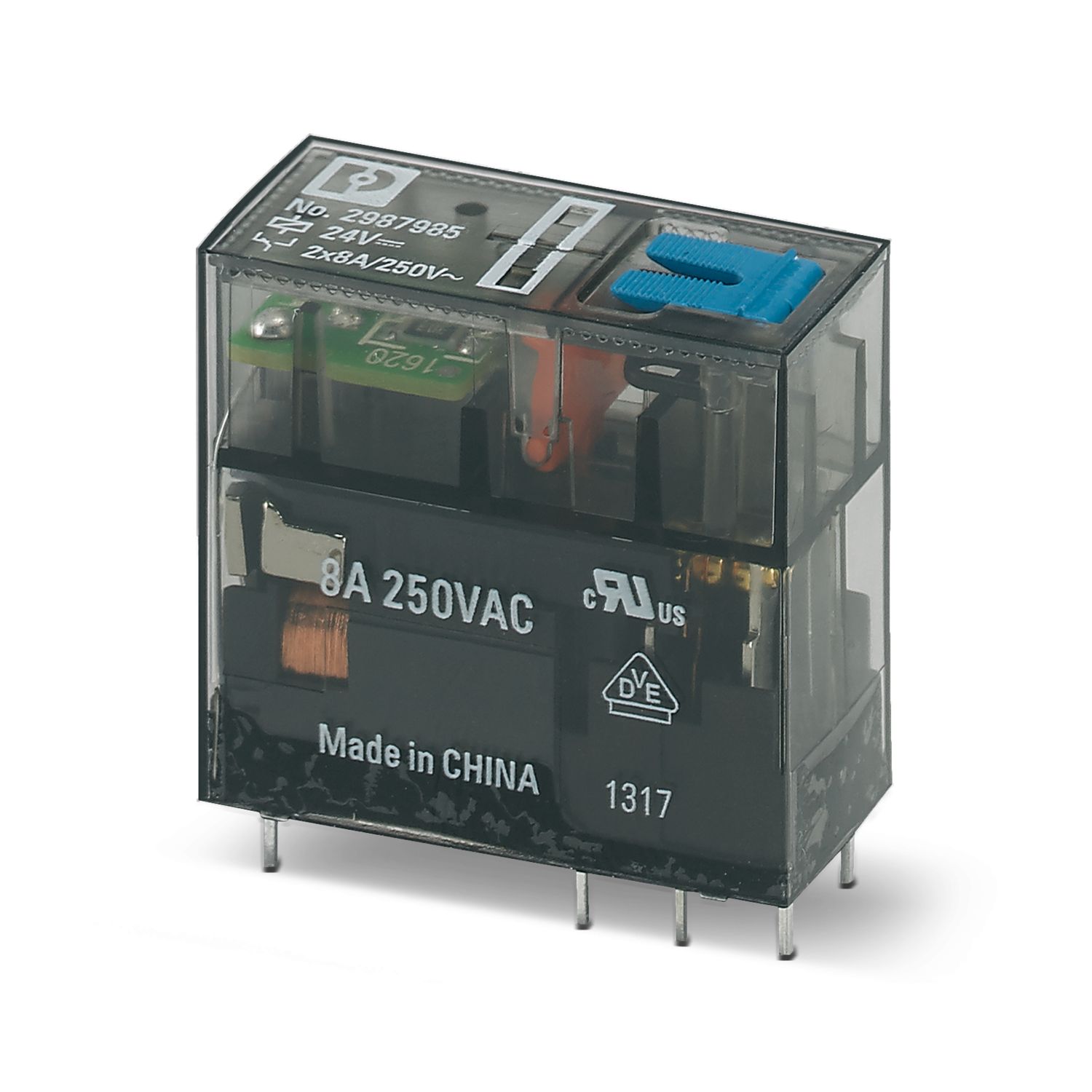

REL-MR- 24DC/21-21AU/MS - Jednotlivá relé 2987985
-
REL-MR-230AC/21-21AU/MS - Jednotlivá relé 2987998
-
LDP- 12- 24DC - Výměnný modul 2833657
-
LDP- 48- 60DC - Výměnný modul 2833660
-
LDP-110DC - Výměnný modul 2833673
-
LV- 12- 24UC - Výměnný modul 2833712
-
LV-120-230AC/110DC - Výměnný modul 2833738
-
V-120-230UC - Výměnný modul 2833880
-
RC-120-230UC - Výměnný modul 2833767
-
MP 1 - Označovací štítky 2833631
-
EML (15X6)R YE - Štítek 0819288
Vaše výhody
Řada patic relé k osazení 1 nebo 2 relé s přepínačem nebo elektronického relé
Příchytka relé s popisovacím polem a funkcí uvolnění
Výměnné vstupní / odrušovací moduly
