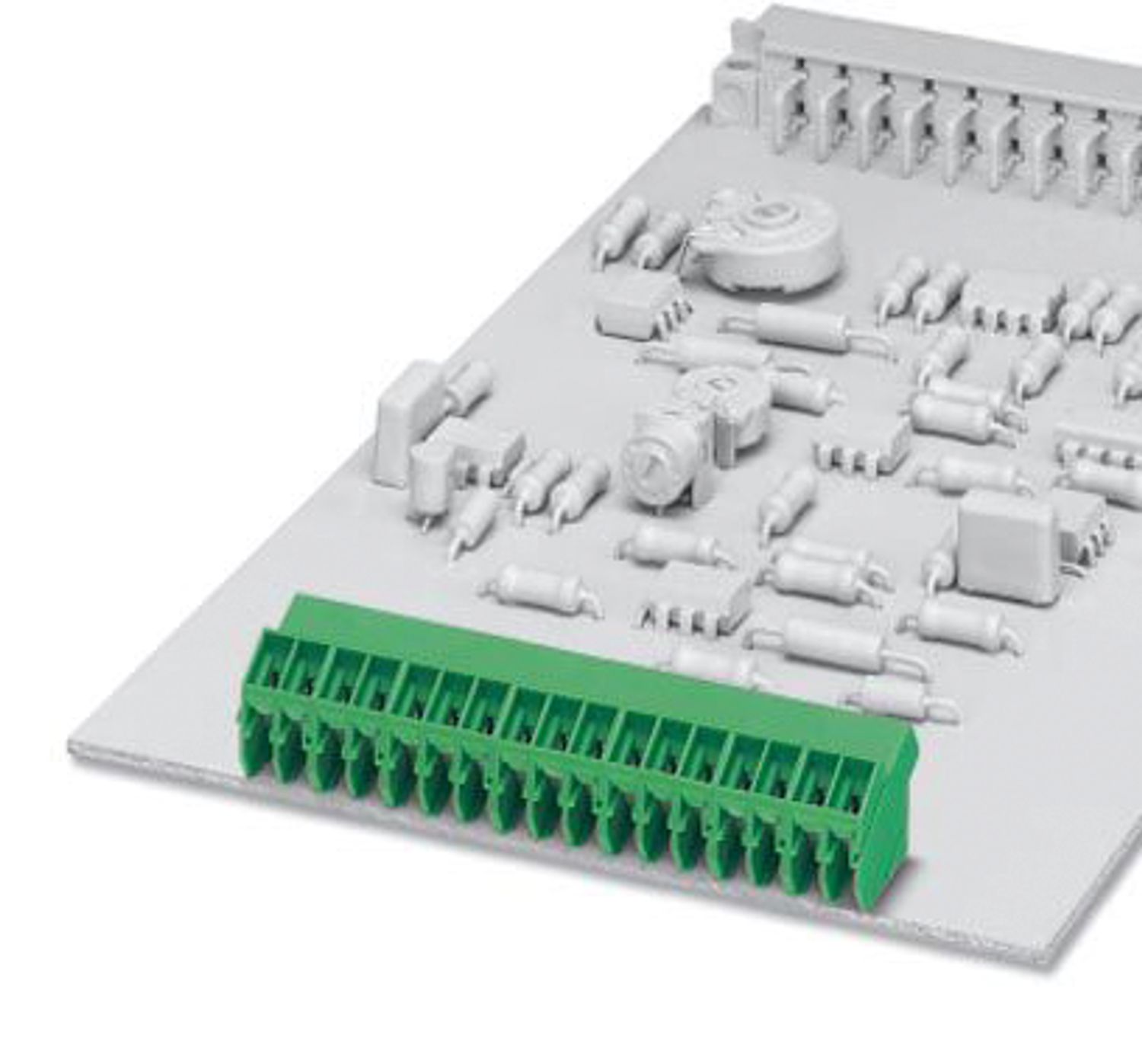

Nevyměnitelná svorka desky s plošnými spoji, jmenovitý proud: 12 A, jmenovité napětí (III/2): 160 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 3, počet řad: 1, počet pólů na řadu: 3, řada výrobků: SMKDS 1,5, rozteč: 3,5 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, montáž: Vlnové pájení, směr připojení vodič/deska: 35 °, barva: světle šedá, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,5 mm, počet pájecích kolíků na každý potenciál: 1, způsob balení: zabaleno v krabici
| Typ produktu | Nevyměnitelná svorka desky s plošnými spoji |
| Produktová řada | SMKDS 1,5 |
| Produktová řada | COMBICON Terminals S |
| Provedení | Řaditelná svorka pro plošné spoje |
| Počet pólů | 3 |
| Rozteč | 3,5 mm |
| Počet přípojek | 3 |
| Počet řad | 1 |
| Počet potenciálů | 3 |
| Uspořádání kolíků | Lineární pinning |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 12 A |
| Jmenovité napětí UN | 160 V |
| Jmenovité napětí (III/3) | 160 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| Jmenovité napětí (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| Jmenovité napětí (II/2) | 320 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| Technologie připojení | |
| Provedení | Řaditelná svorka pro plošné spoje |
| Jmenovitý průřez | 1,5 mm² |
| Připojení vodiče | |
| Typ připojení | Šroubová svorka s tahovým pouzdrem |
| Průřez vodiče tuhý | 0,08 mm² ... 1,5 mm² |
| Průřez vodiče ohebný | 0,08 mm² ... 1,5 mm² |
| Průřez vedení AWG | 28 ... 16 |
| Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky | 0,25 mm² ... 1,5 mm² |
| Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou | 0,25 mm² ... 1,5 mm² |
| 2 vodiče se stejným průřezem, tuhé | 0,08 mm² ... 0,5 mm² |
| 2 vodiče se stejným průřezem, ohebné | 0,08 mm² ... 0,75 mm² |
| 2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky | 0,25 mm² ... 0,34 mm² |
| Délka odizolování | 7 mm |
| Typ pohonu hlavy šroubu | Podélná štěrbina (L) |
| Utahovací moment | 0,22 Nm ... 0,25 Nm |
| Způsob montáže | Vlnové pájení |
| Uspořádání kolíků | Lineární pinning |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Kovový povrch bod připojení (povrchová vrstva) | Cín (5 - 7 µm Sn) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (5 - 7 µm Sn) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | světle šedá (7035) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 | 850 |
| Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 | 775 |
| Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 | 125 °C |
| Návod na použití | Pro zajištění bezpečného připojení vodiče dodržujte definovaný utahovací moment. Zejména u dvoupólových a třípólových svorek desky plošných spojů to nemůže zachytit jediný pájecí trn na jedno kontaktní místo. Svorky musejí být proto podepřeny v místě připojení vodiče (fixováno ručně, podepření o pouzdro). |
| Výkres v měřítku |
|
| Rozteč | 3,5 mm |
| Šířka [w] | 10,5 mm |
| Výška [h] | 15,5 mm |
| Délka [l] | 13,7 mm |
| Konstrukční výška | 12 mm |
| Délka pájecího kolíku [P] | 3,5 mm |
| rozměry kolíku | 0,6 x 1 mm |
| Design desky plošných spojů | |
| vzdálenost kolíků | 3,5 mm |
| Průměr vyvrtaného otvoru | 1,3 mm |
| Zkouška poškození vodiče a uvolnění | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Výsledek | Zkouška vykonána úspěšně |
| Zkouška tahem | |
| Specifikace zkoušky | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Průřez vodiče / typ vodiče / tažná síla požadovaná/skutečná hodnota | 0,08 mm² / tuhý / > 10 N |
| 0,08 mm² / flexibilní / > 10 N | |
| 1,5 mm² / tuhý / > 40 N | |
| 1,5 mm² / flexibilní / > 40 N | |
| Zkouška zahřívání | |
| Specifikace zkoušky | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Požadavek na zkoušku oteplení | Součet teploty okolí a ohřevu připojovací svorky desky plošných spojů nesmí překročit horní mezní teplotu. |
| Krátkodobý výdržný proud | |
| Specifikace zkoušky | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Izolační odpor | |
| Specifikace zkoušky | DIN EN 60512-3-1:2003-01 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 160 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 2 mm |
| Izolační pevnost (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 1,5 mm |
| Izolační pevnost (II/2) | 320 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 1,6 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 5g (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška žhavým drátem | |
| Specifikace zkoušky | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Teplota | 850 °C |
| Doba působení | 5 s |
| Stárnutí | |
| Specifikace zkoušky | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 105 °C (V závislosti na křivce proudové kapacity/zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Způsob balení | zabaleno v krabici |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| B | ||||
| 250 V | 10 A | 30 - 14 | ||
| D | ||||
| 300 V | 10 A | 30 - 14 | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 14 A | 0,2 - 1,5 | ||
