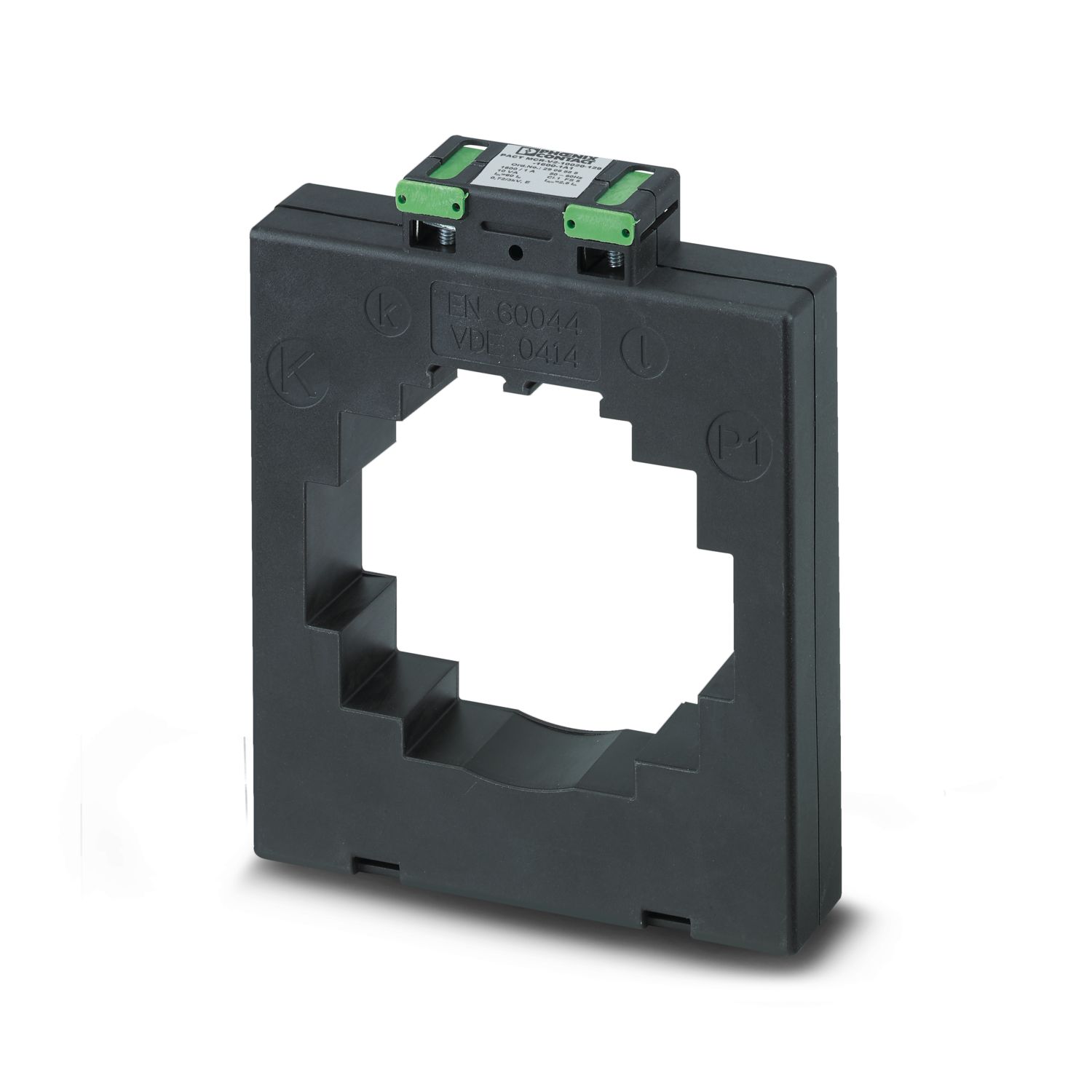

PACT MCR-V2-10020-129-1600-1A1
-
Měnič proudu
2905888
Násuvný proudový měnič, primární proud 1600 A AC; sekundární proud 1 A AC; třída přesnosti 1; jmenovitý výkon 10 VA
Detaily výrobku
| Typ produktu | Prevodník proudu |
| Izolační pevnost | 1 kV (Fáze/neutrální vodič) |
| Všeobecně | |
| Schopný kalibrace | ne |
| Typ měniče | Násuvný proudový měnič |
| Měnič proudu | |
| Jmenovitý výkon | 10 VA |
| Tepelný jmenovitý krátkodobý proud | Ith = 60 * In |
| Tepelný jmenovitý trvalý proud | Id = 1,2 * In |
| Jmenovitý rázový proud | Idyn = 2,5 * Ith |
| Jmenovitá frekvence fn | 50 Hz |
| 60 Hz | |
| Primární jmenovitý proud lpn | 0 A ... 1600 A |
| Schopný kalibrace | ne |
| Typ měniče | Násuvný proudový měnič |
| Signál | |
| Sekundární jmenovitý proud lsn | 1 A AC |
| Nadproud-mezní faktor | FS 5 |
| Třída přesnosti | 1 |
| Typ připojení | Šroubové připojení |
| Průřez vodiče ohebný | 2x 2,5 mm² ... 4 mm² (Sekundární svornice) |
| Rozměry zboží | |
| Šířka | 30 mm |
| Výška | 156 mm |
| Hloubka | 129 mm |
| Rozměry zboží při alternativní montáži | |
| Šířka | 129 mm |
| Výška | 156 mm |
| Hloubka | 30 mm |
| Měděná přípojnice | |
| Šířka | 100 mm |
| Výška | 10 mm |
| Měděná přípojnice 2 | |
| Šířka | 80 mm |
| Výška | 64 mm |
| Kruhový vodič | |
| Průměr | 85 mm |
| Materiál pouzdra | PA 6.6 |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -25 °C ... 40 °C |
| Teplota prostředí (skladování/přeprava) | -25 °C ... 40 °C |
| Přípustná vlhkost vzduchu (provoz) | Použití jen v interiérech, bez kondenzace |
| Třída izolačního materiálu | E |
| CE | |
| Certifikát | CE shoda |
| UKCA | |
| Certifikát | Shoda UKCA |
| Normy/předpisy | EN 50178 |
| EN 61869 |
| Objednací číslo | 2905888 |
| Ks/bal. | 1 Kus |
| Minimální objednané množství | 1 Kus |
| Upozornění | Vyrobeno na zakázku (nelze vrátit) |
| Prodejní kód | CMM |
| Kód výrobku | CMMA11 |
| GTIN | 4055626004891 |
| Hmotnost/kus (včetně obalu) | 538,4 g |
| Hmotnost/kus (bez obalu) | 250 g |
| Číslo celní sazby | 85043129 |
| Země původu | DE |
| EU RoHS | |
| Splňuje požadavky dle směrnice RoHS | Ano (Žádná řízení o výjimkách) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
|
| EU REACH SVHC | |
| Upozornění na kandidátní látku REACH (č. CAS) | Žádná látka s hmotnostním podílem vyšším než 0,1 % |
