FLT 35/3+1 CTRL-0.9/I
-
Kombinovaný svodič typ 1+2
2856317
Svodič Typ 1/Class I/B se zapouzdřeným jiskřištěm Arc-Chopping a zapalovací elektronikou s kontrolkou, čtyřkanálový, pro zapojení 3 + 1. Úroveň ochrany: 0,9/ 1,5 kV. šířka pouzdra: 70 mm (4 HM)
Detaily výrobku
| Typ produktu | Kombinovaný svodič |
| Zkušební třída IEC | I |
| T1 | |
| EN Type | T1 |
| Provedení | Modul nosné lišty, jednodílný |
| Hlášení přepěťová ochrana defektní | opticky |
| Jmenovitá frekvence fN | 50 Hz |
| 60 Hz | |
| Jmenovité napětí UN | 230 V AC (230/400 V AC ... 240/415 V AC) |
| 400 V AC |
| Typ připojení | Šroubové připojení |
| Závit šroubu | M5 |
| Utahovací moment min. | 4,5 Nm |
| Délka odizolování | 14,5 mm |
| Min. průřez vodiče, ohebný | 0,5 mm² |
| Max. průřez vodiče, ohebný | 25 mm² |
| Min. průřez vodiče, tuhý | 0,5 mm² |
| Max. průřez vodiče, tuhý | 35 mm² |

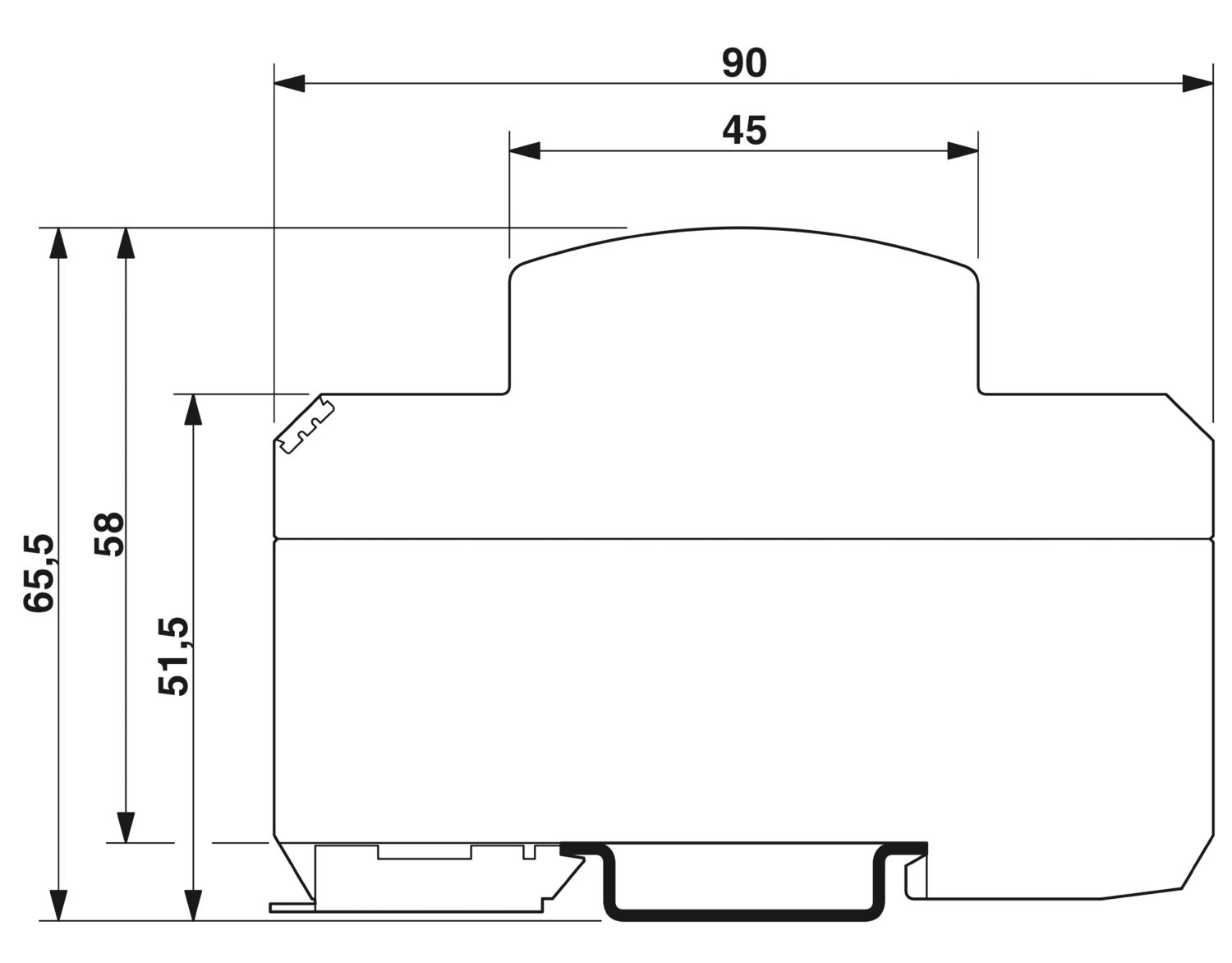

| Výkres v měřítku |
|
| Šířka | 70,8 mm |
| Výška | 94 mm |
| Hloubka | 65,5 mm |
| Dělicí jednotka | 4 HM |
| Třída hořlavosti podle UL 94 | V0 |
| Materiál pouzdra | PA |
| Mechanické údaje | |
| Otevřená boční stěna | Ne |
| Směr působení | 3L-N & N-PE |
| Jmenovitá frekvence fN | 50 Hz |
| 60 Hz | |
| Nejvyšší trvalé napětí UC | 260 V |
| Nejvyšší trvalé napětí UC (L-N) | 260 V AC |
| Nejvyšší trvalé napětí UC (N-PE) | 260 V AC |
| Proud ochranným vodičem IPE | ≤ 20 µA |
| Provozní proud IC při UN | ≤ 7,5 mA (3x L-N) |
| Jmenovitý proud svodiče ln (8/20) μs (L-N) | 100 kA |
| Jmenovitý proud svodiče In (8/20) μs (L-PE) | 50 kA |
| Jmenovitý výbojový proud ln (8/20) μs (N-PE) | 50 kA |
| Zhášecí schopnost následného proudu Ifi (L-N) | 3 kA |
| Schopnost zhášení následného proudu lfi (N-PE) | 500 A |
| Ochranná úroveň Up (L-N) | ≤ 0,9 kV |
| Ochranná úroveň Up (N-PE) | ≤ 1,5 kV |
| Doba odezvy tA (L-N) | ≤ 100 ns |
| Doba odezvy tA (N-PE) | ≤ 100 ns |
| Maximální předjištění při připojení odbočkou vedení | 125 A (gL) |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -40 °C ... 85 °C |
| Přípustná vlhkost vzduchu (provoz) | ≤ 95 % |
| Vzdušné vzdálenosti a dráhy plazivých proudů | |
| Normy/předpisy | VDE 0110-1 / IEC 60664-1 / VDE 0675-6 / IEC 61643-1 |
| Normy | |
| Normy/předpisy | IEC 61643-1 |
| prEN 61643-1 | |
| E DIN VDE 0675-6/A1 | |
| E DIN VDE 0675-6/A2 | |
| Normy/předpisy | IEC 61643-1 |
| Poznámka | 1998 |
| Normy/předpisy | prEN 61643-1 |
| Normy/předpisy | E DIN VDE 0675-6/A1 |
| Poznámka | 1996 |
| Normy/předpisy | E DIN VDE 0675-6/A2 |
| Poznámka | 1996 |
| Způsob montáže | Nosná lišta: 35 mm |
