VC-K-KV-PG16 1X3/2X8
-
Kabelové šroubení
1885415
Dílčí šroubení Pg16, z plastu, sestávající z gumového těsnění s více otvory (1 x 3 mm / 2 x 8 mm) a jedním přítlačným šroubem, pro objímky kabelového šroubení VC-M-KV-PG16....
Detaily výrobku
| Bezpečnostní pokyn | |
| Bezpečnostní pokyn | VAROVÁNÍ: Konektory nesmí být zapojovány ani odpojovány pod zátěží. Nedodržení pokynů nebo nesprávné použití může mít za následek zranění osob nebo věcné škody. |
| • VAROVÁNÍ: Do provozu uvádějte pouze výrobky bez jakýchkoli závad. Výrobky musí být pravidelně kontrolovány, zda nejsou poškozeny. Defektní výrobky okamžitě dejte mimo provoz. Poškozené výrobky vyměňte. Oprava není možná. | |
| • VAROVÁNÍ: Výrobek smí instalovat a obsluhovat pouze personál s elektrotechnickou kvalifikací při zohlednění následujících bezpečnostních pokynů. Personál musí být obeznámen se základy elektrotechniky. Musí být schopen rozpoznat nebezpečí a předcházet jejich vzniku. Odpovídající symbol na obalu znamená, že pro instalaci a obsluhu je vyžadován personál s elektrotechnickou kvalifikací. | |
| • Výrobky jsou vhodné k použití při výrobě systémů, řídicích a elektrických zařízení. | |
| • Při používání konektorů v exteriéru musí být konektory odděleně chráněny před povětrnostními vlivy. | |
| • Osazenými výrobky se nesmí manipulovat ani je neodborně otevírat. | |
| • Používejte pouze protilehlé zástrčky specifikované podle norem uvedených v technických údajích (například ty, které jsou uvedeny jako příslušenství k danému produktu na internetové adrese phoenixcontact.com/products). | |
| • Pokud je produkt používán přímo ve spojení s produkty třetích stran, odpovědnost nese uživatel. | |
| • Při provozním napětí > 50 V AC musí být elektricky vodivé kryty konektorů uzemněny. | |
| • Dbejte na to, aby bylo ochranné nebo funkční (provozní) uzemnění správně připojeno. | |
| • Pro sloučení více proudových obvodů v jednom kabelu a/nebo jednom konektoru platí norma VDE 0100/1.97 § 411.1.3.2 a DIN EN 60 204/11.98 § 14.1.3 | |
| • Dodržujte příslušné technické údaje. Informace naleznete na těchto místech: o na výrobku, o na obalové etiketě, o v dodané dokumentaci, o na internetové adrese phoenixcontact.com/products u příslušného výrobku. |
|
| • Používejte pouze nástroje doporučené společností Phoenix Contact. | |
| • U produktu je třeba dodržovat montážní pokyny / podklady provedení v sekci stahování na internetové adrese phoenixcontact.com/products. | |
| • Nezapojené konektory uzavřete do ochranného krytu. Vhodné příslušenství naleznete v sekci příslušenství na internetové adrese phoenixcontact.com/products u daného výrobku | |
| • Používejte konektor, pouze pokud je zcela zapojen. | |
| • Při pokládání kabelu dbejte na to, aby tahové zatížení konektorů nepřekračovalo normativně definované limity. | |
| • Dodržujte minimální poloměr ohybu kabelu. Kabel položte, aniž byste ho překrucovali. | |
| • Konektor se během normálního provozu zahřívá. V závislosti na okolních podmínkách se může povrch konektoru i nadále zahřívat. V takovém případě je uživatel odpovědný za připojení výstrah (např. norma DIN EN ISO 13732-1:2008-12). | |
| Typ produktu | Vícenásobné šroubení |
| Produktová řada | VARIOCON |
| Počet vedení | 3 |
| Druh šroubení | Dílčí šroubení |
| Stíněno | ne |
| Vnější průměr vedení | 2,5 mm ... 3 mm (Vedení 1) |

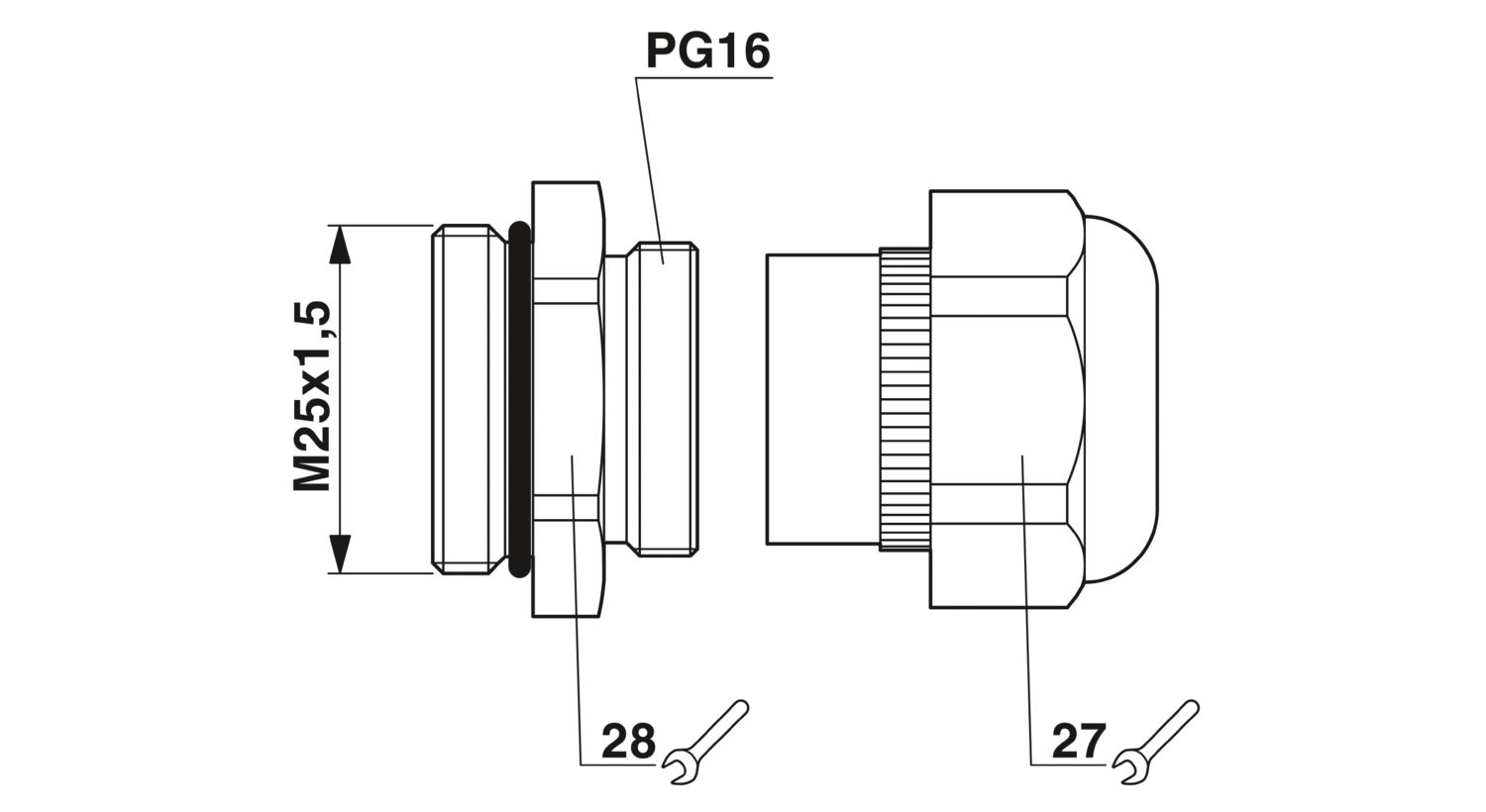

| Výkres v měřítku |
|
| Šířka | 29,5 mm |
| Výška | 29,5 mm |
| Délka | 23,5 mm |
| Klíčový otvor čepičkové matice | 27 mm |
| Typ závitu strany těsnění | Pg16 |
| Barva | šedá |
| Materiálem Těsnění | TPE |
| Materiálem Pouzdro | Polykarbonát |
| Vnější průměr vedení Vedení 1 | 2,5 mm ... 3 mm (Vedení 1) |
| Mechanické údaje | |
| Druh šroubení | Dílčí šroubení |
| Okolní podmínky | |
| Krytí | IP65 |
| IP65 | |
| Teplota prostředí (provoz) | -20 °C ... 100 °C |
