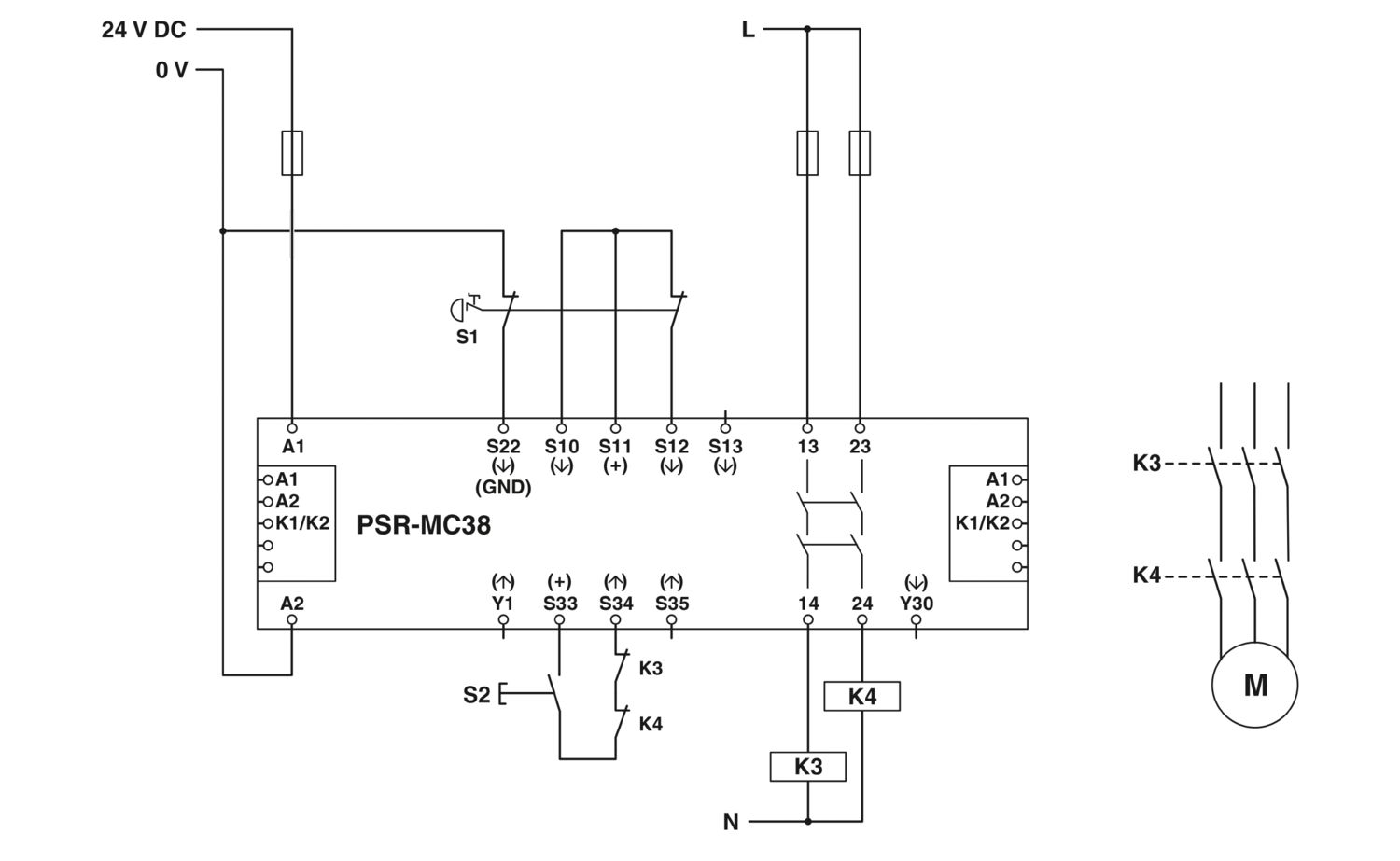

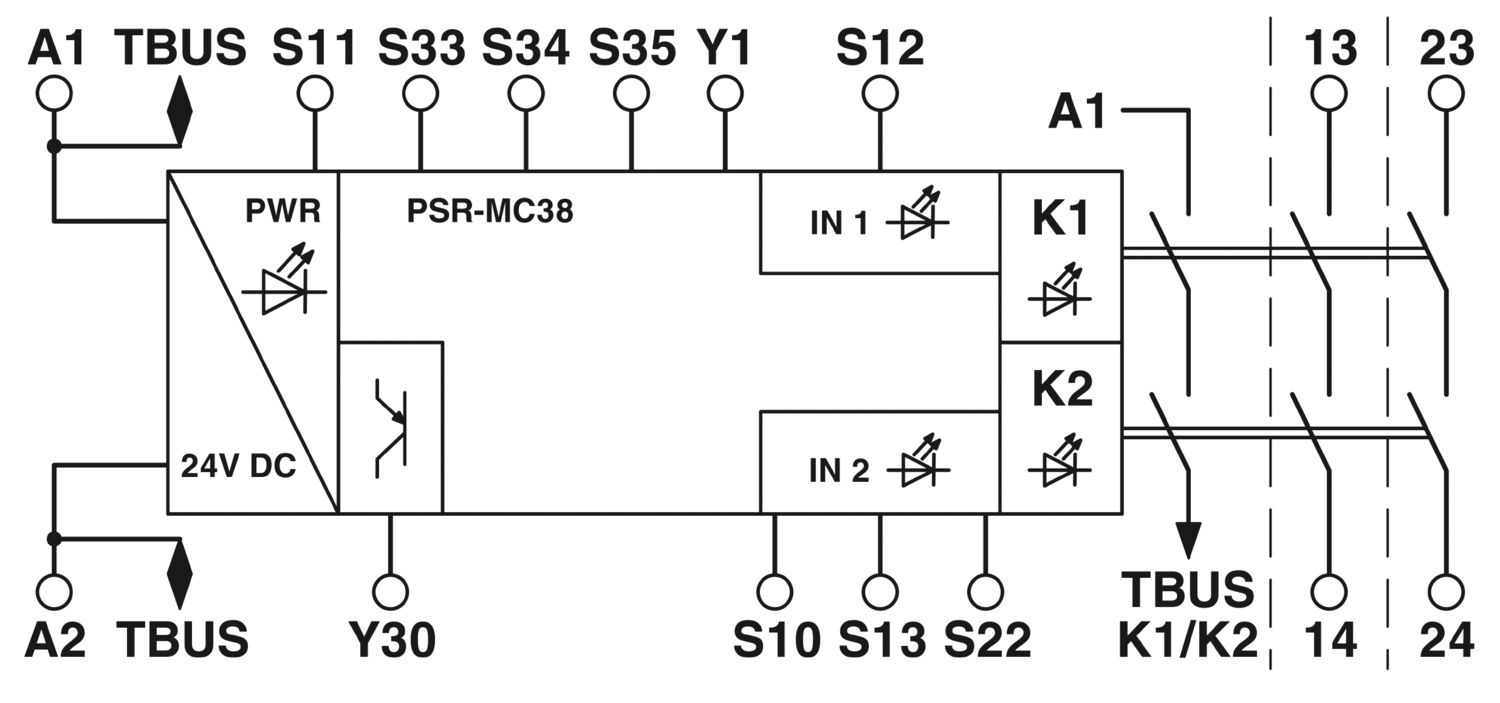

PSR-MC38-2NO-1DO-24DC-SC - Bezpečnostní relé

1009831

Bezpečnostní relé pro nouzové zastavení, ochranné dveře a světelné mříže do SIL 3, kat. 4, PL e, 1- nebo 2kanálový provoz, automatické nebo ruční spouštění s dohledem, 2 povolovací trasy, 1 výstup hlášení, rozhraní TBUS, U_S = 24 V DC, zásuvná šroubová svornice

Zdarma ke stažení. Soubory ke stažení

Návod na použití
Návod na použití	Pouze pro průmyslové použití

Typ produktu	Bezpečnostní relé
Produktová řada	PSRmini
aplikace	Nouzové zastavení
	Ochranné dveře
	Světelná závora
	Magnetický spínač
	Zprostředkovač
Ovládání	1kanálový a 2kanálový
typ relé	Elektromechanické relé s nuceně vedenými kontakty podle IEC/EN 61810-3
Izolační vlastnosti
Kategorie přepětí	III
Stupeň znečištění	2
Doby
Doba odezvy typická	200 ms (automatické spuštění)
	30 ms (manuální, dohlížený start)
Typická doba odezvy při U_s	200 ms (při ovládání přes A1)
typická doba návratu	25 ms (při ovládání přes senzorové obvody)
	60 ms (při ovládání přes A1)
doba restartu	< 1 s (Doba bootování)
Doba regenerace	< 500 ms

Maximální ztrátový výkon při jmenovité podmínce	16,6 W (při U_S = 26,4 V, I_L² = 72 A²)
Jmenovitý provozní režim	100 % ED
Izolační pevnost	250 V
Zatěžovací rázové napětí / izolace	Viz technický list, kapitola "Koordinace izolace".
Napájení
Název	A1/A2
Napájecí napětí jmenovitého řídicího proudového obvodu U_S	20,4 V DC ... 26,4 V DC
Napájecí napětí jmenovitého řídicího proudového obvodu U_S	24 V DC -15 % / +10 % (externě zajistit)
Jmenovitý napájecí proud I_S	typ. 75 mA
Příkon na U_S	typ. 1,8 W
Zapínací proud	< 4 A (Δt = 3 ms při U_s)
Doba filtrování	20 ms (na A1 při poklesech napětí u U_s)
Ochranné spínání	Sériová ochrana před přepólováním; Supresorová dioda

Digitální: Obvod snímačů (S10, S12, S13, S22)
Popis vstupu	vstupy snímačů s bezpečnostní funkcí
Počet vstupů	4
Rozsah vstupního napětí, signál "1"	20,4 V DC ... 26,4 V DC
Zapínací proud	< 40 mA (typ. při U_S na S10)
	< 300 mA (typ. při U_S na S12, Δt = 150 ms)
	< 3 mA (typ. při U_S na S13)
	> -300 mA (typ. při U_S na S22, Δt = 150 ms)
Doba filtrování	2 ms (na S10, S12, S13; šířka nízkých testovacích impulzů)
	1 s (na S10, S12, S13; četnost nízkých testovacích impulzů)
	Nejsou povoleny světlé zkušební impulzy / vysoké zkušební impulzy.
Současnost	∞
Maximální přípustný celkový odpor vedení	50 Ω
Ochranné spínání	Supresorová dioda
Příkon	40 mA (typ. při U_S na S10)
	45 mA (typ. při U_S na S12)
	3 mA (typ. při U_S na S13)
	-35 mA (typ. při U_S na S22, Δt = 150 ms)
Digitální: Spouštěcí obvod (Y1, S34, S35)
Popis vstupu	bez ohledu na bezpečnost
Počet vstupů	3
Rozsah vstupního napětí, signál "1"	20,4 V DC ... 26,4 V DC
Zapínací proud	< 60 mA (typ. při U_S na Y1, Δt = 150 ms)
	< 270 mA (typ. při U_S na S34, Δt = 15 ms)
	< 80 mA (typ. při U_S na S35, Δt = 25 ms)
Doba filtrování	Nejsou povoleny tmavé zkušební impulzy / nízké zkušební impulzy. Nejsou povoleny světlé zkušební impulzy / vysoké zkušební impulzy.
Maximální přípustný celkový odpor vedení	50 Ω
Ochranné spínání	Supresorová dioda
Příkon	typ. 10 mA (typ. při U_S na Y1)
	typ. 34 µA (typ. při U_S na S35)

Relé: Povolovací trasa proudu (13/14, 23/24)
Popis výstupu	bezpečnostní spínací kontakty
	po 2 spínacích kontaktech v sérii, nezpožděné, beznapěťové
Počet výstupů	2 (bez časové prodlevy)
Provedení kontaktů	2 trasy uvolněného přenosu proudu
Materiál kontaktu	AgSnO₂
Spínací napětí	min. 10 V AC/DC
	max. 250 V AC/DC (Dbejte zátěžové křivky)
Spínací výkon	min. 100 mW
Zapínací proud	min. 10 mA
	max. 6 A
Mezní trvalý proud	6 A
Kvadr. součtový proud	72 A² (Respektujte snížení výkonu)
Spínací frekvence	max. 0,5 Hz
Životnost mechanická	10x 10⁶ počet sepnutí
Výstupní zabezpečení	10 A gL/gG
	4 A gL/gG (pro aplikace Low Demand)
Hlášení: Y30
Popis výstupu	PNP
	bez ohledu na bezpečnost
Počet výstupů	1
Napětí	cca. 23,9 V DC (U_s - 0,1 V)
Proud	max. 100 mA
zapínací proud maximální	500 mA (Δt = 1 ms při U_s)
Ochranné spínání	Supresorová dioda

Technologie připojení
výměnný	ano
Připojení vodiče
Typ připojení	Šroubové připojení
Průřez vodiče tuhý	0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný	0,2 mm² ... 2,5 mm²
Průřez vodiče AWG	24 ... 12
Délka odizolování	7 mm
Závit šroubu	M3
Utahovací moment	0,5 Nm ... 0,6 Nm

Ukazatel stavu	4 x LED (zelená)
Ukazatel provozního napětí	1 × LED (zelená)

Šířka	22,5 mm
Výška	112,2 mm
Hloubka	114,5 mm

Barva (Pouzdro)	žlutá (RAL 1018)
Materiál pouzdra	PA

Bezpečnostně technické údaje
Kategorie zastavení	0
Bezpečnostně technické údaje: EN ISO 13849
Kategorie	4 (5 A DC13; 5 A AC15; 8760 spínacích cyklů za rok)
Performance Level (PL)	e
Bezpečnostně technické údaje: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3
Bezpečnostně technické údaje: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3
Bezpečnostně technické údaje: EN IEC 62061
Safety Integrity Level (SIL)	3

Okolní podmínky
Druh ochrany	IP20
Krytí Místo vestavení minimální	IP54
Teplota prostředí (provoz)	-20 °C ... 55 °C (Respektujte snížení výkonu)
Teplota prostředí (skladování/přeprava)	-40 °C ... 70 °C
Výška nasazení	≤ 2000 m (přes NN)
Max. přípustná vlhkost vzduchu (skladování/doprava)	75 % (v průměru, 85 % občasně, bez orosení)
Max. příp. vzdušná vlhkost (provoz)	75 % (v průměru, 85 % občasně, bez orosení)
Šok	15g
Vibrace (provozní)	10 Hz ... 150 Hz, 2g

CE
Označení	CE shoda

Způsob montáže	Montáž na nosnou lištu
Montážní pokyny	viz zátěžová křivka
Montážní poloha	vertikálně nebo horizontálně

Objednací číslo	1009831
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DNA
Kód výrobku	DNA181
Strana katalogu	Strana 223 (C-6-2019)
GTIN	4055626482705
Hmotnost/kus (včetně obalu)	212,33 g
Hmotnost/kus (bez obalu)	169,38 g
Číslo celní sazby	85371098
Země původu	DE

Kompatibilní produkty

Příslušenství

Vaše výhody

Až do kat. 4/PL e podle normy ISO 13849-1, SIL 3 podle normy EN IEC 62061, SIL 3 podle normy IEC 61508

1- a 2kanálové ovládání

2 povolovací cesty proudu, 1 digitální výstup hlášení

Pro dohled nouzového zastavení a ochranné mříže, jakož i pro vyhodnocování světelných závor

Rozhraní TBUS pro připojení hybridních spouštěčů motorů CONTACTRON a napájecích zdrojů MINI POWER

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Lead (č. CAS: 7439-92-1)
SCIP	4d970b5f-c2f8-453e-aee7-b21159620cd5

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PSR-MC38-2NO-1DO-24DC-SC - Bezpečnostní relé

1009831

Detaily výrobku

ECLASS

ETIM

UNSPSC

Functional Safety

cULus Listed

Kompatibilní produkty

Vaše výhody

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PSR-MC38-2NO-1DO-24DC-SC - Bezpečnostní relé 1009831

Detaily výrobku

ECLASS

ETIM

UNSPSC

Kompatibilní produkty

PSR-TBUS - Konektor sběrnice na nosnou lištu 2890425

ME 17,5 TBUS 1,5/ 5-ST-3,81 GN - Konektor sběrnice na nosnou lištu 2709561

ELR H5-IES-PT- 24DC/500AC-3-P - Hybridní spouštěč motoru 2909556

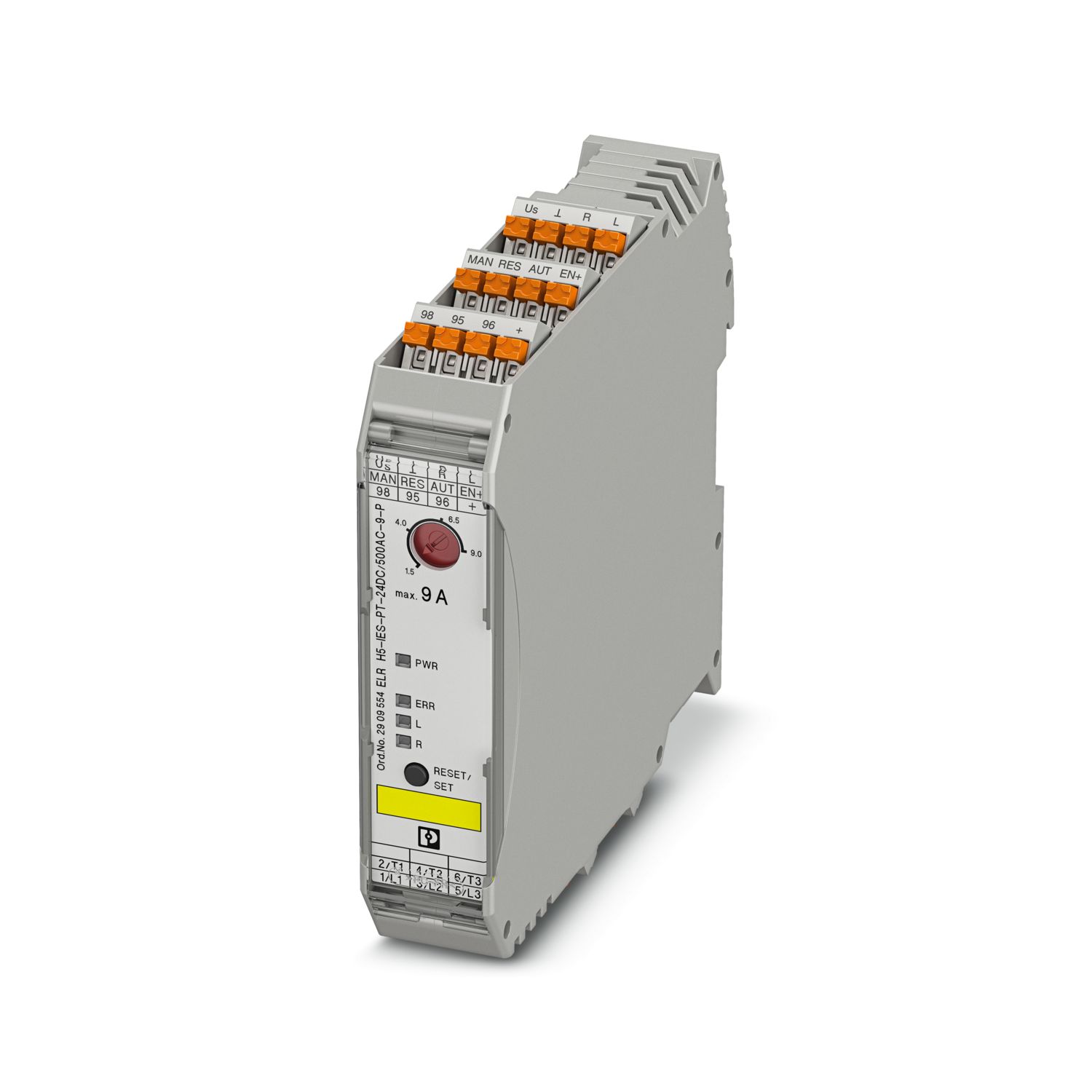

ELR H5-IES-PT- 24DC/500AC-9-P - Hybridní spouštěč motoru 2909554

ELR H5-IS-SC- 24DC/500AC-3-P - Hybridní spouštěč motoru 2908699

ELR H5-IS-SC- 24DC/500AC-9-P - Hybridní spouštěč motoru 2908697

ELR H5-IS-PT- 24DC/500AC-3-P - Hybridní spouštěč motoru 2909569

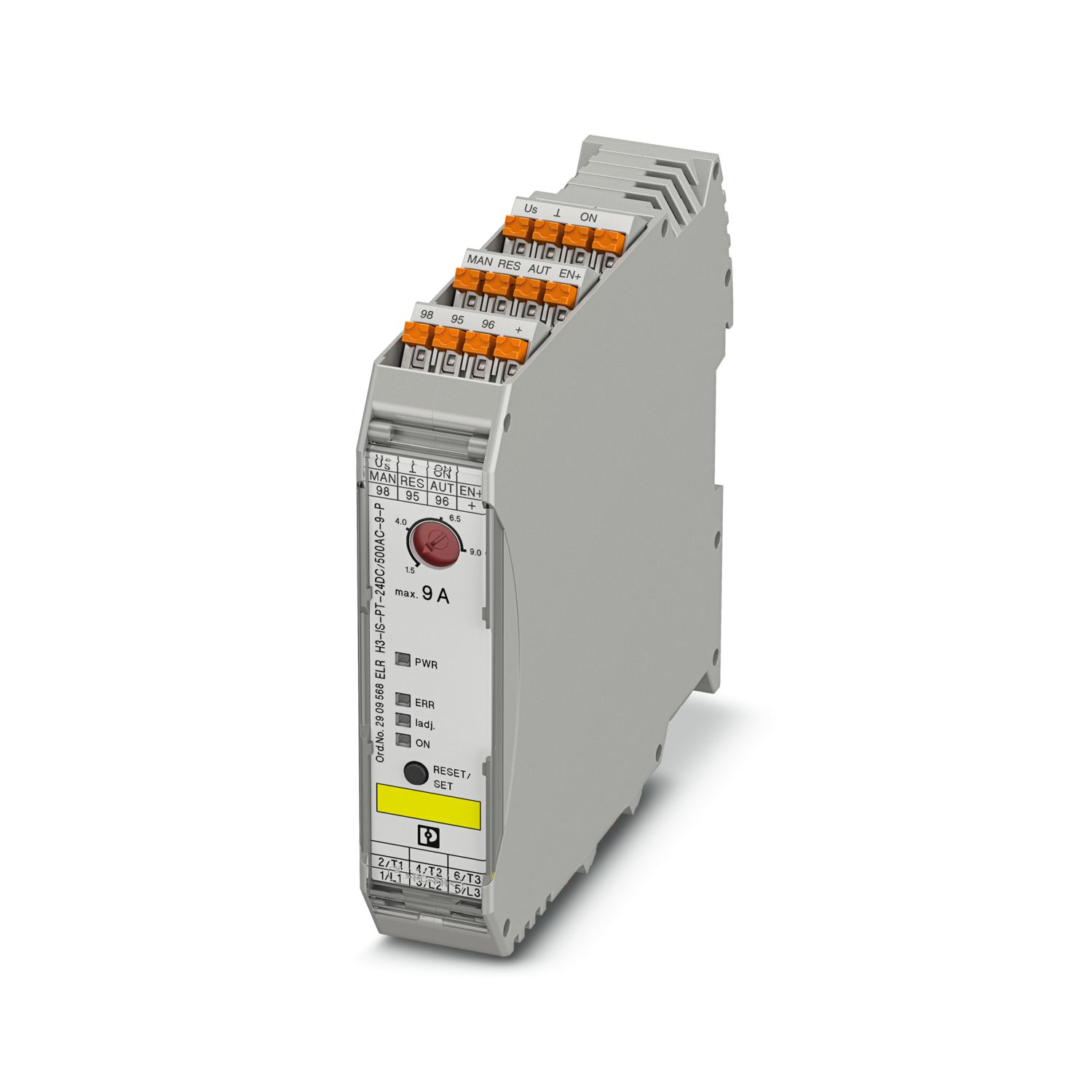

ELR H5-IS-PT- 24DC/500AC-9-P - Hybridní spouštěč motoru 2909567
