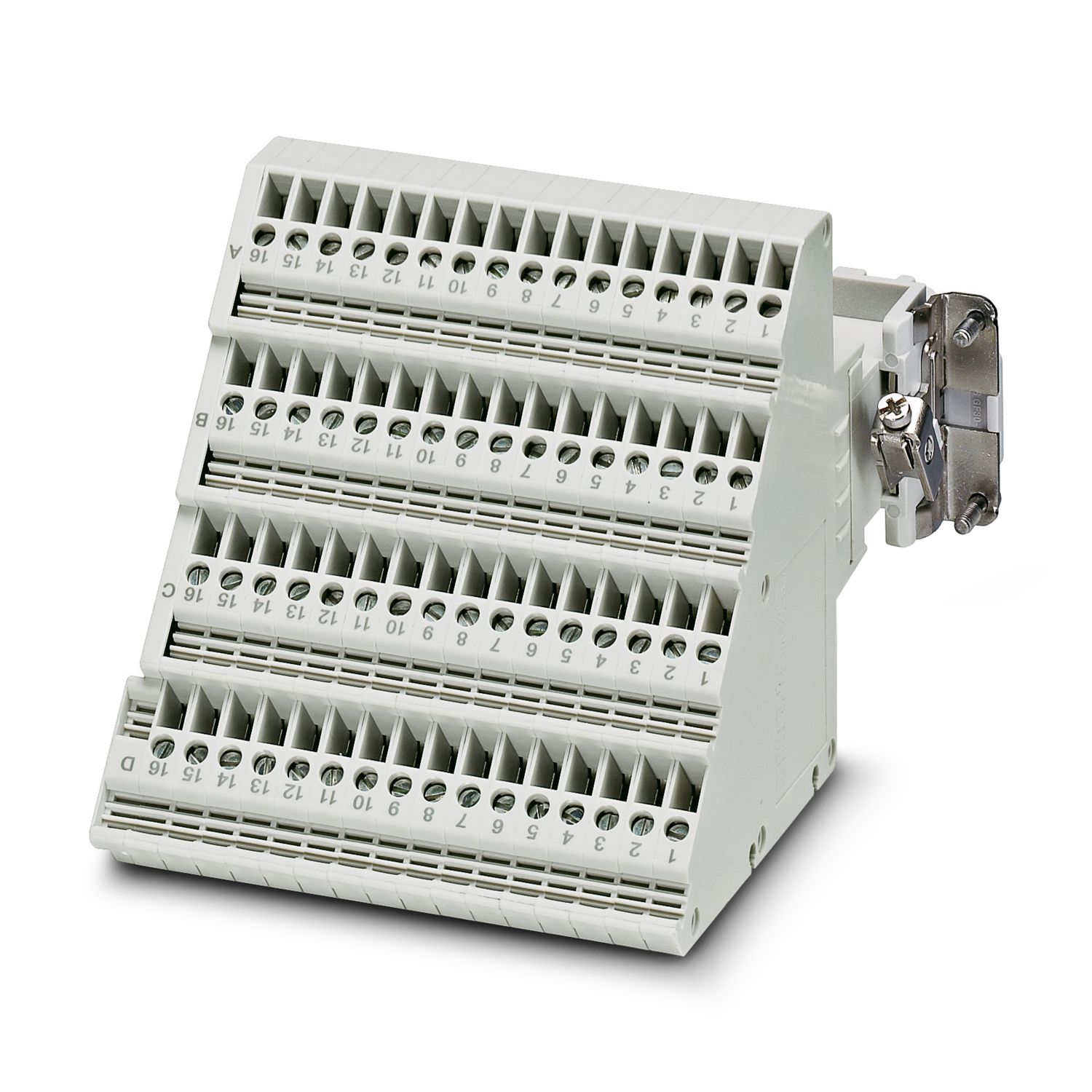

Adaptér svorek zásuvková vložka HEAVYCON, řada D64, 64pólový, přípojka ochranného vodiče pravá pro levou stranu rozvaděče, šroubové připojení
| Všeobecně | Pro montážní příruby HEAVYCON-ADVANCE a montážní kryt HEAVYCON provedení B24 |
| Všeobecně | Konektory mohou být uvedeny do provozu jen ve stavu bez zatížení/napětí. |
| Typ produktu | Adaptér svorek |
| Produktová řada | HC-D |
| Řada | HC-D |
| Provedení | B24 |
| Počet pólů | 64 |
| rozložení konektoru | 64+PE |
| Břit šroubováku | 0,5 x 3,5 mm |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Zatěžovací napětí (III/3) | 250 V |
| Zatěžovací rázové napětí | 4 kV |
| Jmenovitý proud | 10 A |
| SCCR | 5 kA (UL 2237) |
| Technologie připojení | |
| Technologie připojení | Šroubové připojení |
| Přípojka podle normy | IEC / EN |
| Připojení vodiče | |
| Průřez přípoje | 0,2 mm² ... 2,5 mm² |
| Průřez přípoje AWG | 22 ... 12 |
| Utahovací moment | 0,5 Nm ... 0,8 Nm |
| Délka odizolování dílčí žíly | 10 mm |

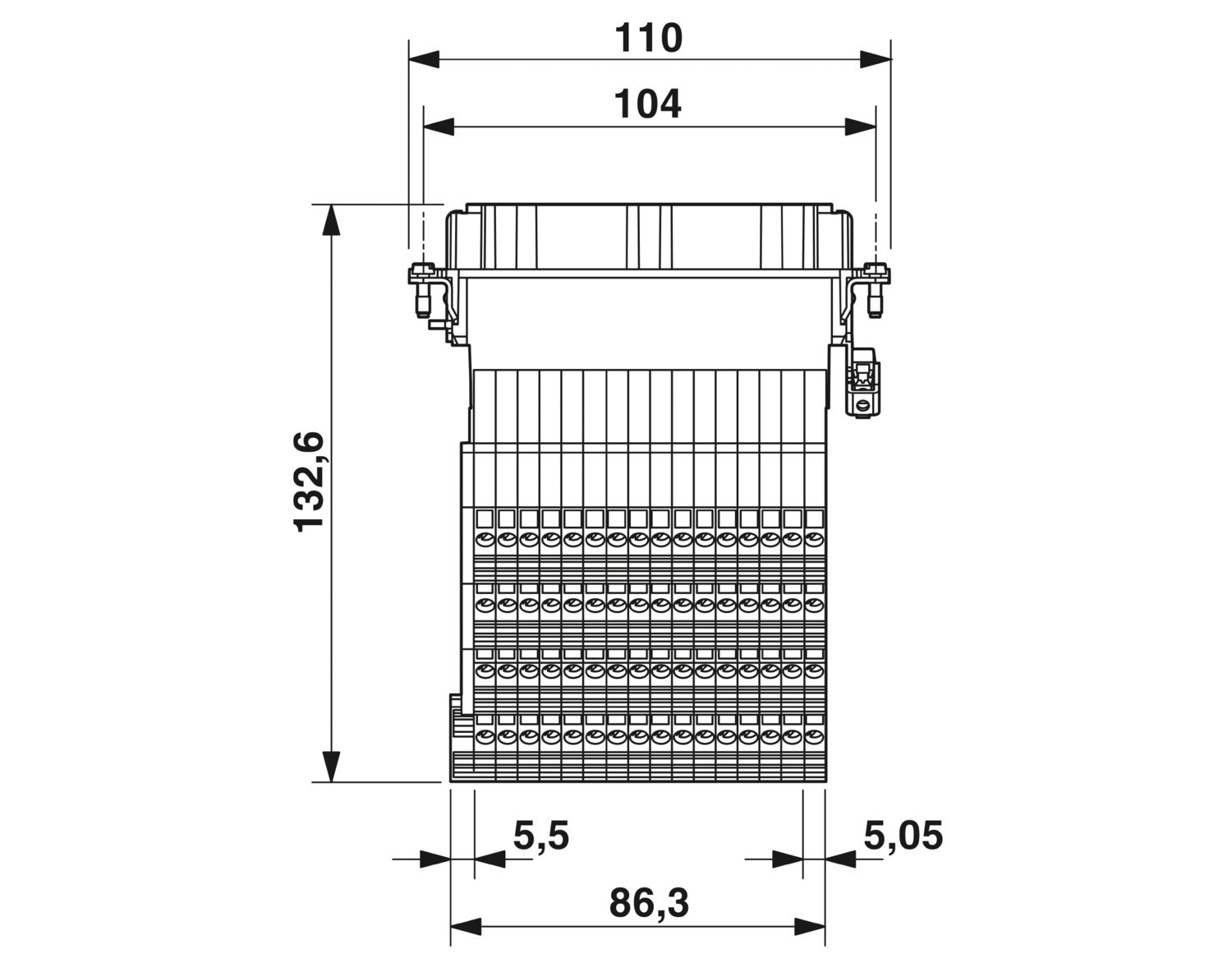

| Výkres v měřítku |
|
| Šířka | 34 mm |
| Výška | 132,6 mm |
| Délka | 110 mm |
| Vzdálenost otvorů horizontální | 104 mm |
| Vzdálenost otvorů vertikální | 27 mm |
| Třída hořlavosti podle UL 94 | V0 |
| Materiál kontakt | Slitina mědi |
| Materiál povrch kontaktu | Ag |
| Materiál držák kontaktu | PA |
| Normy / ustanovení | PA |
| Délka odizolování jednotlivých žil | 10 mm |
| Mechanické údaje | |
| Cykly zapojení | ≥ 500 |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 125 °C |
| Konstrukční a zkušební předpisy | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Zkoušky | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Zkouška | |
| Normy/předpisy | PA: Protipožární ochrana v kolejových vozidlech - R-věty: R22, R23 a R24 podle DIN EN 45545-2 (Úroveň nebezpečí HL1 - HL3) |
| Montážní pokyny | Použití v souladu s určením předpokládá montáž do pouzdra s krytím IP54 nebo vyšším |
| Ne pro montážní základnu HC EVO | |
| Ne pro montážní základnu HC EVO | |
| Ne pro pouzdro HC-B 24-AMQ-EMV |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 7 A | - 14 | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 7 A | - 14 | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 7 A | |||
