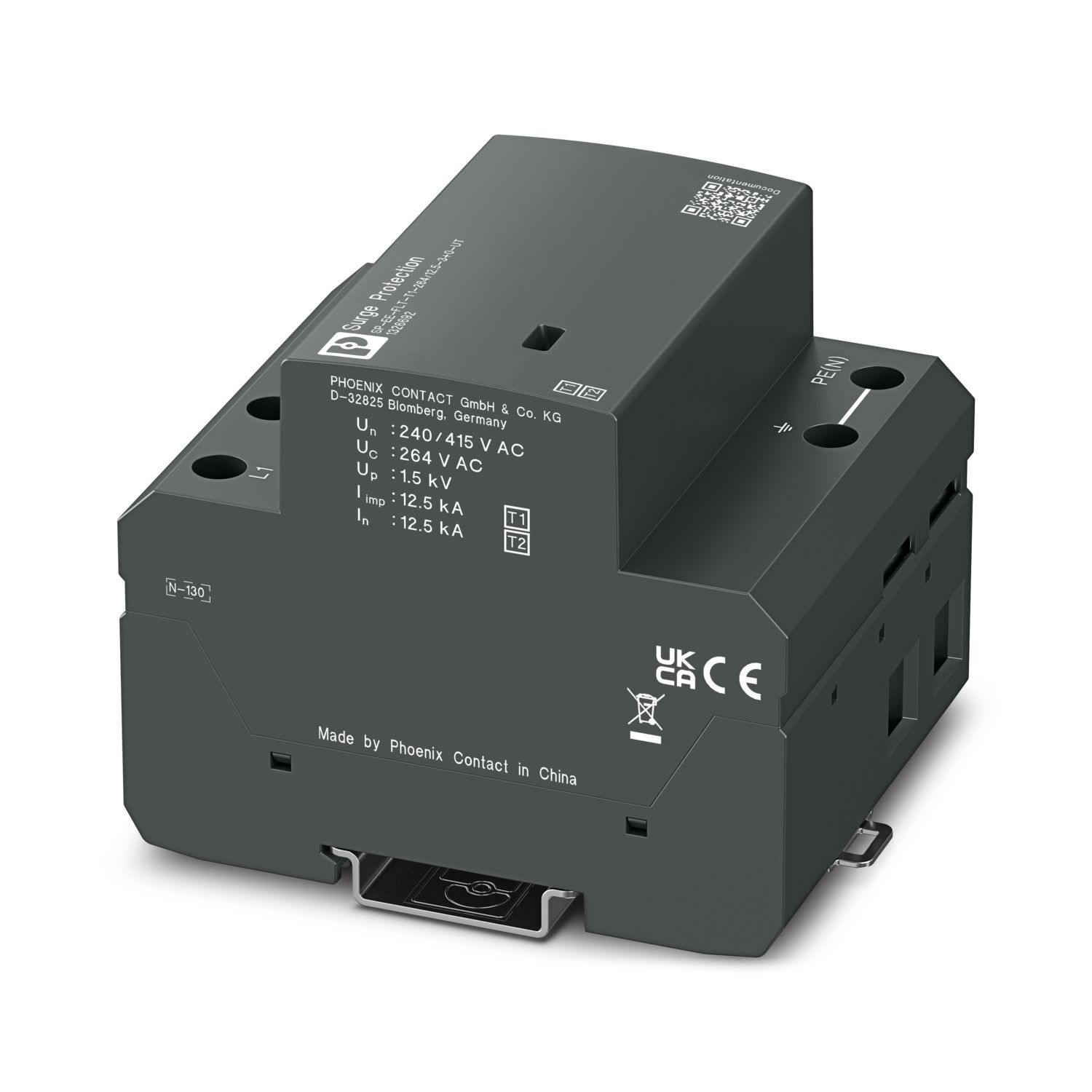

SP-EE-FLT-T1-264/12.5-3+0-UT
-
Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü
1326692
N ve PE'nin ortak olduğu 3 fazlı güç kaynağı şebekeleri için üniversal, kıvılcım aralığı temelli, takılıp çıkarılamaz yıldırım akımı koruma devresi / aşırı gerilim arestörü (4 iletkenli sistem: L1, L2, L3, PEN), yıldırım koruma seviyesi III ve IV için.
Ürün Ayrıntıları
| Ürün tipi | Kombinasyon tipi |
| IEC kategorisi | I + II |
| T1 + T2 | |
| EN tip | T1 + T2 |
| IEC güç kaynağı sistemi | TN-C |
| Kutup sayısı | 4 |
| Aşırı gerilim koruması arızalı mesajı | optik |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | IV |
| Kirlilik sınıfı | 2 |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 3 Nm (2,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Kablo soyma uzunluğu | 18 mm |
| İletken kesiti, çok damarlı | 2,5 mm² ... 25 mm² |
| İletken kesiti, tek telli | 2,5 mm² ... 35 mm² |
| Kablo kesiti AWG | 13 ... 2 |
| Bağlantı yöntemi | Çatal kablo pabucu |
| İletken kesiti, çok damarlı | 2,5 mm² ... 25 mm² |
| Boyutlu çizim |
|
| Genişlik | 72 mm |
| Yükseklik | 89,8 mm |
| Derinlik | 76,6 mm (7.5 mm DIN rayı dahil) |
| Yatay pin aralığı | 4 Birim |
| Renk | trafik grisi B (RAL 7043) |
| açık gri (RAL 7035) | |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Malzemenin CTI değeri | 600 |
| Yalıtım malzemesi | PBT |
| Malzeme grubu | I |
| Muhafaza malzemesi | PBT |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Koruma hatları | L-PEN |
| Nennspannung UN | 240/415 V AC (TN-C) |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Maksimum sürekli gerilim UC | 264 V AC |
| Nominal yük akımı IL | 80 A (< 55 °C) |
| Nominal deşarj akımı In 8/20) µs | 12,5 kA |
| Darbe deşarj akımı (10/350) µs, şarj | 6,25 As |
| Darbe deşarj akımı (10/350) µs, spesifik enerji | 39 kJ/Ω |
| Darbe deşarj akımı (10/350) µs, tepe değer limp | 12,5 kA |
| Toplam darbe deşarj akımı ITotal (10/350) µs | 37,5 kA |
| Art akımı frenleme kapasitesi Ifi | 25 kA |
| Kısa devre stabilitesi ISCCR | 25 kA |
| Koruma seviyesi Up | ≤ 1,5 kV |
| Artık gerilim Ures | ≤ 1,5 kV (In'de) |
| 6 kV'ta (1.2/50) µs darbe çalışma gerilimi | ≤ 1,5 kV |
| UT'de TOV davranışı | 457 V AC (5 sn / dayanma modu) |
| 457 V AC (120 min / dayanma modu) | |
| Tepki süresi tA | ≤ 100 ns |
| V tipi geçiş kablajlı maks. ön sigorta | 80 A (gG) |
| Paralel kablajlı maks. ön sigorta | 160 A (gG) |
| Ortam koşulları | |
| Koruma sınıf | IP20 (Kurulu) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 85 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 2g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 0,5g (9 … 200 Hz / 2,5 h / X, Y, Z) |
| Standartlar/spesifikasyonlar | IEC 61643-11 |
| Not | 2011 |
| Standartlar/spesifikasyonlar | EN 61643-11 |
| Not | 2012 |
| Montaj tipi | DIN rayı: 35 mm |
Avantajlarınız
Yaygın olarak kullanılan tüm güç kaynağı sistemlerinde kullanılabilir
Yenilikçi, güçlü kıvılcım aralığı teknolojisi sayesinde üstün sistem kullanılabilirliği
Kaçak akımsız koruma sayesinde sayaç öncesi bölgede kurulum
İnce tasarım sayesinde yer kazandıran ve ekonomik montaj
Görsel mekanik durum göstergesi ve opsiyonel ikaz kontağı vasıtasıyla korumanın durumu hakkında bilgilere her an erişebilirsiniz
