Kontak ara parça modülü, pin sayısı: 2, güç kontakları: 2, kontrol kontakları: 0, Dişi, Eksenel vidalı bağlantı, 1000 V, 100 A, 10 mm2 ... 35 mm2, uygulama: Güç
| Genel | HEAVYCON HC-B6 - B48 muhafazalar için, geçmeli modül çerçevesi gereklidir, 4 mm Alyan anahtarı için eksenel bağlantı |
| Genel | Konnektörler sadece yüksüz/gerilimsiz olarak kullanılabilir. |
| Genel | Eksenel Vidalı bağlantı, bir 4 mm Alyan anahtarı kullanılarak yapılmalıdır (yalnızca çok telli iletkenler için) |
| Montaj açıklaması | Doğru kullanımı güvence altına almak için, IP54 koruma veya daha iyisi bulunan muhafaza içine montaj gereklidir |
| Eksenel bağlantı teknolojisiyle ilgili bilgi: Yalnızca çok telli iletkenler için. Belirtilen iletken kesitleri kullanılan kablonun geometrik kesitini ifade eder. Kullanmadan önce nominal kesitten belirgin bir şekilde farklı geometrik kesitli kabloların kullanımı kontrol edilmelidir. Eksenel bağlantı teknolojisinin bağlantı alanı ince telli kablolar için VDE 0295 sınıf 5'e göre tasarlanmıştır. Farklı kablo yapıları (ör: Sınıf 6 kablolar) kullanmadan önce kontrol edilmelidir. Montaj talimatları Montaj öncesi, konik vidanın tamamen gevşetilmiş olduğu kontrol edilmelidir (bölme açık). Kablolar bükülmemelidir. Kablolar kontak bölmesine gittiği yere kadar itilerek takılmalıdır (izolasyon kontağa değene kadar). Telleri yerlerinde tutun ve vidaları alyen anahtar ile sıkın. Tekrar bağlantı yapılmadan önce kullanılmış kablonun ucu kesilmelidir. Klemens vidası litz tellerin kopmasını önlemek için sadece bir kez sıkılmalıdır. Kontağa zarar vermemek için tel/kablo, bağlantı noktasından yeterli mesafede mekanik olarak engellenmelidir (örneğin plaka deliğinde kullanıldığında). Nasıl doğru yapılacağı bilgileri için, bkz. DIN VDE 0100-520:2003-06. Kullanılmayan bağlantılar maksimum tork değerine kadar sıkılmalıdır. |
|
| Altıgen soket | SW 4 |
| Ürün tipi | Modüler kontak ara parçası |
| Seri | HC-M-HS |
| Uygulama | Güç |
| Kutup sayısı | 2 |
| Bağlantı profili | 2 |

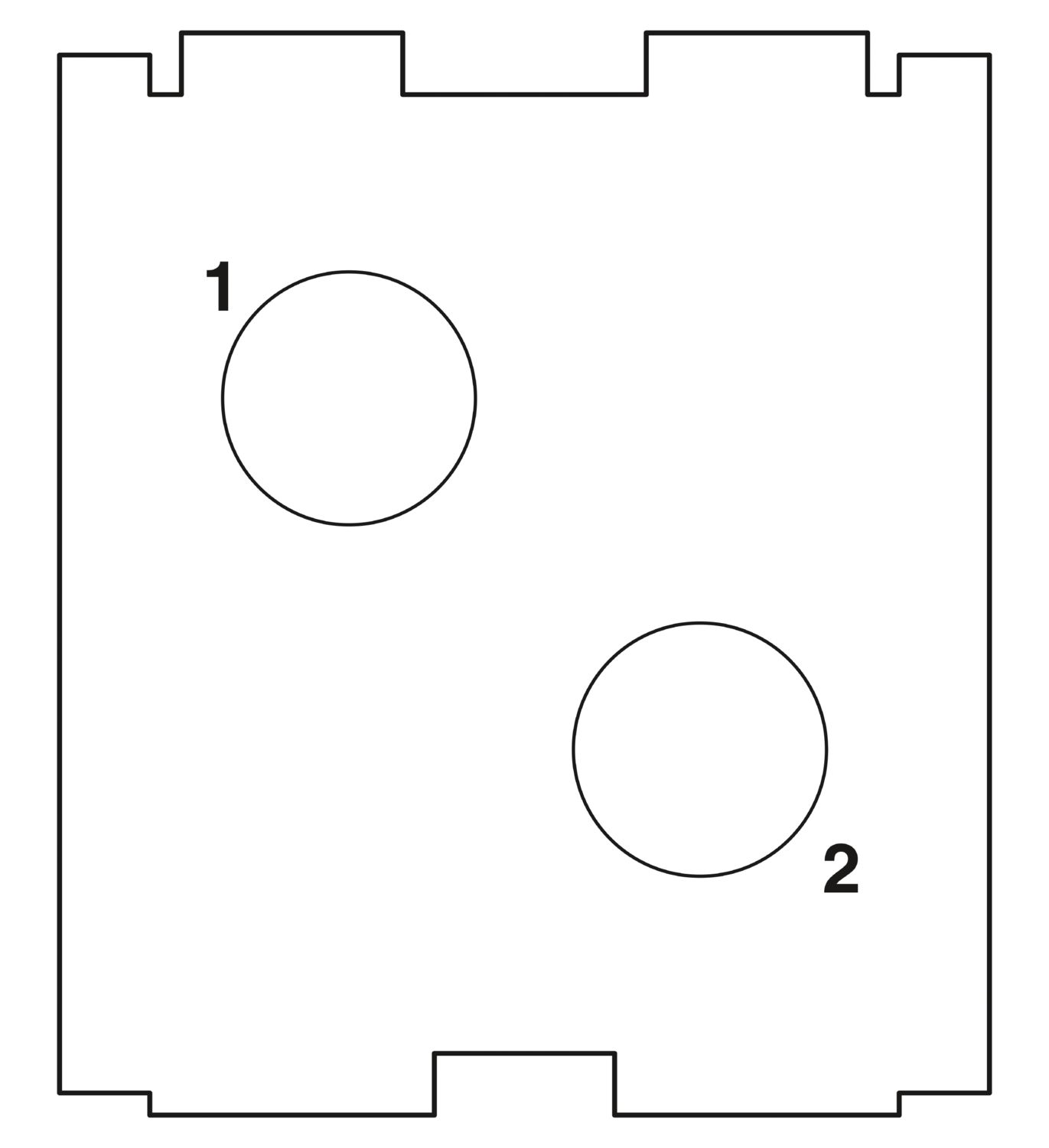

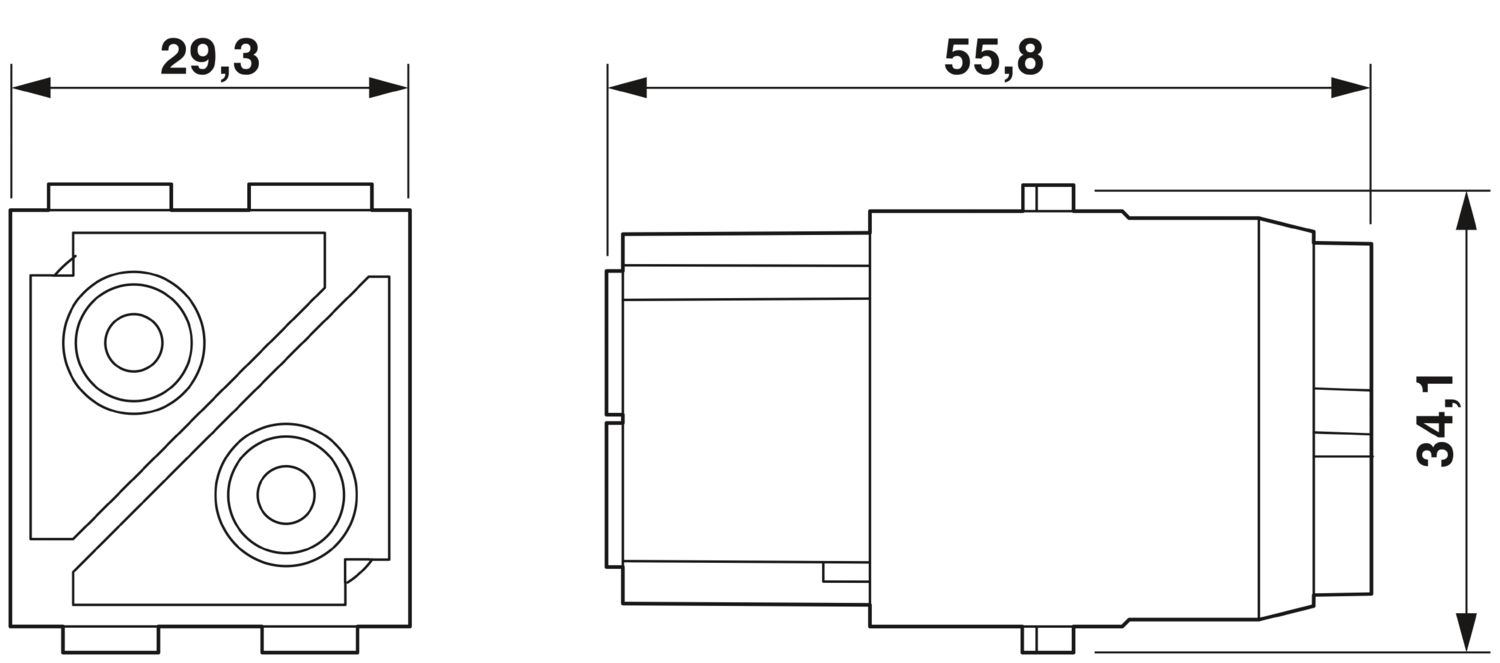

| Kontak numaralama | 1 - 2 |
| Modül slot sayısı | 2 |
| Güç kontağı sayısı | 2 |
| Kontrol kontağı sayısı | 0 |
| Kontak tipi | tornalanmış |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Bağlantı teknolojisi | |
| Bağlantı teknolojisi | Eksenel vidalı bağlantı |
| İletken bağlantısı | |
| İletken kesiti | 10 mm² ... 35 mm² (Kesit belirtimleri ile, kullanılan kablonun geometrik kesiti kastedilmektedir) |
| Bağlantı kesit alanı AWG | 8 ... 2 |
| Sıkma torku | 6 Nm (10 mm² ... 16 mm²) |
| 7 Nm (25 mm²) | |
| 8 Nm (35 mm²) | |
| Herbir kablonun soyma mesafesi | 14 mm (9 mm'ye kadar dış iletken çapıyla) |
| 16 mm (11,5 mm'ye kadar dış iletken çapıyla) | |
| Boyutlu çizim |
|
| Genişlik | 34,2 mm |
| Yükseklik | 50,3 mm |
| Uzunluk | 29,4 mm |
| Mekanik karakteristikler | |
| Minimum muhafaza yüksekliği | 72 mm |
| Kontak çapı | 8 mm |
| Nominal gerilim (III/3) | 1000 V |
| Nominal darbe gerilimi | 8 kV |
| Nominal akım | 100 A |
| Mekanik veriler | |
| Takma/çekme çevrimleri | ≥ 500 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Kontak malzemesi | Bakır alaşımı |
| Kontak yüzey malzemesi | Ag |
| Kontak taşıyıcı malzemesi | PC |
| Standartlar / yönetmelikler | PC |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 125 °C |
| Test | |
| Standartlar/yönetmelikler | PC: Raylı taşıtlarda yangın koruması - gereksinim takımları R22, R23, ve R24 DIN EN 45545-2'e uygun (Risk seviyesi HL1 - HL3) |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 600 V | 100 A | - 2 |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 600 V | 127 A | - 2 |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 1000 V | 100 A | - 2 |
