Złącze do PCB, przekrój znamionowy: 2,5 mm2, kolor: czarny, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, liczba potencjałów: 6, liczba rzędów: 1, liczba biegunów: 6, ilość przyłączy: 6, rodzina produktów: MSTB 2,5/..-ST, raster: 5,08 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, kierunek przyłączania przewód/płytka: 0 °, zaczep: - Zaczep, system wtyków: COMBICON MSTB 2,5, blokada: bez, rodzaj mocowania: bez, rodzaj opakowania: zapakowany w karton
| Typ produktu | Złącze do PCB |
| Rodzina produktów | MSTB 2,5/..-ST |
| Linia produktowa | COMBICON Connectors M |
| Liczba biegunów | 6 |
| Raster | 5,08 mm |
| Ilość przyłączy | 6 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 6 |
| Kołnierz mocujący | bez |
| Właściwości | |
| Prąd znamionowy IN | 12 A |
| Napięcie znamionowe UN | 320 V |
| Opór przejścia | 2,8 mΩ |
| Napięcie znamionowe (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| Napięcie znamionowe (III/2) | 320 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| Napięcie znamionowe (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| Technika przyłączeniowa | |
| Konstrukcja | Standard |
| System złączy | COMBICON MSTB 2,5 |
| Przekrój znamionowy | 2,5 mm² |
| Sposób połączenia styku | Gniazdo |
| Blokada | |
| Rodzaj rygla | bez |
| Kołnierz mocujący | bez |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Zacisk śrubowy z tuleją zaciskową |
| Kierunek przyłączania przewód/płytka | 0 ° |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 2,5 mm² |
| 2 przewody o takim samym przekroju, sztywne | 0,2 mm² ... 1 mm² |
| 2 przewody o takim samym przekroju, giętkie | 0,2 mm² ... 1,5 mm² |
| 2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego | 0,25 mm² ... 1 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,5 mm² ... 1,5 mm² |
| Sprawdzian trzpieniowy a x b / średnica | 2,8 mm x 2,0 mm / 2,4 mm |
| Długość odizolowania | 7 mm |
| Rodzaj gniazda łba śruby | Nacięcie wzdłużne (L) |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Dane tulejek nieizolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane tulejek izolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | częściowo złocone |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa pośrednia) | Nikiel (2 - 4 µm Ni) |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Złoto (0,8 - 1,4 µm Au) |
| Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia) | Nikiel (2 - 4 µm Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | czarny (9005) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Rysunek wymiarowy |
|
| Raster | 5,08 mm |
| Szerokość [w] | 30,48 mm |
| Wysokość [h] | 15 mm |
| Długość [l] | 18,3 mm |
| Uwaga dotycząca eksploatacji | Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem. |
| Próba uszkodzenia i poluzowania przewodu | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista | 0,2 mm² / sztywny / > 10 N |
| 0,2 mm² / giętki / > 10 N | |
| 2,5 mm² / sztywny / > 50 N | |
| 2,5 mm² / giętki / > 50 N | |
| Siły wtykania/wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60512-13-2:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Liczba cykli | 100 |
| Siła wtykania na biegun ok. | 6 N |
| Siła wyciągania na biegun ok. | 4 N |
| Kontrola momentu dokręcenia | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wytrzymałość napisów | |
| Specyfikacja pomiarowa | DIN EN 60068-2-70:1996-07 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Polaryzacja i kodowanie | |
| Specyfikacja pomiarowa | DIN EN 60512-13-5:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wizualna | |
| Specyfikacja pomiarowa | DIN EN 60512-1-1:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wymiarów | |
| Specyfikacja pomiarowa | DIN EN 60512-1-2:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 500 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 500 Hz) |
| Czas pomiaru na oś | 2 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Znamionowe napięcie impulsowe na wysokości morza | 4,8 kV |
| Rezystancja styku R1 | 2,8 mΩ |
| Rezystancja styku R2 | 2,8 mΩ |
| Rezystancja styku R2 2 piętro | 1,6 mΩ |
| Liczba cykli podłączania-odłączania | 100 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Test klimatyczny | |
| Specyfikacja pomiarowa | DIN 50018:2013-05 |
| Obciążenie korozyjne | 1,0 dm3 SO2 na 300 dm3/40 °C/1 cykl |
| Obciążenie wysoką temperaturą | 100 °C/168 h |
| Napięcie przemienne wytrzymywane | 2,21 kV |
| Warunki otoczenia | |

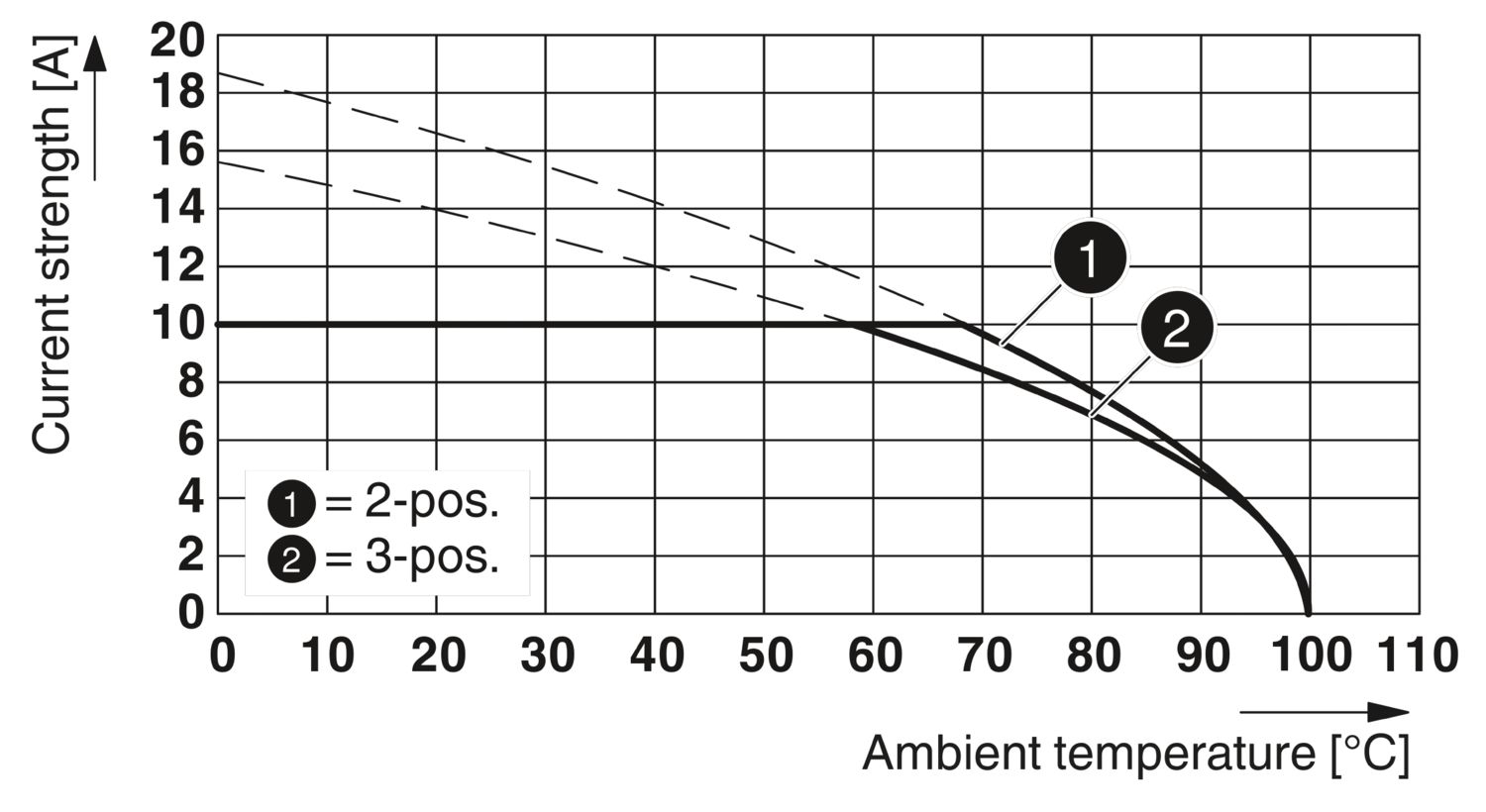

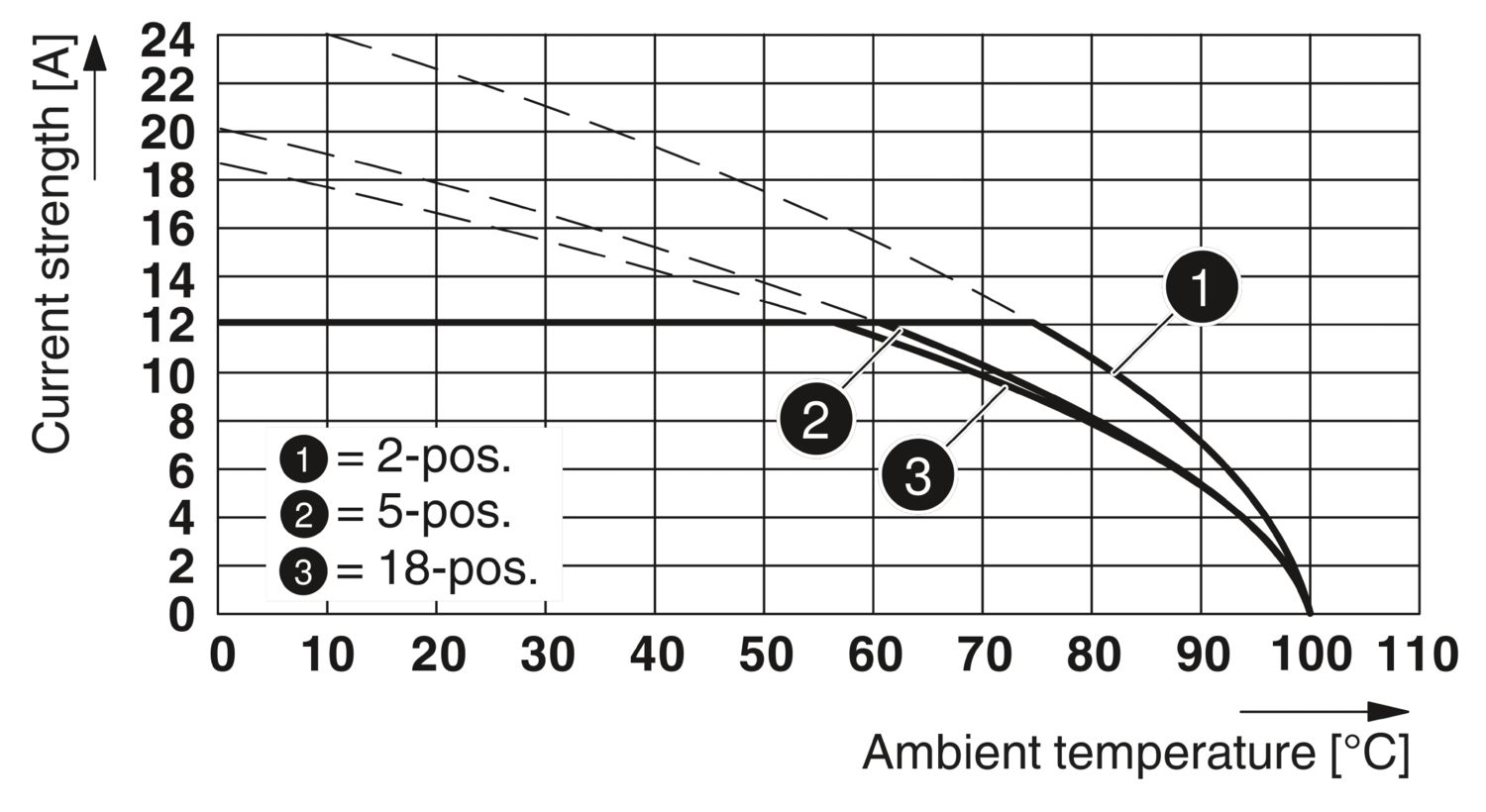

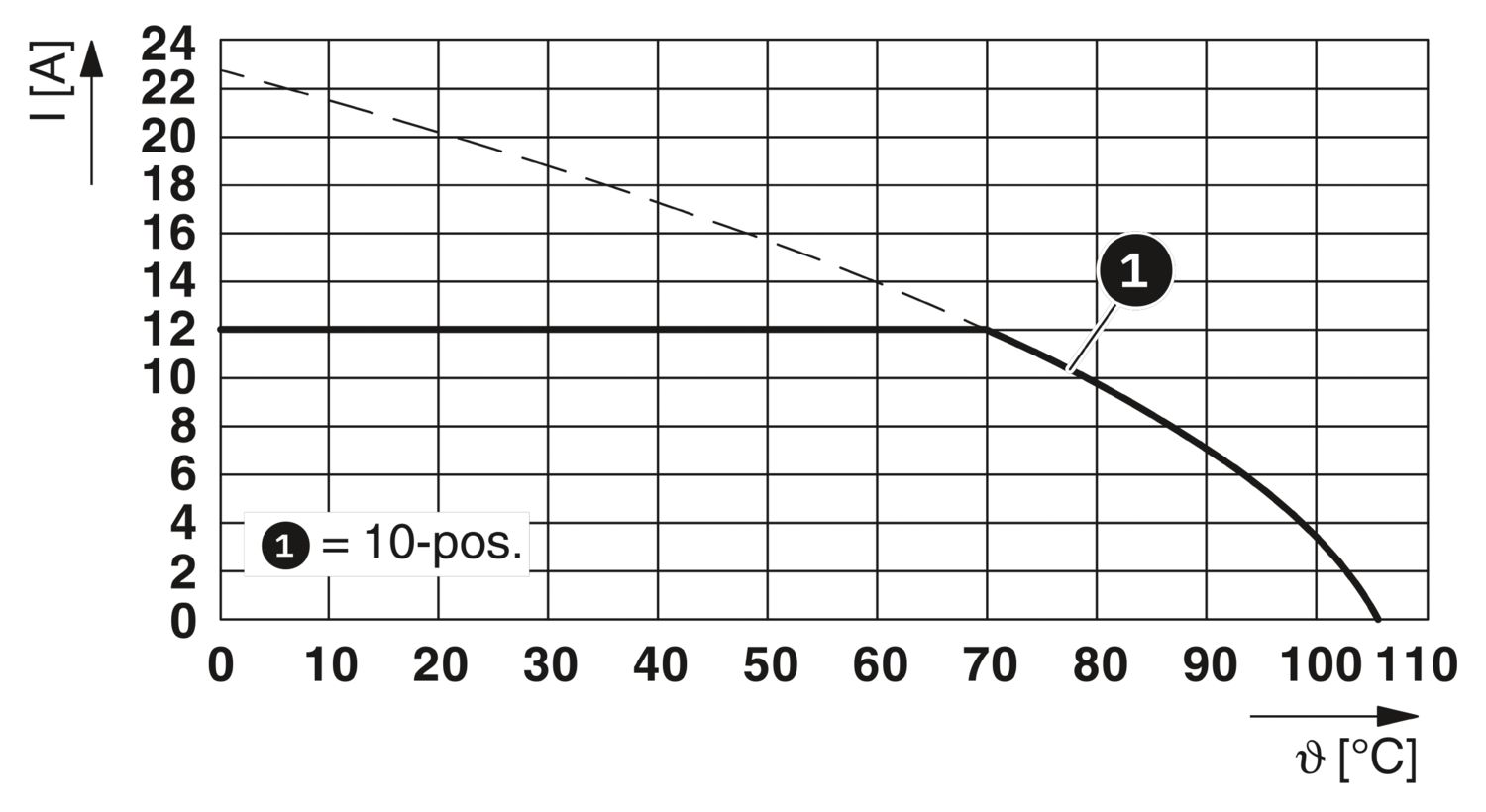

| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | DIN EN 60512-5-1:2003-01 |
| Sprawdzona liczba pinów | 3 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60512-3-1:2003-01 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 3,2 mm |
| Znamionowe napięcie izolacji (III/2) | 320 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 3 mm |
| Znamionowe napięcie izolacji (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 3,2 mm |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | 28 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 28 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | 30 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 30 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 250 V | 12 A | 0,2 - 2,5 |
