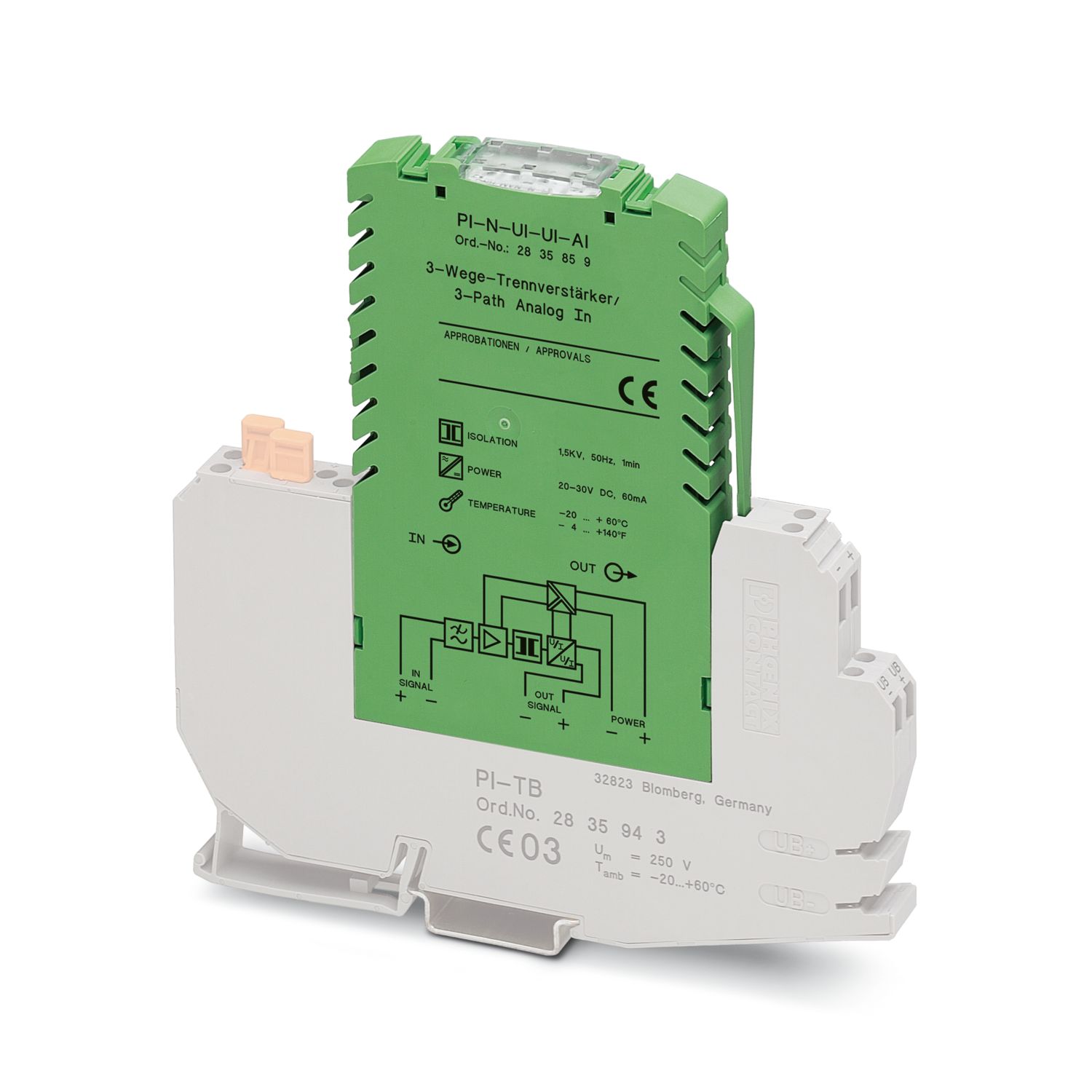

PI-N-UI-UI-AI
-
Separator sygnałów
2835859
Wejście analogowe dla stref niezagrożonych wybuchem: Wzmacniacz separujący sygnałów wejściowych. Do galwanicznej izolacji, przetwarzania i wzmacniania sygnałów analogowych przysyłanych z rejonu eksploatacji. Konfigurowalne wejścia i wyjścia. 3-torowa izolacja galwaniczna (wejście / wyjście / zasilanie). Konfiguracja zgodnie z życzeniami.
Szczegóły produktu
| Typ produktu | Kondycjoner sygnału |
| Zastosowanie | Analog IN (wejście analogowe) |
| liczba kanałów | 1 |
| Kompensacja wzmocnienia | ± 4 % |
| Kompensacja Zero | ± 4 % |
| Częstotliwość graniczna (3 dB) | 30 Hz |
| odpowiedź na wymuszenie skokowe (10-90%) | 11 ms |
| Maks. współczynnik temperaturowy | < 0,0075 %/K |
| maksymalny błąd przenoszenia | ≤ 0,1 % (od wartości końcowej (przy 20 °C)) |
| Separacja galwaniczna wejście/wyjście | |
| Napięcie probiercze | 1,5 kV AC (50 Hz, 60 s) |
| Separacja galwaniczna wejście/zasilanie | |
| Napięcie probiercze | 1,5 kV AC (50 Hz, 60 s) |
| Separacja galwaniczna wyjście/zasilanie | |
| Napięcie probiercze | 1,5 kV AC (50 Hz, 60 s) |
| Zasilanie | |
| Zakres napięcia zasilania | 20 V DC ... 30 V DC |
| Pobór prądu typowy | 35 mA (24 V DC / 20 mA) |
| Pobór prądu maksymalny | 50 mA |
| Straty mocy | typ. 0,84 W (24 V DC / 20 mA) |
| maks. 1,2 W | |
| Sygnał | |
| Konfigurowalne/programowalne | tak, skonfigurowany fabrycznie |
| Sygnał wejściowy napięcie | 0 V ... 10 V (inne nastawy podawać w zamówieniu 2835859, inne konfiguracje łącznikami DIP) |
| -10 V ... 10 V | |
| Maks. sygnał wejściowy napięcia | 30 V |
| Sygnał wejściowy prąd | 4 mA ... 20 mA |
| 0 mA ... 20 mA | |
| Maks. sygnał wejściowy prądu | 50 mA |
| Opór wyjściowy, napięcie wejściowe | 1 MΩ |
| Opór wejściowy, prąd wejściowy | 50 Ω |
| Sygnał | |
| Konfigurowalne/programowalne | tak, skonfigurowany fabrycznie |
| Sygnał wyjściowy napięcie | 0 V ... 10 V (inne nastawy podawać w zamówieniu 2835859, inne konfiguracje łącznikami DIP) |
| Maksymalne napięcie sygnału wyjściowego | 15 V |
| Sygnał wyjściowy prąd | 0 mA ... 20 mA |
| maksymalne natężenie sygnału wyjściowego | 45 mA |
| obciążenie/moc wyjścia napięciowego | ≥ 5 kΩ |
| obciążenie/moc wyjścia prądowego | ≤ 500 Ω |
| Pulsacja wyjścia (prąd) | < 40 µASS (przy 500 Ω) |
| Wskaźnik stanu | Dioda LED zielona (napięcie zasilania) |
| Rysunek wymiarowy |
|
| Szerokość | 12,4 mm |
| Głębokość | 147 mm |
| Kolor | zielony (RAL 6021) |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PBT i poliamid PA bez wzmocnienia |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | maks. -20 °C ... 60 °C (patrz karta danych) |
| Temperatura otoczenia (składowanie/transport) | -20 °C ... 85 °C |
| CE | |
| Certyfikat | Zgodność z CE |
