MCR-S-1-5-UI-SW-DCI-NC
-
Przetwornik pomiarowy prądu
2814731

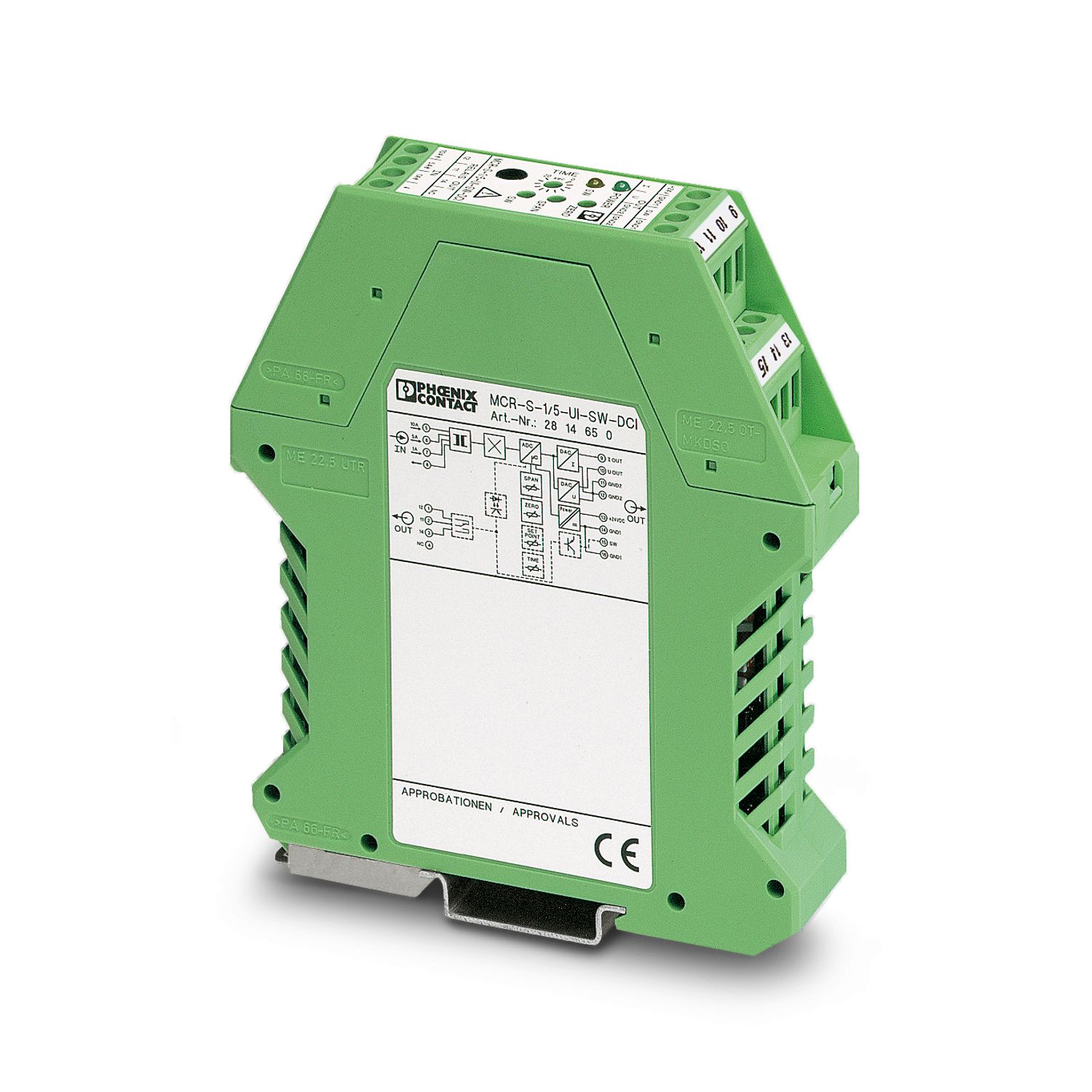

Przetwornik pomiarowy prądu MCR, programowalny i konfigurowalny, do pomiaru prądów stałych, zmiennych i odkształconych, z wyjściem przekaźnikowym i tranzystorowym, prąd wejściowy 0...0,2 A do 0...11 A, nieskonfigurowany
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Błąd ogólny | ≤ 1,5 % (Zakres temperatury) |
| Maksymalna utrata mocy w warunkach znamionowych | 2,2 W |
| Kategoria pomiaru | III |
| napięcie probiercze wyjście/zasilanie | 500 V AC (50 Hz, 60 s) |
| napięcie probiercze wejście/wyjście | 4 kV AC (50 Hz, 60 s) |
| napięcie probiercze wejście/zasilanie | 4 kV AC (50 Hz, 60 s) |
| Układ ochronny | Ochrona przed przepięciami; Dioda transil 33 V |
| odpowiedź na wymuszenie skokowe (10-90%) | 330 ms (AC) |
| 40 ms (DC) | |
| Typowy współczynnik temperaturowy | < 0,025 %/K |
| maksymalny błąd przenoszenia | < 0,5 % (wartości znamionowej zakresu w warunkach normalnych) |
| Znamionowe napięcie izolacji | 300 V AC (względem ziemi) |
| Zasilanie | |
| Zakres napięcia zasilania | 20 V DC ... 30 V DC |
| Pobór prądu maksymalny | < 50 mA (bez obciążenia) |
| Pomiar | |
| Liczba wejść | 3 |
| Konfigurowalne/programowalne | tak, nieskonfigurowany |
| zakres prądu wejściowego | 0 A AC/DC ... 11 A AC/DC (Dopuszczalne trwałe przeciążenie: 120%) |
| Zakres pomiarowy | 0 A AC/DC ... 1 A AC/DC |
| 0 A AC/DC ... 5 A AC/DC | |
| 0 A AC/DC ... 10 A AC/DC | |
| Zakres ustawienia, min. prąd wejściowy | 0 mA AC/DC ... 200 mA AC/DC |
| Zakres ustawienia, maks. prąd wejściowy | 0 A AC/DC ... 11 A AC/DC |
| LSB: Prąd | 1 µA (1 A) |
| 2 µA (2 A) | |
| 5 µA (5 A) | |
| 10 µA (10 A) | |
| 50 µA (50 A) | |
| 100 µA (100 A) | |
| przeciążalność prądowa | 2 x IN (długotrwała) |
| obciążalność prądowa | 20 x IN (1 s) |
| Zakres mierzonych częstotliwości | 15 Hz ... 400 Hz |
| Kształt krzywej | Prądy stałe, przemienne oraz zniekształcone |
| Próg pobudzenia | 2 % (od wart. znamionowej zakr. pomiar. 1/5/10 A) |
| Przełączanie: Przekaźnik | |
| Rodzaj zestyku | 1 zestyk przełączny |
| materiał styków | AgSnO, warstwa twardego złota |
| Maksymalne napięcie łączeniowe | 30 V AC |
| 36 V DC | |
| 250 V AC | |
| Prąd dopuszczalny ciągły | 50 mA (w przypadku warstwy złota, 30 V AC/ 36 V DC) |
| 2 A (ze zniszczoną warstwą złota, 250 V AC) | |
| Przełączanie: Tranzystor | |
| prąd długotrwały obciążenia | 80 mA (nieodporny na zwarcia) |
| Zakres napięcia wyjściowego | 19 V ... 29 V (Napięcie zasilające - 1 V) |
| zakres nastawienia wielkości progowej | 1 % ... 110 % |
| Zakres ustawiania opóźnienia reakcji | 0,1 s ... 20 s |
| Wskaźnik stanu | LED (żółta) |
| Sygnał: Napięcie/prąd | |
| Konfigurowalne/programowalne | tak, nieskonfigurowany |
| Sygnał wyjściowy napięcie | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 2 V ... 10 V | |
| -5 V ... 5 V | |
| -10 V ... 10 V | |
| 10 V ... 0 V | |
| 10 V ... 2 V | |
| 10 V ... -10 V | |
| 5 V ... 0 V | |
| 5 V ... 1 V | |
| 5 V ... -5 V | |
| Sygnał wyjściowy prąd | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| obciążenie/moc wyjścia napięciowego | > 10 kΩ |
| obciążenie/moc wyjścia prądowego | < 500 Ω |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 8 mm |
| Gwint śruby | M3 |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 14 |
| Wskaźnik stanu | LED (zielona) |
| Wymiary produktu | |
| Szerokość | 22,5 mm |
| Wysokość | 99 mm |
| Głębokość | 114,5 mm |
| Kolor | zielony (RAL 6021) |
| Materiał obudowy | poliamid PA bez wzmocnienia |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 60 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wysokość | < 2000 m |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 95 % (bez kondensacji) |
| CE | |
| Certyfikat | Zgodność z CE |
| UL, USA / Kanada | |
| Oznaczanie | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only | |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC |
| Dyrektywa dot. urządzeń niskiego nap. | Zgodność z dyrektywą niskonapięciową |
| Odporność na zakłócenia | EN 61000-6-2 |
| Emisja zakłóceń | |
| Normy/przepisy | EN 61000-6-4 |
| Normy/przepisy | IEC 61010-2-030 |
| Sposób montażu | Montaż na szynie DIN |
| Pozycja montażu | dowolna |
| Numer artykułu | 2814731 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | CMMA33 |
| Klucz produktu | CMMA33 |
| GTIN | 4017918169282 |
| Waga jednej sztuki (z opakowaniem) | 203,9 g |
| Waga jednej sztuki (bez opakowania) | 149,08 g |
| Numer taryfy celnej | 85437090 |
| Kraj pochodzenia | DE |
ECLASS
| ECLASS-13.0 | 27210123 |
ETIM
| ETIM 9.0 | EC002475 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak |
| zwolnienia/wyłączenia, o ile są znane | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Hexahydromethylphthalic anhydride (nr CAS: Nie dotyczy) |
| Lead (nr CAS: 7439-92-1) | |
| 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (nr CAS: 79-94-7) | |
| SCIP | 559130c9-efe2-4ff8-9e29-a228cb04a43f |
