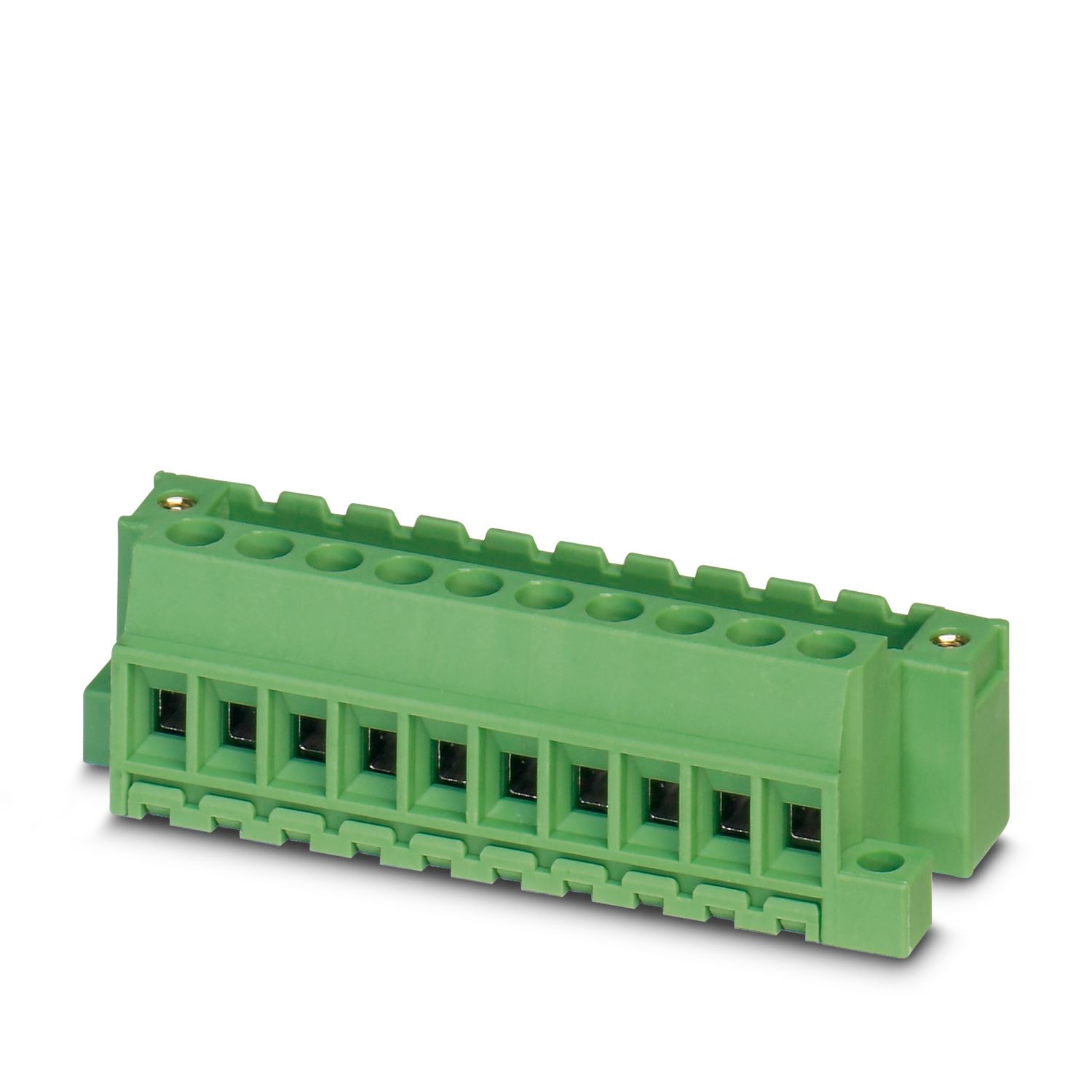

MVSTBU 2,5/ 6-GFB-5,08 - Gniazdo do PCB - 1788389

Szczegóły produktu

Dane techniczne

Właściwości produktu

Typ produktu	Blok wtyków Blok wtyków podłączanych
Rodzina produktów	MVSTBU 2,5/..-GFB
Linia produktowa	COMBICON Connectors M
Konstrukcja	montaż bezpośredni
Liczba biegunów	6
Raster	5,08 mm
Ilość przyłączy	6
Liczba rzędów	1
Liczba potencjałów	6
Kołnierz mocujący	Kołnierz gwintowany
Liczba pinów lutowniczych na każdy potencjał	1

Parametry elektryczne

Właściwości
Prąd znamionowy I_N	12 A
Napięcie znamionowe U_N	320 V
Opór przejścia	3 mΩ
Napięcie znamionowe (III/3)	320 V
Znamionowe napięcie udarowe (III/3)	4 kV
Napięcie znamionowe (III/2)	320 V
Znamionowe napięcie udarowe (III/2)	4 kV
Napięcie znamionowe (II/2)	630 V
Znamionowe napięcie udarowe (II/2)	4 kV

Dane przyłączeniowe

Technika przyłączeniowa
Konstrukcja	montaż bezpośredni
System złączy	COMBICON MSTB 2,5
Przekrój znamionowy	2,5 mm²
Sposób połączenia styku	Pin
Blokada
Rodzaj rygla	Blokada śrubowa
Kołnierz mocujący	Kołnierz gwintowany
Moment dokręcania	0,3 Nm
Przyłącze przewodu
Rodzaj przyłącza	Zacisk śrubowy z tuleją zaciskową
Kierunek podłączenia przewodu względem kierunku wtyku	0 °
Przekrój przewodu sztywnego	0,2 mm² ... 2,5 mm²
Przekrój przewodu giętkiego	0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG	24 ... 12
Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa	0,25 mm² ... 2,5 mm²
Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa	0,25 mm² ... 2,5 mm²
2 przewody o takim samym przekroju, sztywne	0,2 mm² ... 1 mm²
2 przewody o takim samym przekroju, giętkie	0,2 mm² ... 1,5 mm²
2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego	0,25 mm² ... 1 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego	0,5 mm² ... 1 mm²
Sprawdzian trzpieniowy a x b / średnica	2,8 mm x 2,0 mm / 2,4 mm
Długość odizolowania	7 mm
Moment dokręcania	0,5 Nm ... 0,6 Nm

Montaż

Sposób montażu	montaż bezpośredni
Kołnierz
Moment dokręcania	0,3 Nm

Dane materiału

Dane materiałowe - obudowa
Wskazówka	Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201
materiał styku	Stop miedzi
Jakość powierzchni	ocynowanie galwaniczne
Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia)	Cyna (5 - 7 µm Sn)
Powierzchnia metalowa w punkcie połączeniowym (warstwa pośrednia)	Nikiel (2 - 3 µm Ni)
Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia)	Cyna (5 - 7 µm Sn)
Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia)	Nikiel (2 - 3 µm Ni)
Dane materiałowe - obudowa
Kolor (Obudowa)	zielony (6021)
Materiał izolacyjny	PA
Grupa materiału izolacyjnego	I
CTI wg IEC 60112	600
Klasa palności wg UL 94	V0
Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12	850
Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13	775
Temperatura próby wciskania kulki wg EN 60695-10-2	125 °C

Wskazówki

Uwaga dotycząca eksploatacji	Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem.

Wymiary

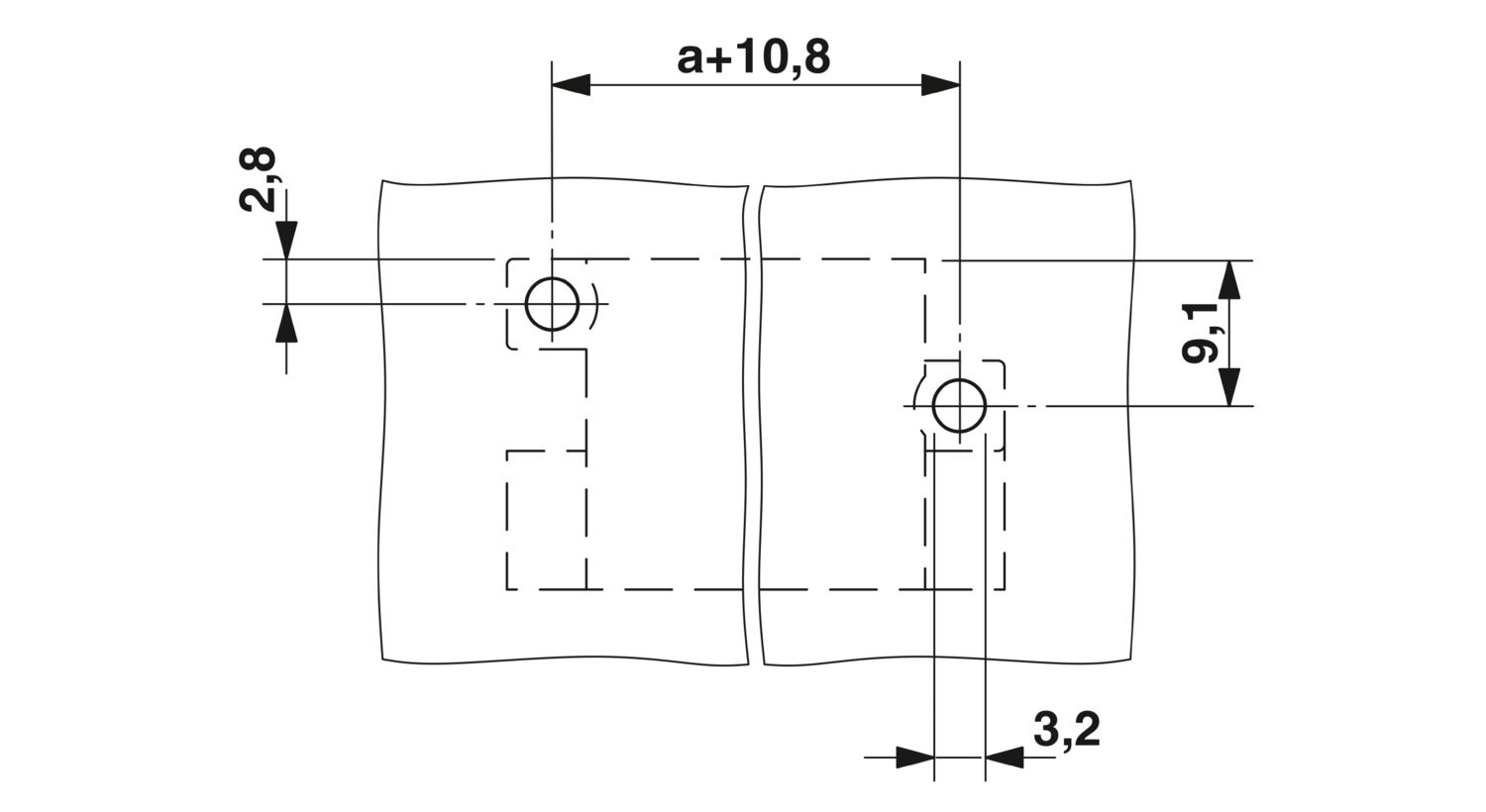

Rysunek wymiarowy
Raster	5,08 mm
Szerokość [w]	41,8 mm
Wysokość [h]	17,3 mm
Długość [l]	20,5 mm

Próby mechaniczne

Próba uszkodzenia i poluzowania przewodu
Specyfikacja pomiarowa	DIN EN 60999-1 (VDE 0609-1):2000-12
Wynik	Badanie zakończone wynikiem pozytywnym
Próba wyciągania
Specyfikacja pomiarowa	DIN EN 60999-1 (VDE 0609-1):2000-12
Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista	0,2 mm² / sztywny / > 10 N
		0,2 mm² / giętki / > 10 N
		2,5 mm² / sztywny / > 50 N
		2,5 mm² / giętki / > 50 N
Siły wtykania/wyciągania
Wynik	Badanie zakończone wynikiem pozytywnym
Liczba cykli	25
Siła wtykania na biegun ok.	8 N
Siła wyciągania na biegun ok.	6 N
Kontrola momentu dokręcenia
Specyfikacja pomiarowa	DIN EN 60999-1 (VDE 0609-1):2000-12
Mocowanie styków podczas pracy
Specyfikacja pomiarowa	DIN EN 60512-15-1:2009-03
Mocowanie styków podczas pracy Wymaganie >20 N	Badanie zakończone wynikiem pozytywnym
Wytrzymałość napisów
Specyfikacja pomiarowa	DIN EN 60068-2-70:1996-07
Wynik	Badanie zakończone wynikiem pozytywnym
Polaryzacja i kodowanie
Specyfikacja pomiarowa	DIN EN 60512-13-5:2006-11
Wynik	Badanie zakończone wynikiem pozytywnym
Kontrola wizualna
Specyfikacja pomiarowa	DIN EN 60512-1-1:2003-01
Wynik	Badanie zakończone wynikiem pozytywnym
Kontrola wymiarów
Specyfikacja pomiarowa	DIN EN 60512-1-2:2003-01
Wynik	Badanie zakończone wynikiem pozytywnym

Badania elektryczne

Badanie termiczne \| Grupa badań C
Specyfikacja pomiarowa	DIN EN 60512-5-1:2003-01
Sprawdzona liczba pinów	20
Rezystancja izolacji
Specyfikacja pomiarowa	DIN EN 60512-3-1:2003-01
Rezystancja izolacji sąsiednich biegunów	> 5 MΩ
Odstępy izolacyjne powietrzne i powierzchniowe \|
Specyfikacja pomiarowa	DIN EN 60664-1 (VDE 0110-1):2008-01
Grupa materiału izolacyjnego	I
Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11))	CTI 600
Znamionowe napięcie izolacji (III/3)	320 V
Znamionowe napięcie udarowe (III/3)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3)	3 mm
minimalny odstęp izolacyjny powierzchniowy (III/3)	4 mm
Znamionowe napięcie izolacji (III/2)	320 V
Znamionowe napięcie udarowe (III/2)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2)	3 mm
minimalny odstęp izolacyjny powierzchniowy (III/2)	3 mm
Znamionowe napięcie izolacji (II/2)	630 V
Znamionowe napięcie udarowe (II/2)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2)	3 mm
minimalny odstęp izolacyjny powierzchniowy (II/2)	3,2 mm

Warunki środowiskowe i żywotność

Badanie odporności na drgania
Specyfikacja pomiarowa	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Częstotliwość	10 - 150 - 10 Hz
Prędkość przesuwu	1 oktawa/min
Amplituda	0,35 mm (10 Hz ... 60,1 Hz)
Przyspieszenie	5g (60,1 Hz ... 150 Hz)
Czas pomiaru na oś	2,5 h
Kierunki pomiaru	Oś X, Y i Z
Badanie trwałości
Specyfikacja pomiarowa	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Znamionowe napięcie impulsowe na wysokości morza	4,8 kV
Rezystancja styku R₁	3 mΩ
Rezystancja styku R₂	3,2 mΩ
Liczba cykli podłączania-odłączania	25
Rezystancja izolacji sąsiednich biegunów	> 5 MΩ
Test klimatyczny
Specyfikacja pomiarowa	DIN EN ISO 6988:1997-03
Obciążenie korozyjne	0,2 dm³SO₂na 300 dm³/40 °C/1 cykl
Obciążenie wysoką temperaturą	100 °C/168 h
Napięcie przemienne wytrzymywane	2,21 kV
Udary
Specyfikacja pomiarowa	DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Rodzaj udaru	O kształcie półsinusoidy
Przyspieszenie	30g
Czas trwania udaru	18 ms
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Warunki otoczenia
Temperatura otoczenia (praca)	-40 °C ... 100 °C (W zależności od krzywej redukcyjnej)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 70 °C
Względna wilgotność powietrza (składowanie/transport)	30 % ... 70 %
Temperatura otoczenia (montaż)	-5 °C ... 100 °C

Dane opakowania

Rodzaj opakowania	zapakowany w karton

Dane handlowe

Numer artykułu	1788389
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	AACMCB
Klucz produktu	AACMCB
Strona katalogu	Strona 357 (C-1-2013)
GTIN	4017918043445
Waga jednej sztuki (z opakowaniem)	14,63 g
Waga jednej sztuki (bez opakowania)	13,964 g
Numer taryfy celnej	85366990
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	300 V	10 A	28 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
Przyłącze śrubowe	250 V	12 A	30 - 12
2 przewody o tym samym przekroju	250 V	12 A	24 - 16
Usegroup D
Przyłącze śrubowe	300 V	10 A	30 - 12
2 przewody o tym samym przekroju	300 V	10 A	24 - 16

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	250 V	12 A

Environmental product compliance

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
