QUINT4-BUFFER/24DC/40 - Moduł buforowy

2908283

Moduł buforowy QUINT z bezobsługowym zasobnikiem energii na bazie kondensatorów do montażu na szynie DIN, wejście: 24 V DC, wyjście: 24 V DC / 40 A, w komplecie zamontowany uniwersalny adapter na szynę DIN UTA 107.

Szczegóły produktu

Opis produktu

Zakres napięcia wejściowego	22,5 V DC ... 30 V DC
Próg włączania stały	< 22 V DC
Rodzaj napięcia zasilania	DC
Pobór prądu I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	46 A (maks.)
Pobór prądu I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	0,2 A (Praca bez obciążenia)
Pobór prądu I_Charge (U_N, I_OUT = 0, I_Charge = max)	0,8 A (Proces ładowania)

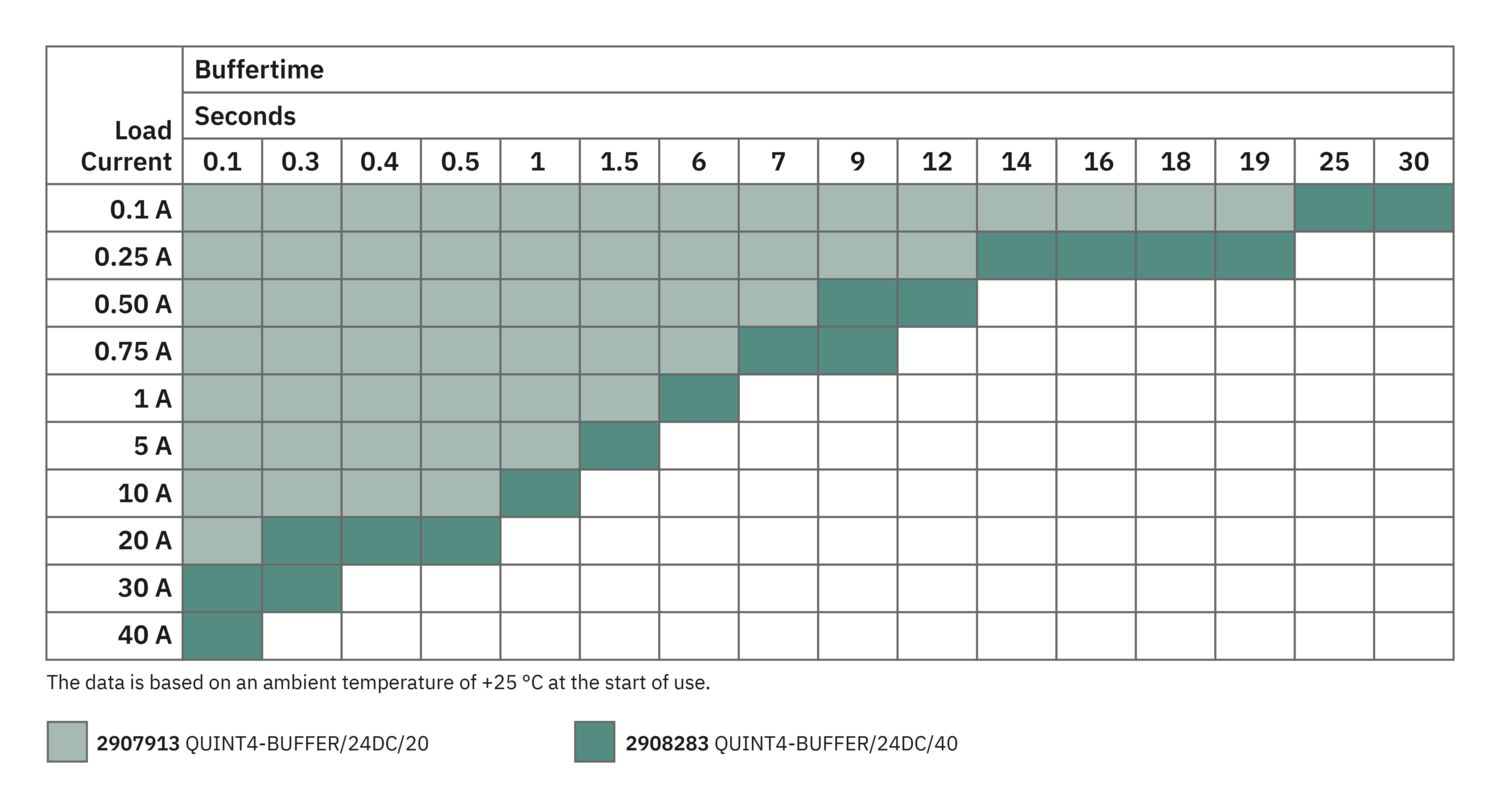

Czas podtrzymania	0,2 s (40 A)
	2 s (4 A)

Sprawność	> 98 % (przy naładowanym zasobniku energii)
możliwość łączenia równoległego	nie
możliwość łączenia szeregowego	nie
Tryb sieciowy
Napięcie wyjściowe	24 V DC (w zależności od napięcia wejściowego)
Prąd wyjściowy I_N	40 A
Maksymalna moc strat, obciążenie znamionowe	< 9 W
Tryb buforowy
Napięcie wyjściowe	typ. 22 V DC
Prąd wyjściowy I_N	40 A (w zależności od prądu wyjściowego)
Statyczny Boost (I_Stat.Boost)	45 A

Wejście
pojemność znamionowa	2 mAh
Informacje ogólne
IQ-Technology	nie

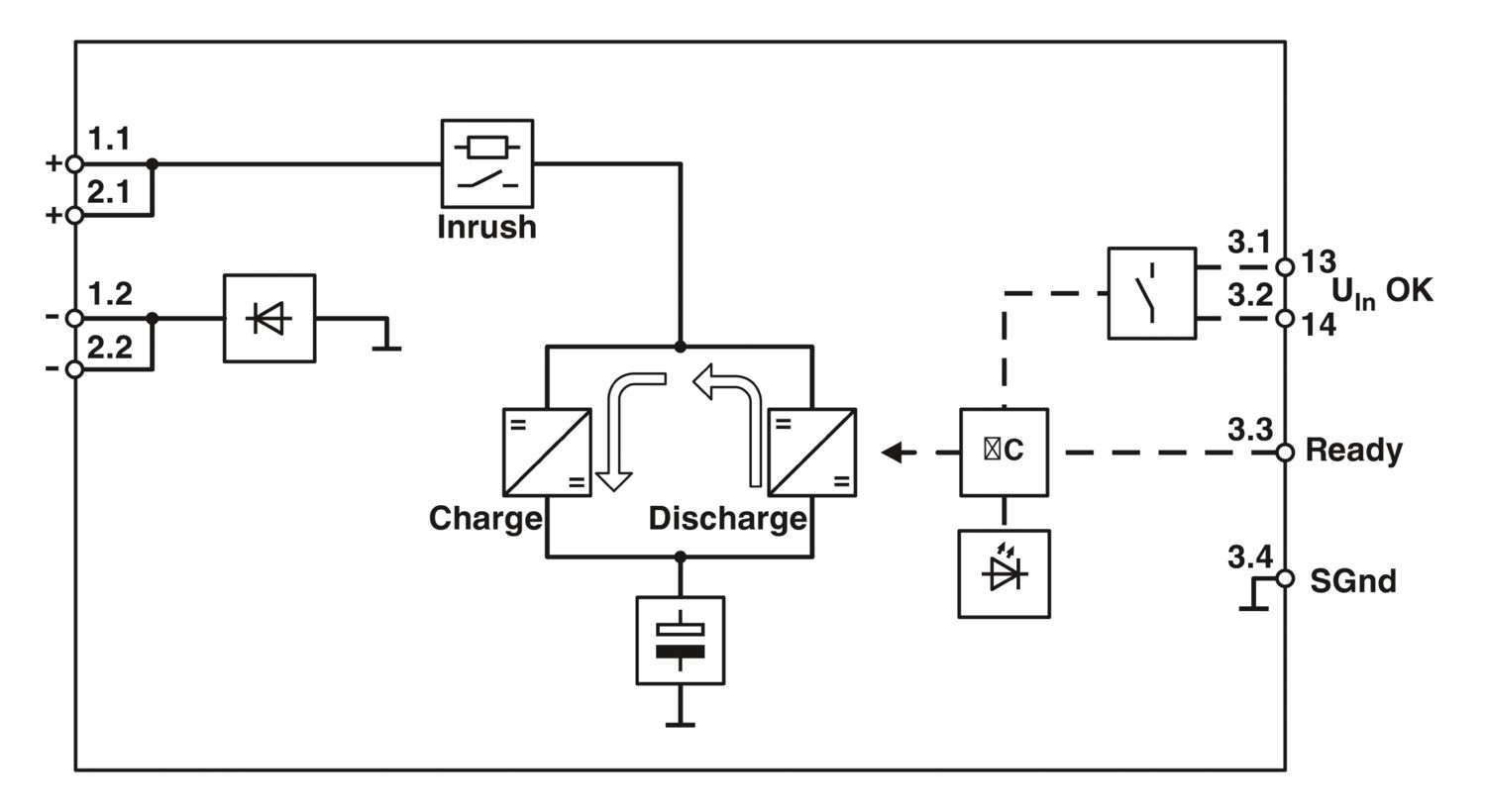

Stan sygnału UIN OK
Oznakowanie przyłączy	3.1, 3.2
Wyjście przełączające	Przekaźniki elektroniczne (OptoMOS)
Stan (do konfiguracji)	U_In OK
Napięcie wyjściowe	30 V DC
Wyjście obciążalne	200 mA
Wskaźnik statusu LED	zielony ( U_In OK)
Próg sygnału	Napięcie wejściowe w prawidłowym zakresie
Stan sygnału Ready
Oznakowanie przyłączy	3.3
Wyjście przełączające	Wyjście tranzystorowe, aktywne
Stan (do konfiguracji)	Ready
Warunek stanu (do konfiguracji)	Stan naładowania = 100% lub tryb buforowy
Napięcie wyjściowe	24 V (U_N- 2 V (typowo))
Wyjście obciążalne	20 mA
Uziemienie sygnału SGnd
Oznakowanie przyłączy	3.4
Funkcja	Uziemienie sygnału
Potencjał odniesienia	3.3 Ready

Napięcie izolacji wejście, wyjście/obudowa	500 V

Typ produktu	Moduł buforowy
Rodzina produktów	QUINT BUFFER
MTBF (IEC 61709, SN 29500)	2813895 h (40 °C)
Właściwości izolacji
Klasa ochrony	Specjalne zastosowanie (napięcie wejściowe SELV, w urządzeniu jest wytwarzane niebezpieczne napięcie).
Kategoria przepięciowa	I
Stopień zabrudzenia	2
Spodziewana żywotność (kondensatory elektrolityczne)
Prąd	20 A
Temperatura	30 °C
Czas	288935 h
Spodziewana żywotność (kondensatory elektrolityczne)
Prąd	20 A
Temperatura	40 °C
Czas	144468 h
Spodziewana żywotność (kondensatory elektrolityczne)
Prąd	20 A
Temperatura	45 °C
Czas	102154 h
Spodziewana żywotność (kondensatory elektrolityczne)
Prąd	20 A
Temperatura	50 °C
Czas	72234 h
Spodziewana żywotność (kondensatory elektrolityczne)
Prąd	20 A
Temperatura	60 °C
Czas	36117 h

Wymiary produktu
Szerokość	72 mm
Wysokość	130 mm
Głębokość	125 mm
Wymiary montażowe
Odstęp montażu prawo/lewo	0 mm / 0 mm
Odstęp montażu góra/dół	50 mm / 50 mm

Informacja montażu	Ustawienie w rzędzie: poziomo 0 mm, pionowo 50 mm
Pozycja montażu	Szyna DIN pozioma NS 35, EN 60715

Materiał obudowy	Metal

Warunki otoczenia
Stopień ochrony	IP20
Temperatura otoczenia (praca)	-25 °C ... 70 °C (> 40 °C krzywa redukcyjna: 0,56 %/K / > 60 °C krzywa redukcyjna: 2,5 %/K)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 70 °C
Temperatura otoczenia (testowany typ Start-Up)	-40 °C
Wys. zastosowania	≤ 4000 m
Klasa Klimatyczna	3K3 (wg EN 60721)
Maks. dop. wilgotność powietrza (praca)	≤ 95 %

Bezpieczeństwo elektryczne
Oznaczenie normy	Bezpieczeństwo elektryczne
Normy/przepisy	IEC 60950-1/VDE 0805 (SELV)

UL
Oznaczanie	UL Listed UL 508
UL
Oznaczanie	UL/C-UL Recognized UL 60950-1
UL
Oznaczanie	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

Kompatybilność elektromagnetyczna	Zgodność z dyrektywą EMC 2014/30/UE
Dyrektywa dot. urządzeń niskiego nap.	Zgodność z dyrektywą dot. urz. niskiego nap. 2014/35/WE
Wymagania dotyczące emisji zakłóceń elektromagnetycznych	EN 61000-6-3
	EN 61000-6-4
Wymagania dotyczące odporności na zakłócenia elektromagnetyczne	EN 61000-6-1
	EN 61000-6-2
Emisja zakłóceń
Normy/przepisy	EN 55016
	EN 61000-6-3
Wyładowanie elektrostatyczne
Normy/przepisy	EN 61000-4-2
Wyładowanie elektrostatyczne
Wyładowanie stykowe	6 kV (Poziom kontroli 3)
Wyładowanie powietrzne	8 kV (Poziom kontroli 3)
Uwaga	Kryterium A
Pole elektromagnetyczne wysokiej częstotliwości
Normy/przepisy	EN 61000-4-3
Pole elektromagnetyczne wysokiej częstotliwości
Zakres częstotliwości	80 MHz ... 6 GHz
Natężenie pola kontrolnego	10 V/m
Uwaga	Kryterium A
Szybkie stany przejściowe (burst)
Normy/przepisy	EN 61000-4-4
Szybkie stany przejściowe (burst)
Wejście	2 kV (Poziom kontroli 3 - niesymetryczny)
wyjście	2 kV (Poziom kontroli 3 - niesymetryczny)
Sygnał	2 kV (Poziom kontroli 3 - niesymetryczny)
Uwaga	Kryterium A
Zakłócenia impulsowe udarowe (surge)
Wejście	2 kV (Poziom kontroli 3 - niesymetryczny)
wyjście	2 kV (Poziom kontroli 3 - niesymetryczny)
Wpływ zaburzeń przewodzonych
Normy/przepisy	EN 61000-4-6
Wpływ zaburzeń przewodzonych
Zakres częstotliwości	0,15 MHz ... 80 MHz
Uwaga	Kryterium A
Napięcie	10 V
Kryteria
Kryterium A	Normalny wskaźnik roboczy w zakresie ustalonych granic.
Kryterium B	Przejściowe zakłócenie wskaźnika roboczego jest samodzielnie korygowane przez urządzenie.

Dane handlowe

Numer artykułu	2908283
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	CMUIE3
Klucz produktu	CMUIE3
Strona katalogu	Strona 345 (C-4-2019)
GTIN	4055626309200
Waga jednej sztuki (z opakowaniem)	1 356 g
Waga jednej sztuki (bez opakowania)	980 g
Numer taryfy celnej	85322200
Kraj pochodzenia	CN

Klasyfikacje

Dopuszczenia

Environmental product compliance

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Diboron trioxide (nr CAS: 1303-86-2)
		Lead monoxide (lead oxide) (nr CAS: 1317-36-8)
		Lead (nr CAS: 7439-92-1)
SCIP	e81279e6-c2ff-4854-8ec5-6cd64b3c3168
EF3.0 Zmiana klimatu
CO2e kg	21,98 kg CO2e

Produkty kompatybilne

Akcesoria

Korzyści

Oszczędność miejsca dzięki kompaktowej konstrukcji

Bezobsługowość dzięki kondensatorom elektrolitycznym

Dzięki funkcji łagodnego rozruchu mogą współpracować również z zasilaczami w niskim zakresie mocy
