PSR-PC52-1NO-1NC-24DC-SC - 커플링 릴레이 - 1017062

참고

적용 참고 사항
적용 참고 사항	산업 전용
활용 제한
CCCex 참고	중국에서는 폭발 위험이 있는 영역에서의 사용이 허용되지 않습니다.

제품 속성

제품 타입	커플링 릴레이
제품군	PSRmini
애플리케이션	안전 스위치 켜짐
	낮은 수요
	Ex
제어	1-채널 및 2-채널
릴레이 타입	전기 기계적 릴레이
절연 특성
서지전압 카테고리	III
오염등급	2
시간
일반 시작 시간, U_s	타입 100 ms (A1-A2를 통해 제어되는 경우)
일반 해제 시간	타입 30 ms (A1-A2를 통해 제어되는 경우)
복구 시간	1 s (A1-A2를 통해 제어되는 경우)
	3 s (U_D 적용 후 진단 가능 시간)

전기적 속성

정격 상태에서 최대 전력 손실	3.8 W (U_B = 26.4 V DC, U_BD = 26.4 V DC, I_L = 3 A)
정격 작동 모드	100 % 작동 요인
정격 절연 전압	250 V AC
정격서지전압/절연	모든 전류 경로 및 하우징 간 기본 절연 4 kV
정격서지전압/절연		안전 절연, (A1/A2, 24V/0V, 21/22 및 TP1/TP2/TP3)에서 사용 가능한 전류 경로(L, L', LO, LO', NI, NI', N,N')까지의 6 kV 강화 절연

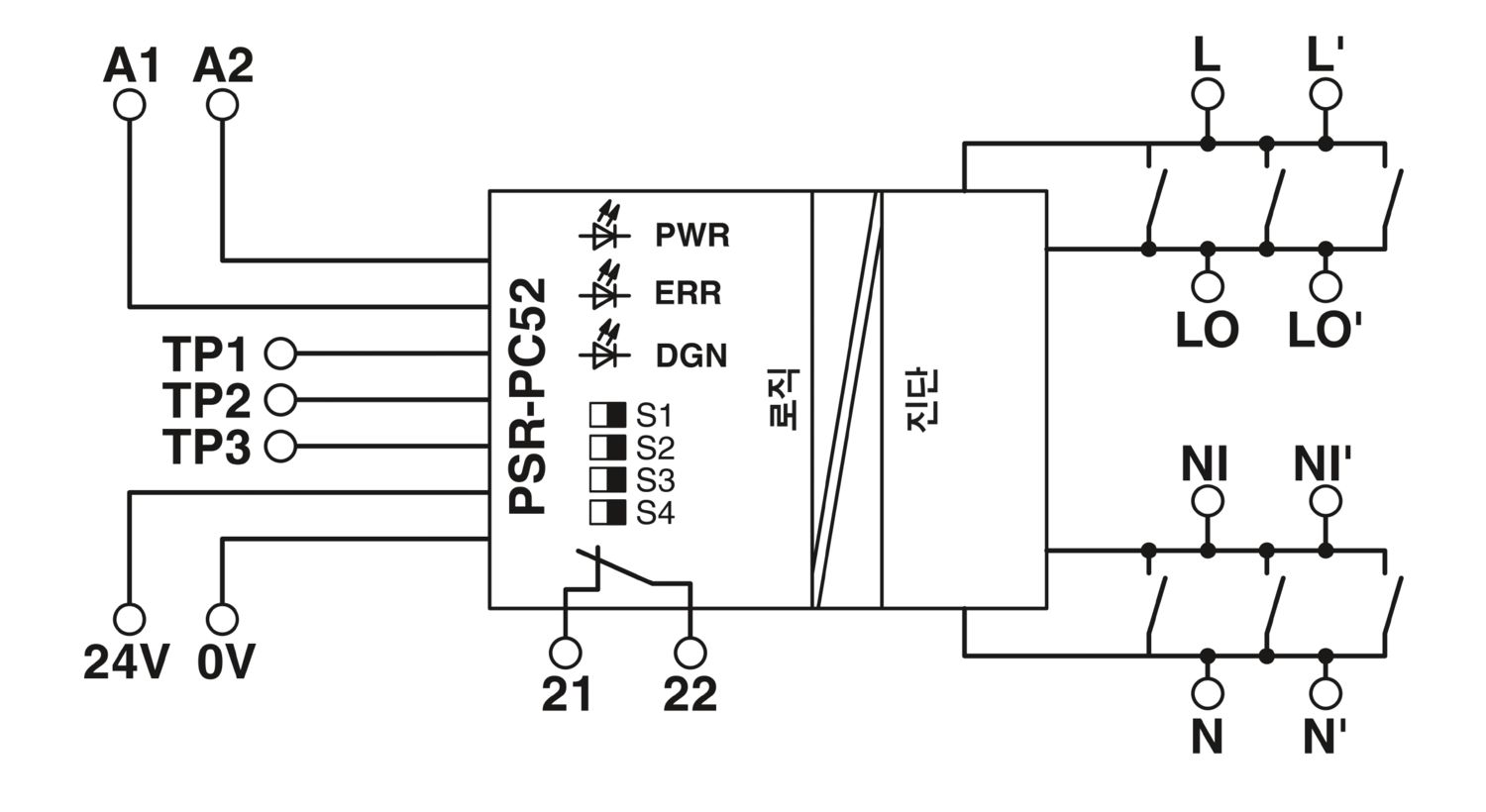

공급
명칭	A1/A2
정격 제어 회로 공급 전압 U_S	24 V DC -15 % / +10 %
정격 제어 공급 전류 I_S	타입 75 mA
전력 소모량, U_S	타입 2 W (U_S/U_D의 경우, 켜짐 상태)
돌입 전류	최대 100 mA
필터 시간	2 ms (U_s에서 전압 강하 발생 시 A1-A2의 경우)
		최대 2 ms (A1-A2의 경우, 낮은 테스트 펄스 폭)
		≥ 100 ms (A1-A2의 경우, 낮은 테스트 펄스 속도)
		최대 17 ms (A1-A2의 경우, 높은 테스트 펄스 폭)
		≥ 800 ms (A1-A2의 경우, 높은 테스트 펄스 속도)
보호 회로	서지 보호; 36 V 서프레서 다이오드
보호 회로		극성 보호
공급
명칭	24V/0V
진단 공급 전압 U_D	24 V DC -20 % / +25 %
입력 전류, U_D	35 mA (U_D = 24 V)
		45 mA (U_D = 19 V)
		25 mA (U_D = 30 V)
U_D에서의 돌입 전류	1.5 A (Δt < 10 µs)
전력 소모량, U_D	타입 0.9 W (U_D의 경우, 꺼짐 상태)
보호 회로	서지 보호; 33 V 서프레서 다이오드
보호 회로		극성 보호

입력 데이터

디지털: 검증 테스트용 테스트 지점 (T1, T2, T3)
입력 수	3
돌입 전류	타입 200 mA
보호 회로	서지 보호; 36 V 서프레서 다이오드
전류 소모량	타입 20 mA (입력 TP1)
	타입 20 mA (입력 TP2)
	타입 30 mA (입력 TP3)

출력 데이터

릴레이: 사용 가능 전류 경로 (L-LO-NI-N / L'-LO'-NI'-N')
출력 설명	세이프티 관련 N/O 접점
출력 수	1 (미지연됨)
접점 유형	1개의 사용 가능 전류 경로
접점 소재	AgNi, 골드 플레시드(Gold Flashed), Ag 합금
스위칭 전압	최소 16 V AC/DC
		최대 250 V AC
		최대 125 V DC
스위칭 용량	최소 1 W
돌입 전류	최소 50 mA
돌입 전류		최대 5 A (Δt  1 s)
제한 연속 전류	3 A (경감, 부하 타입 및 부하 시 전압 관찰)
단면적 총 전류	9 A² (경감현상 관찰)
스위칭 빈도	최대 0.5 Hz
기계적 서비스 수명	약 5x 10⁷ 싸이클
릴레이: 신호 전류 경로 (21/22)
출력 설명	세이프티와 관련되지 않은 N/C 접점
출력 수	1 (지연 없음, 플로팅)
접점 유형	1개의 신호 전류 경로
스위칭 전류	최대 100 mA
돌입 전류	≤ 800 mA (Δt  100 ms)
단락-회로 보호	번호

연결 데이터

연결 기술
플러그형	예
전선 연결
연결 타입	스크류 연결
단선 케이블 사이즈	0.2 mm² ... 2.5 mm²
연선 케이블 사이즈	0.2 mm² ... 2.5 mm²
케이블 사이즈 AWG	24 ... 12
스트리핑 길이	7 mm
스크류 스레드	M3

시그널링

상태 표시	1 x LED (녹색)
작동 전압 표시	1 x LED(노란색)
오류 표시	1 x LED(빨간색)

치수

폭	17.5 mm
높이	112.2 mm
깊이	114.5 mm

소재 사양

색상 (하우징)	노란색 (RAL 1018)
하우징 소재	Frianyl A63 RV0

특성

안전 데이터: EN 50156-2
안전 무결성 레벨(SIL)	3 (참조 IEC 61508)
안전 데이터: IEC 61508 - 낮은 수요
안전 무결성 레벨(SIL)	3

환경 및 실제 조건

주변 조건
보호 수준	IP20
설치 위치의 최소 보호 수준	IP54
주변 온도(작동)	-25 °C ... 60 °C (경감현상 관찰)
주변 온도(보관/운송)	-40 °C ... 65 °C
최대 고도	≤ 2000 m (해수면 기준)
최대 허용 습도(보관/운송)	75 % (평균, 85% 자주 발생하지 않음, 응결 없음)
허용 가능한 최대 상대 습도(작동)	75 % (평균, 85% 자주 발생하지 않음, 응결 없음)
충격	15g, 11 ms
진동 (동작)	10 Hz ... 150 Hz, 2g
기압(작동)	79 kPa ... 106 kPa
기압(보관/운송)	79 kPa ... 106 kPa

승인

ATEX
마킹	 II 3G Ex ec nC IIC T4 Gc
인증	DEMKO 19 ATEX 2240X
IECEx
마킹	Ex ec nC IIC T4 Gc
인증	IECEx ULD 19.0023X
UL, 미국 / 캐나다
마킹	cULus
인증	E140324
UL Ex, 미국 / 캐나다
마킹	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
마킹		Class I, Div. 2, Groups A, B, C, D, T4
인증	E360692
CE
마킹	CE 적합성
환경 시뮬레이션 테스트
마킹	G3
인증	ISA-S71.04
CCC / China-Ex
마킹	Ex ec nC IIC T4 Gc
인증	2022122304115696

마운팅

마운트 타입	DIN 레일 마운팅
조립 참고 사항	경감 곡선 참조
마운팅 위치	수직 또는 수평

항목 번호	1017062
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	DNA182
카탈로그 페이지	253페이지(C-6-2019)
GTIN	4055626499444
개당 중량(패키지 포함)	252.2 g
개당 중량(패키지 제외)	251.5 g
관세 번호	85364190
원산지	DE

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	69729e12-0d5b-42b2-a386-af7bde6fb23b
