UM-S95U/S7/FLK50/PLC - 패시브 모듈

UM-S95U/S7/FLK50/PLC - 패시브 모듈

2907030

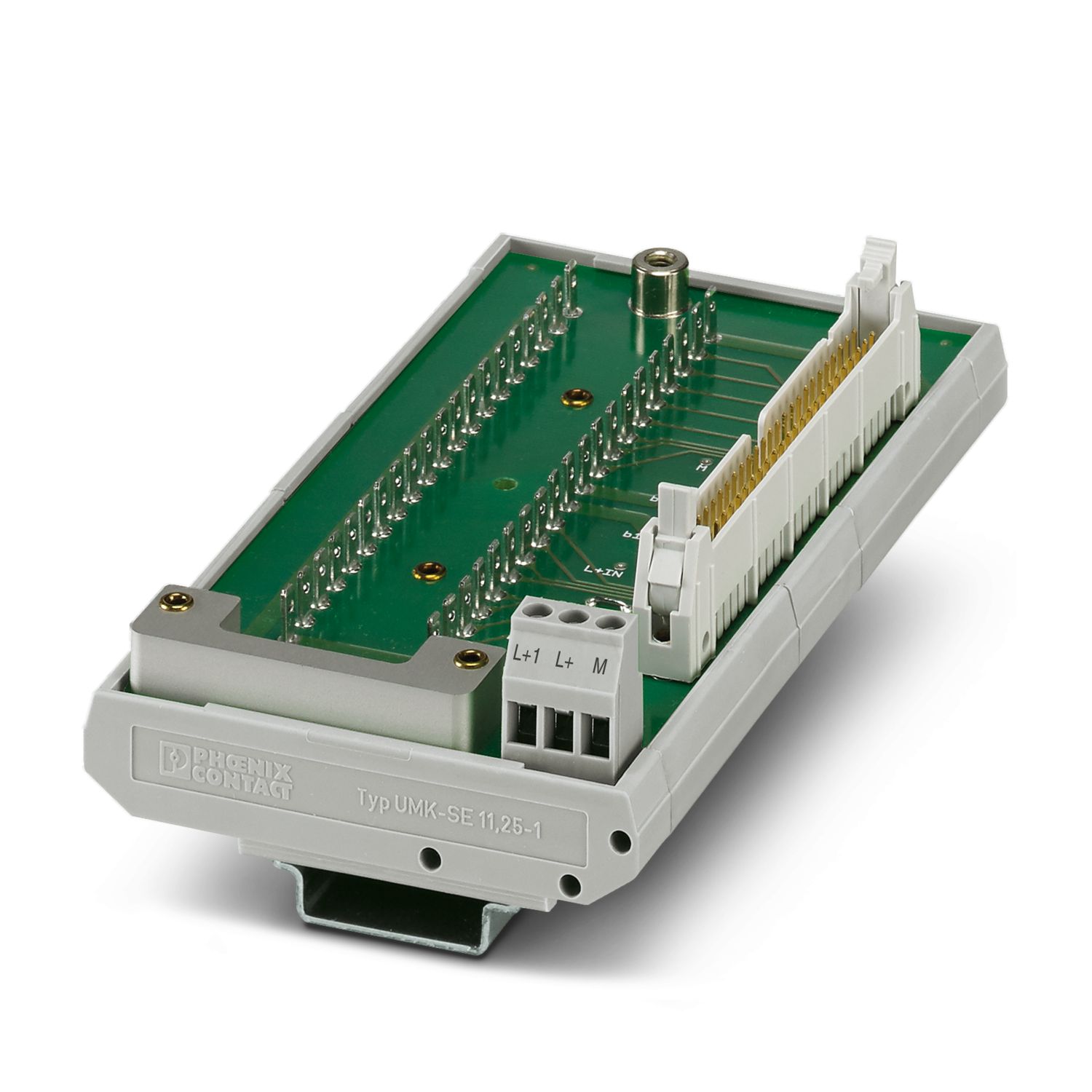

VARIOFACE 터미네이션 보드, Siemens SIMATIC® S5-95U용, S7 컨트롤러에 연결 가능한 50핀 플랫 리본 케이블 커넥터 있음, 모듈 폭: 135 mm

제품의 세부 정보

Expand all Collapse all

기술 데이터

제품 속성

제품군	VARIOFACE
절연 특성: 전력 회로 간 공간 및 연면 거리
절연	기능적 절연
과전압 카테고리	II
오염도	2

전기적 속성

작동 전압 범위	19.2 V DC ... 26.4 V DC
전류 (분기당)	≤ 1 A
전류 (바이트당 전압 공급)	≤ 2 A
전력 회로 간 공간 및 연면 거리
정격 절연 전압	50 V
정격 서지 전압	0.5 kV (1.2 / 50 μs)

연결 데이터

연결 1(제어 레벨)
표준에 따른 연결	IEC 60603-13
연결 타입	IDC/FLK male 스트립
연결 수	1
핀 수	50
삽입/제거 싸이클	> 50
간격	2.54 mm
연결 2(필드 레벨)
연결 타입	스페이드 연결
핀 수	40
참고	2.8 x 0.8
연결 3(공급)
연결 타입	스크류 연결
스트리핑 길이	8 mm
스크류 스레드	M3
핀 수	3
단선 케이블 사이즈	0.2 mm² ... 4 mm²
단선 케이블 사이즈(동일한 케이블 사이즈의 전선 2개)	0.2 mm² ... 1.5 mm²
연선 케이블 사이즈	0.2 mm² ... 2.5 mm²
		0.25 mm² ... 2.5 mm² (플라스틱 슬리브가 없는 페룰)
		0.25 mm² ... 2.5 mm² (플라스틱 슬리브가 있는 페룰)
유연한 케이블 사이즈(동일한 케이블 사이즈의 전선 2개)	0.2 mm² ... 1.5 mm²
		0.25 mm² ... 0.75 mm² (플라스틱 슬리브가 없는 페룰)
		0.5 mm² ... 1.5 mm² (플라스틱 슬리브가 있는 TWIN 페룰)
AWG 케이블 사이즈	24 ... 12
조임 토크	0.5 Nm ... 0.6 Nm
간격	5.08 mm

시그널링

상태 표시 있음	아니오

치수

품목 치수
폭	135 mm
높이	77 mm
깊이	54 mm

소재 사양

색상	회색 (RAL 7042)

환경 및 실제 조건

주변 조건
보호 수준 (모듈)	IP00
보호 수준 (설치 위치)	≥ IP54
주변 온도(작동)	-20 °C ... 50 °C
주변 온도(보관/운송)	-20 °C ... 70 °C
고도	≤ 2000 m

승인

UKCA
인증	UKCA 인증

표준 및 규정

전력 회로 간 공간 및 연면 거리
표준/규정	EN IEC 60664-1

마운팅

마운트 타입	DIN 레일 마운팅
마운팅 위치	모두

참고

작동에 대한 참고 사항	올바른 사용을 위해, 설치 지침(다운로드 참조)의 사양을 준수해야 합니다. 타사 제품과 함께 적용하거나 사용하려면 해당 타사 제조업체의 사양, 안전 및 경고 지침도 충족해야 합니다.

상용 데이터

항목 번호	2907030
패키지 단위	1 pc
최소 주문 수량	1 pc
참고	주문 제작(환불 불가)
제품 키	DK21ES
GTIN	4055626161327
개당 중량(패키지 포함)	224 g
개당 중량(패키지 제외)	224 g
관세 번호	85366990
원산지	DE

분류

ECLASS

ECLASS-13.0	27141152
ECLASS-15.0	27141152

ETIM

ETIM 9.0

EC002780

UNSPSC

UNSPSC 21.0

39121400

Environmental product compliance

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	1a3c081b-d7d3-42ab-9c21-1e8712df6040
