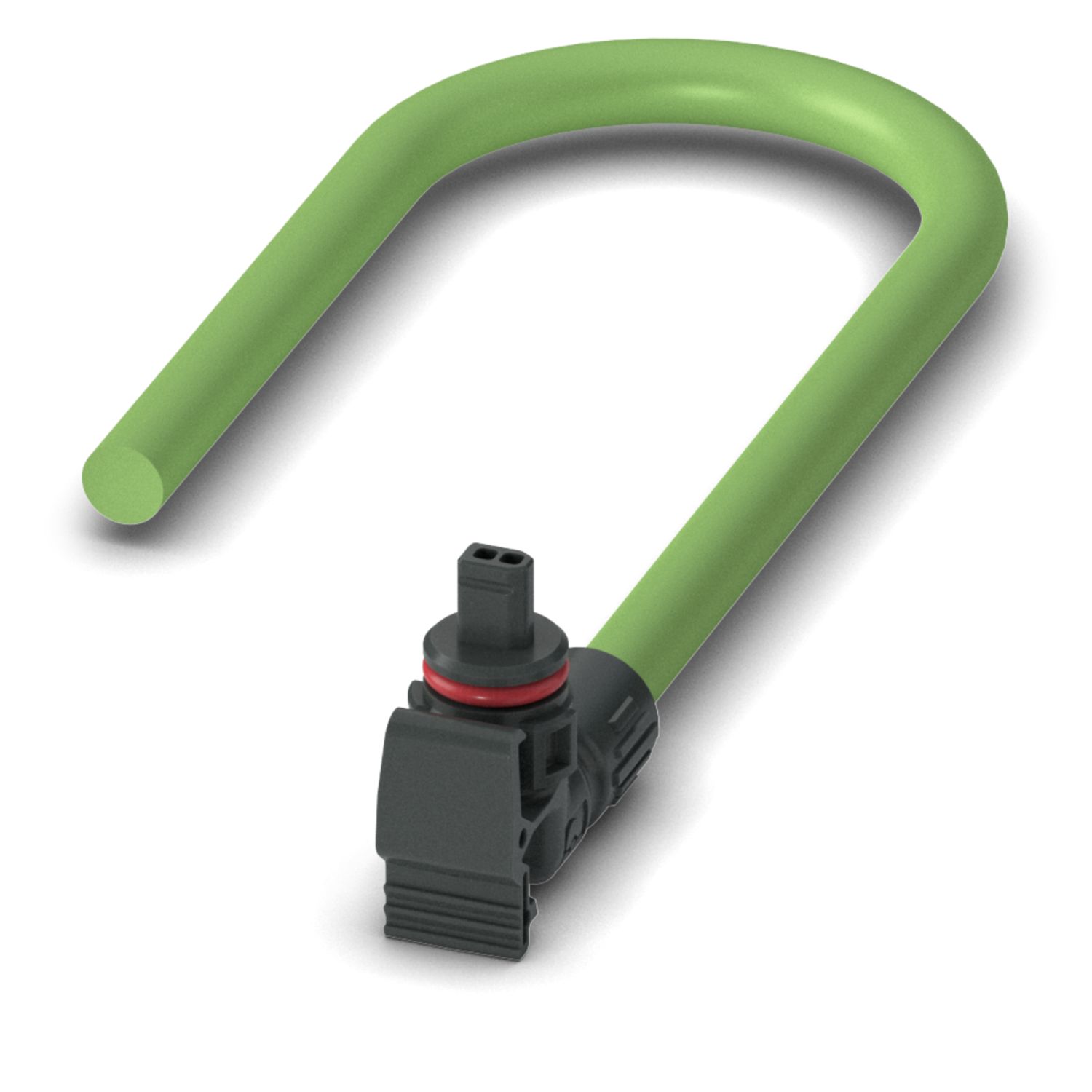

패치 케이블, 2-핀, PUR 할로겐-프리, 녹색, 케이블 길이: 2.552 m
| 제품 타입 | 데이터 케이블 사전 조립됨 |
| 애플리케이션 | 데이터 |
| 핀 수 | 2 |
| 슬롯 수 | 2 |
| 절연 특성 | |
| 오염등급 | 2 |
| UL 94에 따른 난연성등급 | V0 |
| 연결 1 | |
| 타입 | SPE 플러그, 직각, 2-핀, 잠금 클립 |
| 핀 수 | 2 |
| 삽입/제거 싸이클 | ≥ 100 |
| 삽입력 | < 20 N |
| 분리 강도 | < 20 N |
| 절연 저항 | > 500 MΩ |
| 소재 하우징 | PBT |
| 소재 접점 | Cu 합금 |
| 접점 표면 소재 | Ni/Au/Sn |
| 색상 (하우징) | 검정색 |
| UL 94에 따른 난연성등급 | V0 |
| 보호 수준 | IP67 |
| IP20 | |
| 주변 온도(작동) | -40 °C ... 85 °C |
| 연결 2 | |
| 타입 | 선단 탈피 처리 |
| 케이블 길이 | 2.552 m |
| Single Pair Ethernet PUR 연선, 녹색 [99B] | |
| 치수 도면 |
|
| UL AWM 스타일 | 20233 (80°C/300 V) |
| 핀 수 | 2 |
| 차폐 | 예 |
| 케이블 타입 | Single Pair Ethernet PUR 연선, 녹색 [99B] |
| 전선 구조 | 1 x 2 x AWG 22/7, S/FTP |
| AWG 신호 라인 | 22 |
| 케이블 사이즈 | 2x 0.34 mm² |
| 절연 포함 전선 직경 | 1.6 mm |
| 외부 케이블 직경 | 5.50 mm ±0.1 mm |
| 외부 시스(sheath), 소재 | PUR |
| 외부 시스(sheath), 색상 | 녹색 |
| 전선 소재 | Cu litz 나선 |
| 소재 전선 절연 | 발포 PE |
| 단일 배선, 색상 | 흰색, 파란색 |
| 트위스티드 페어 | 페어당 2코어 |
| 전체 꼬임 | 필러가 있는 1개의 쌍, 수평 트위스티드 |
| 광 차폐 커버 | 90 % |
| 절연 저항 | ≥ 5 GΩ*km |
| 루프 저항 | ≤ 120.00 Ω/km |
| 파장 임피던스 | 100 Ω ±5 Ω (100 MHz) |
| 정격 전압, 케이블 | ≤ 100 V |
| 테스트 전압 코어/코어 | 2000 V (50 Hz, 1 min.) |
| 테스트 전압 코어/차폐 | 2000.00 V (50 Hz, 1 min.) |
| 최소 곡률반경, 고정 설치 | 4 x D |
| 최소 곡률반경, 유연 설치 | 8 x D |
| 최소 곡률반경, 고정 설치 | 22 mm |
| 최소 휨 반지름, 이동식 설치 | 44 mm |
| 할로겐 프리 | IEC 60754-1에 따름 |
| 내염성 | IEC 60332-1-2에 따름 |
| UL 1581, Sec. 1061(케이블 내염성) | |
| CSA FT1에 따름 | |
| 내유성 | DIN EN 60811-404에 따름 |
| 주변 온도(작동) | -40 °C ... 80 °C (케이블, 고정 설치) |
| -25 °C ... 80 °C (케이블, 유연 설치) | |
| -25 °C ... 80 °C (설치용) | |
| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 72 V | 4 A | 22 - 22 | ||
| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 57 V | 1.75 A | 22 - 22 | 22 - 22 | |
| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 57 V | 1.75 A | 22 - 22 | ||
