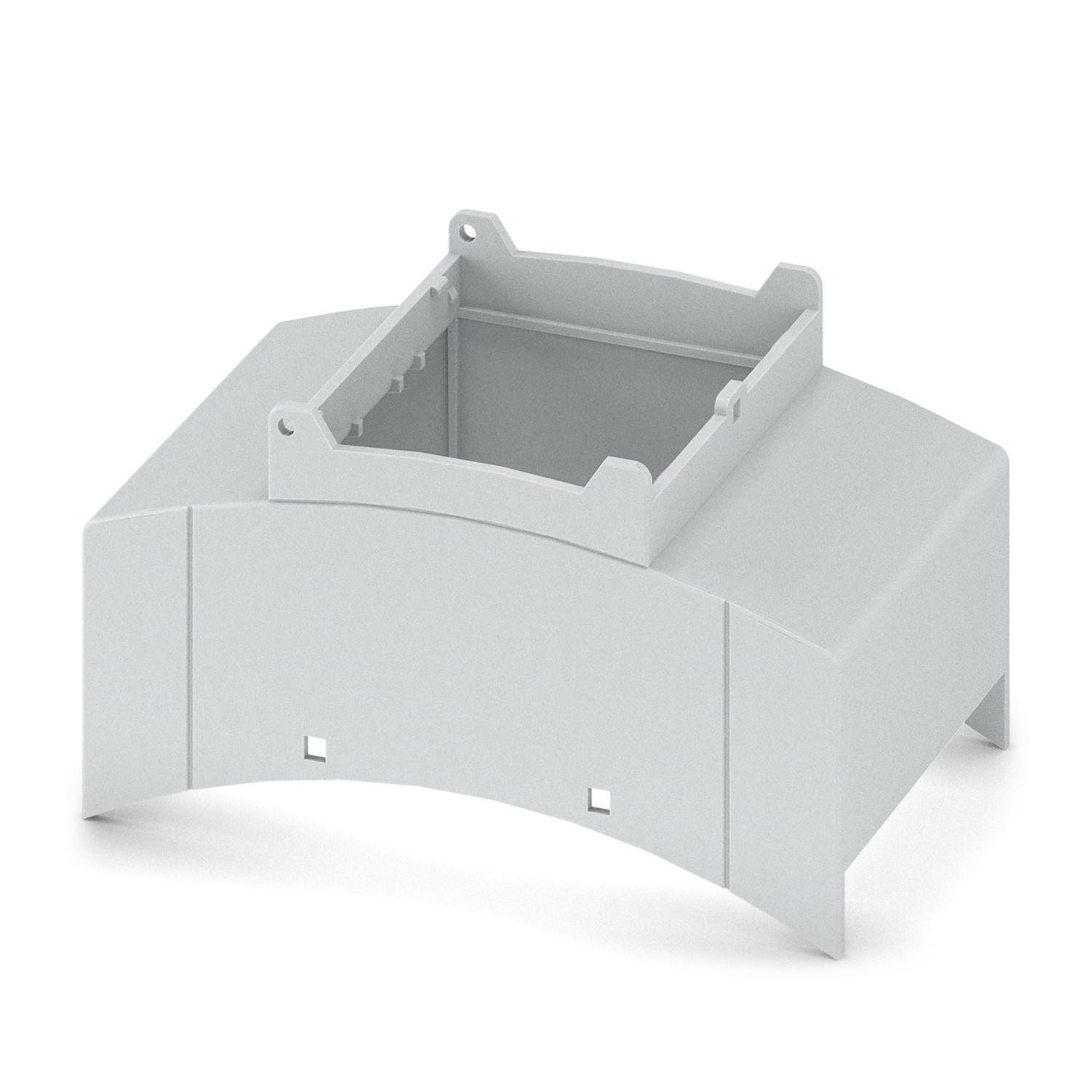

BC 53,6 OT 0C0C KMGY
-
Parte superiore custodia
1538931
Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880, parte superiore custodia modulare, larghezza: 53,6 mm, altezza: 89,7 mm, profondità: 49,78 mm, colore: grigio chiaro (simili RAL 7035)
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Tipo di custodia | Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880 |
| Tipo di custodia | Custodie per installazioni modulari per edifici |
| Serie di custodie | BC |
| Famiglia di prodotti | BC 53,6.. |
| Numero (Aperture per connettori) | 0 |
| Apertura di ventilazione disponibile | no |
| Disegno quotato |
|
| Larghezza | 53,6 mm |
| Altezza | 89,7 mm |
| Profondità | 49,78 mm |
| Unità modulare | 3 TE |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Parte superiore custodia) | grigio chiaro (RAL 7035) |
| Materiale Parte superiore della custodia | PC |
| Classe di combustibilità a norma UL 94 | V0 |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Numero degli alloggiamenti dei circuiti stampati | 6 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Inserire a scatto |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
I vantaggi
Sistema di collegamento e custodie coordinato per uno sviluppo più rapido del dispositivo
Configurazione online individuale per diverse applicazioni nell'automazione di edifici
Dimensioni della custodia e di montaggio a norma per l'impiego nei ripartitori
Per realizzare il vostro articolo individuale, utilizzate semplicemente il configuratore online intuitivo
