Inserto contatti, numero poli: 6+PE, dimensioni: B6, numero di connessioni per polo: 1, Femmina, Connessione a crimpare, 500 V, 16 A, 0,5 mm2 ... 4 mm2, applicazione: Potenza
| Note generali | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B6, contatti a crimpare CK 2,5-ED (contatti a crimpare non in dotazione). |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Smontaggio dei contatti a crimpare con l'ausilio di un cacciavite. L'apertura per il cacciavite si trova accanto all'apertura che consente l'inserimento dei conduttori. |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-B |
| Applicazione | Potenza |
| Tipo | B6 |
| Numero di poli | 6 |

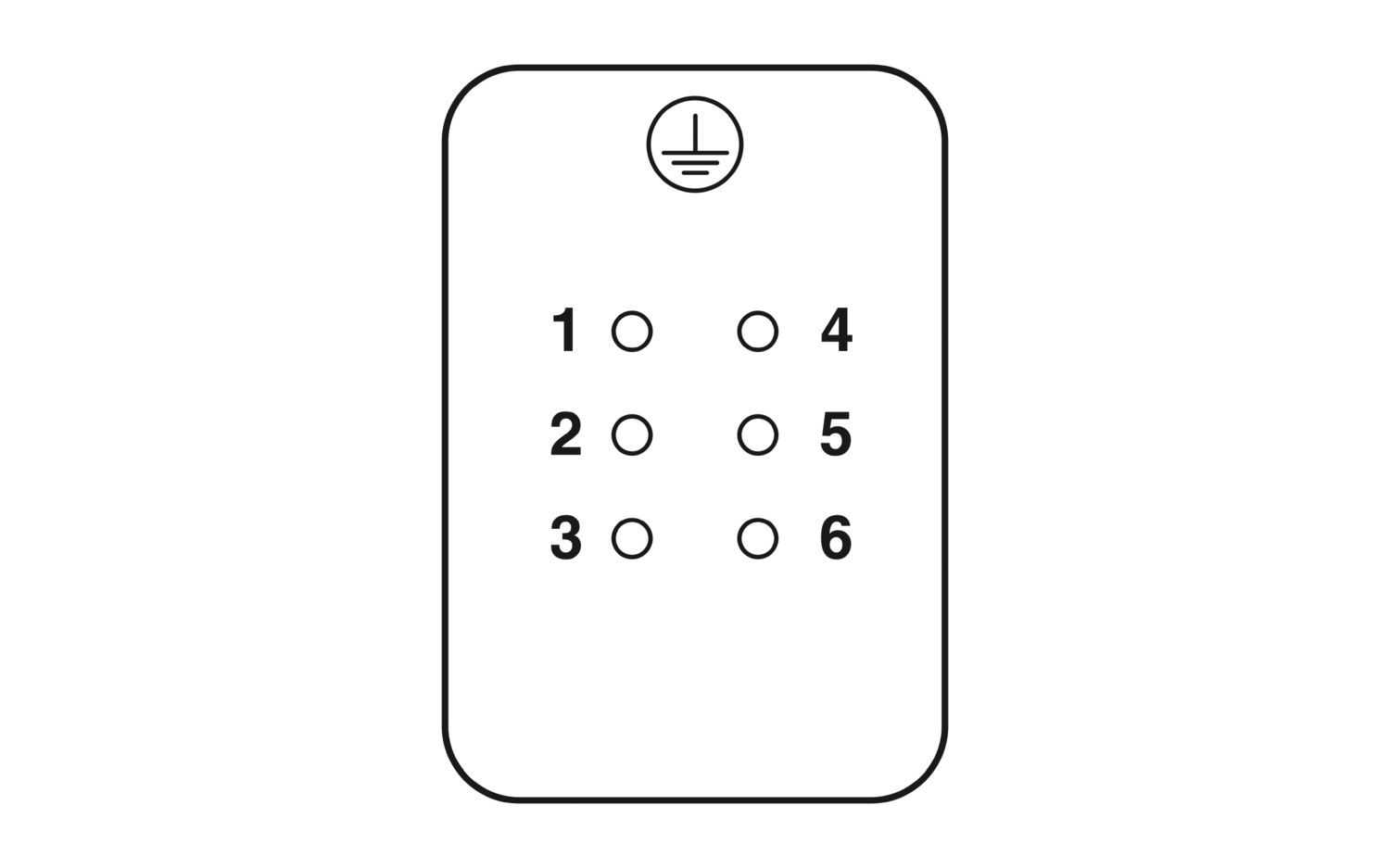

| Piano d'inserimento | 6+PE |
| Numerazione contatto | 1 - 6 |
| Numero di connessioni per polo | 1 |
| Tipo contatto | tornito |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |
|
| Larghezza | 34 mm |
| Altezza | 34,6 mm |
| Lunghezza | 50,5 mm |
| Distanza fori orizzontale | 44 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 2,5 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Numero di connessioni per polo | 1 |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente nominale | 16 A |
| SCCR | 5 kA (UL 2237) |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Verifiche | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | 20 - 12 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 13 A |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 14 A |
