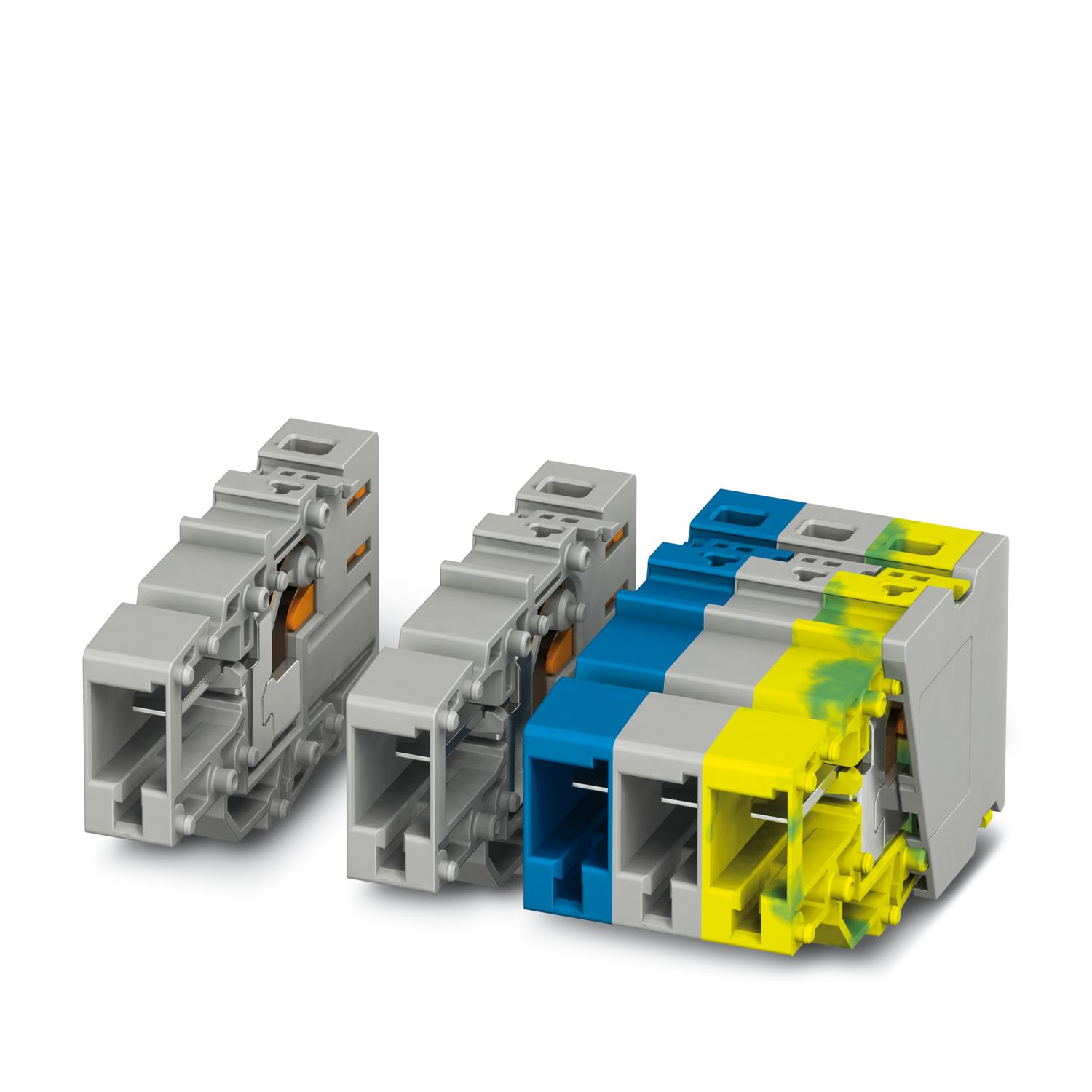

PPC 6/1-L - Giunto COMBI

3000690

Giunto COMBI, tensione nominale: 1000 V, corrente nominale: 41 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 6 mm², 1. piano, sezione: 0,5 mm² - 10 mm², colore: grigio

Per il suo funzionamento questo prodotto necessita di altri prodotti. Accessori necessari

Dettagli prodotto

Tipo di prodotto	Giunto per morsetti
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
Numero di poli	1
Passo	8,2 mm
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	1,31 W

Sezione nominale	6 mm²
1. piano
Lunghezza del tratto da spelare	12 mm
Calibro a tampone	A5
Attacco a norma	IEC 61984
Sezione conduttore rigida	0,5 mm² ... 10 mm²
Sezione conduttore AWG	20 ... 8 (convertito secondo IEC)
Sezione conduttore flessibile	0,5 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	20 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,5 mm² ... 6 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,5 mm² ... 6 mm²
Sezione del conduttore flessibile (2 conduttori di sezione identica con puntalino TWIN con collare in plastica)	0,5 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	41 A (tenere conto del derating)
Corrente di carico massima	41 A (con una sezione conduttore di 6 mm²)
Tensione nominale	1000 V
Sezione nominale	6 mm²
1. piano Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	1 mm² ... 10 mm²
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	1 mm² ... 6 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	1 mm² ... 6 mm²

Larghezza	8,2 mm
Spessore della piastra terminale	2,2 mm
Altezza	47 mm
Profondità	24,7 mm
Passo	8,2 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Dati meccanici
Parete laterale aperta	Sì

Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C (per la temperatura di esercizio massima si veda la curva di derating)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 61984

Nota per il montaggio	Per un semplice bloccaggio degli elementi di connessione e accoppiamento COMBI si consiglia l'uso di un utensile di pressatura in parallelo

Dati commerciali

Codice articolo	3000690
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2245
Codice prodotto	BE2245
Pagina del catalogo	Pagina 350 (C-1-2019)
GTIN	4046356751797
Peso per pezzo (confezione inclusa)	7.952 g
Peso per pezzo (confezione esclusa)	7.94 g
Numero tariffa doganale	85366900
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	36 A	20 - 8
Use Group C
	600 V	36 A	20 - 8

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	1000 V

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	1000 V			0,5 - 6

Environmental product compliance

Prodotti compatibili

Accessori necessari

Accessori

I vantaggi

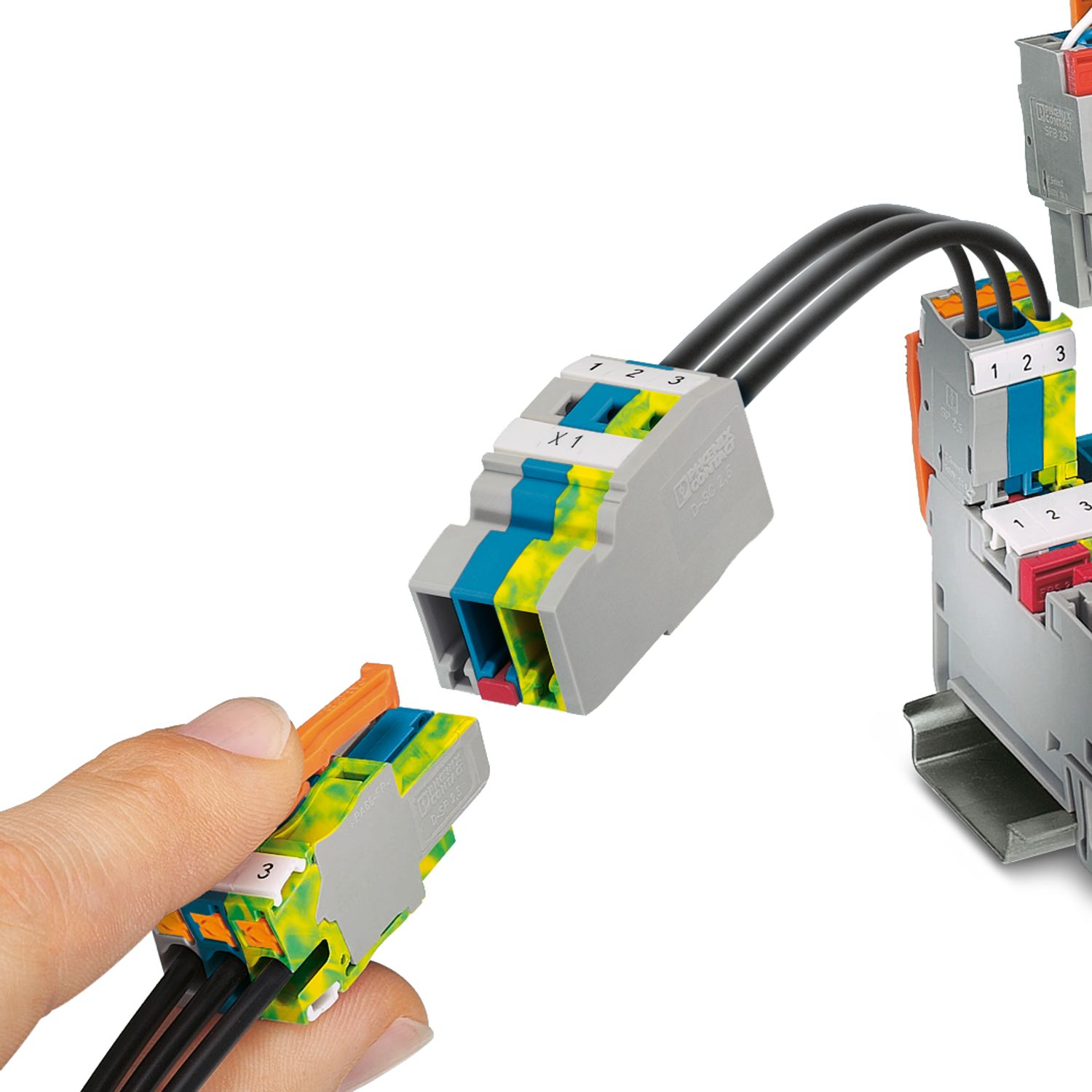

I giunti COMBI con tecnologia Push-in liberamente confezionabili offrono per ogni esigenza una soluzione che può essere realizzata dallo stesso utilizzatore

Per la collocazione sicura e salvaspazio di contatti di innesto in canaline e nei pozzetti di distribuzione

Testato per le applicazioni ferroviarie

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PPC 6/1-L - Giunto COMBI

3000690

Dettagli prodotto

ECLASS

ETIM

UNSPSC

DNV

CSA

IECEE CB Scheme

cULus Recognized

VDE Zeichengenehmigung

cULus Recognized

EAC

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PPC 6/1-L - Giunto COMBI 3000690

Dettagli prodotto

ECLASS

ETIM

UNSPSC
