ECS-B-64X80-L-UV-NV GY
-
Custodie per l'elettronica
1186431

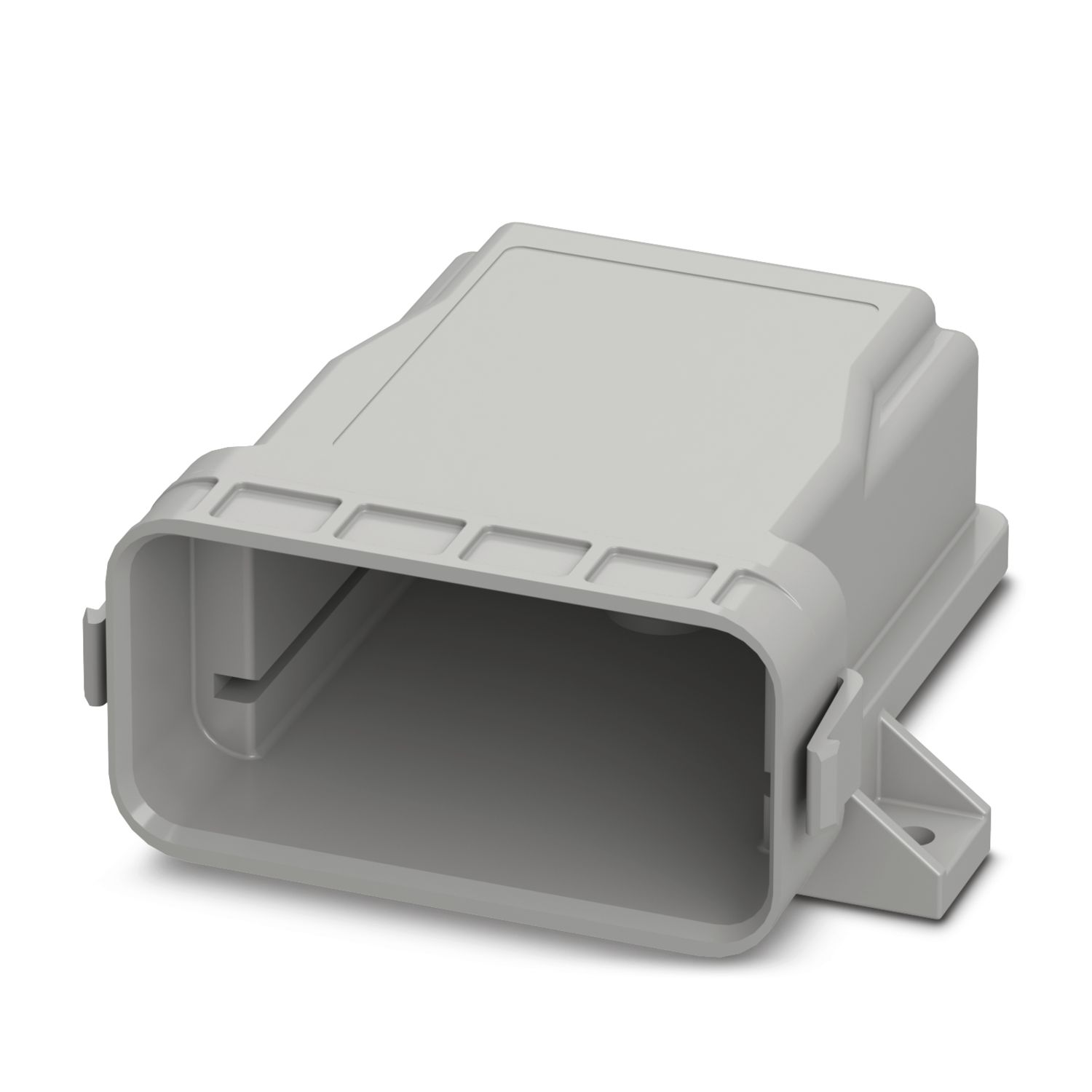

Custodia non ventilata della gamma ECS, bloccaggio a scatto. Grado di protezione IP66/IP67/IP68/IP69 in combinazione con la rispettiva piastra frontale. Colore: grigio (7042); larghezza: 97 mm; altezza: 86 mm; profondità: 45 mm
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Grado di protezione | Le indicazioni sulla protezione IP valgono per la combinazione di articoli ECS-B-... in combinazione con un pannello frontale non assemblato ECS-P...-B. |
| Grado di protezione | Usando le piastre frontali con tecnologia di connessione, la classe di protezione IP della tecnologia di connessione è la classe di protezione della soluzione complessiva. |
| Raccomandazione | Nell'area download sono disponibili ulteriori informazioni e misure dettagliate. |
| Tipo di prodotto | Custodia |
| Tipo di custodia | Custodia da esterno |
| Serie di custodie | ECS |
| Famiglia di prodotti | ECS..64X..L.. |
| Esecuzione | Bloccaggio a scatto |
| Apertura di ventilazione disponibile | no |
| Scomparto batterie | no |
| Ventilazione | no |
| Disegno quotato |
|
| Larghezza | 86 mm |
| Altezza | 97 mm |
| Profondità | 45 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,57 mm ... 2,36 mm |
| Colore (Custodia) | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PC |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 2000 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Accelerazione | 15g (61,6 Hz ... 2000 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 50g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Prova in nebbia salina | |
| Specifica di prova | DIN EN 60068-2-11:2000-02 |
| Durata della prova | 96 h |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| Condizioni ambientali | |
| Grado di protezione | IP66/IP67/IP68/IP69 |
| Codice IP max. da raggiungere | IP69 |
| Codice NEMA max. da raggiungere | 6 |
| Resistenza agli urti | IK08 |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Spessore circuito stampato | 1,57 mm ... 2,36 mm |
| Tipo di montaggio | Montaggio a parete o su pannello frontale. Montaggio su barra con accessori. |
I vantaggi
Design della custodia ultracompatto per un'ampia gamma di applicazioni
Il design della custodia consente l'installazione di diversi spessori di circuiti stampati per un'elevata varietà di applicazioni
Accessori opzionali per montaggio a parete o su pilone
Tecnologia di connessione dei circuiti stampati collaudata
Protezione contro le manipolazioni integrata
Protezione efficace dell'elettronica dagli influssi ambientali di tipo termico e meccanico
Adatto per l'impiego in aree interne ed esterne
