ECS-EX 122X169-S-UV1-V
-
Custodie per l'elettronica
1292760

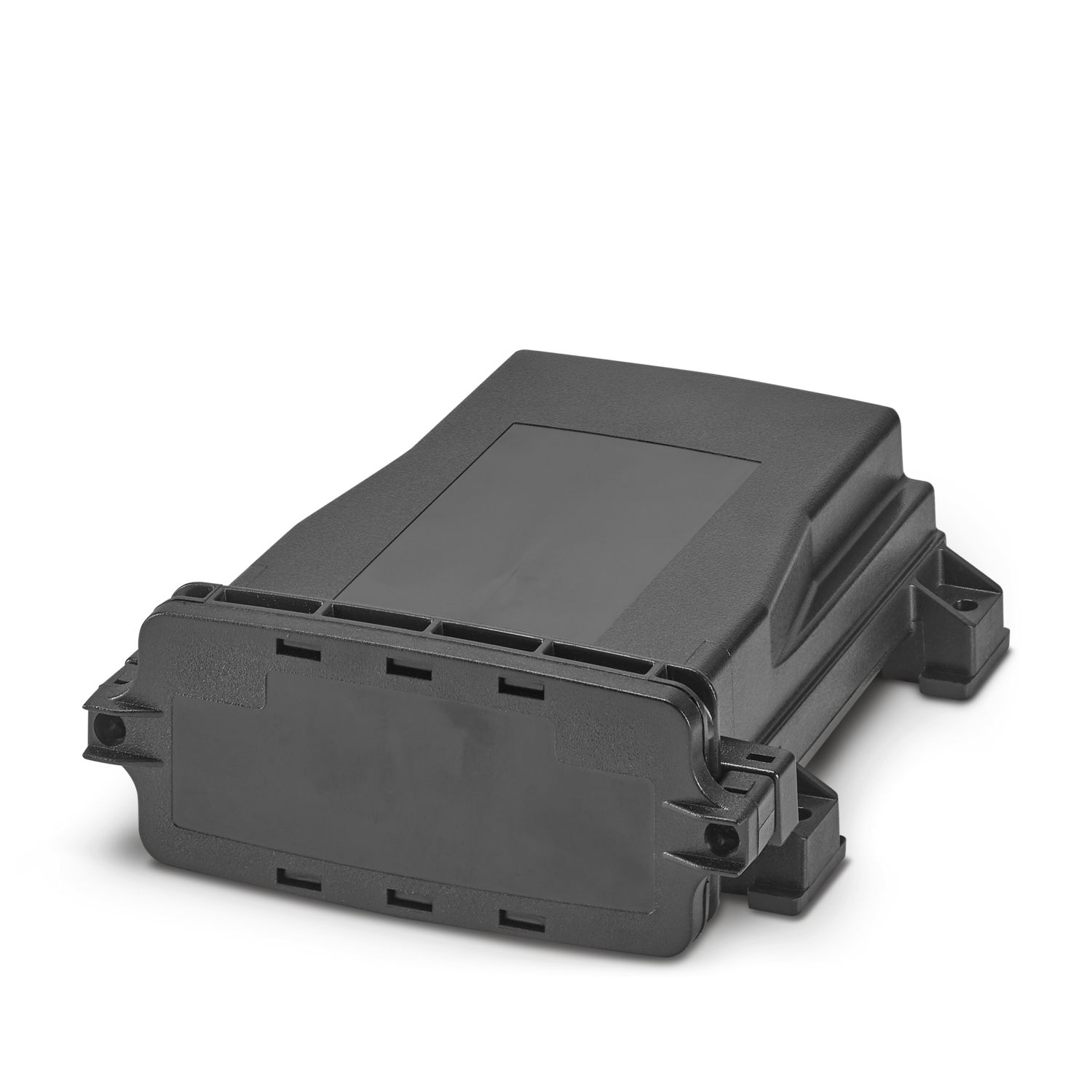

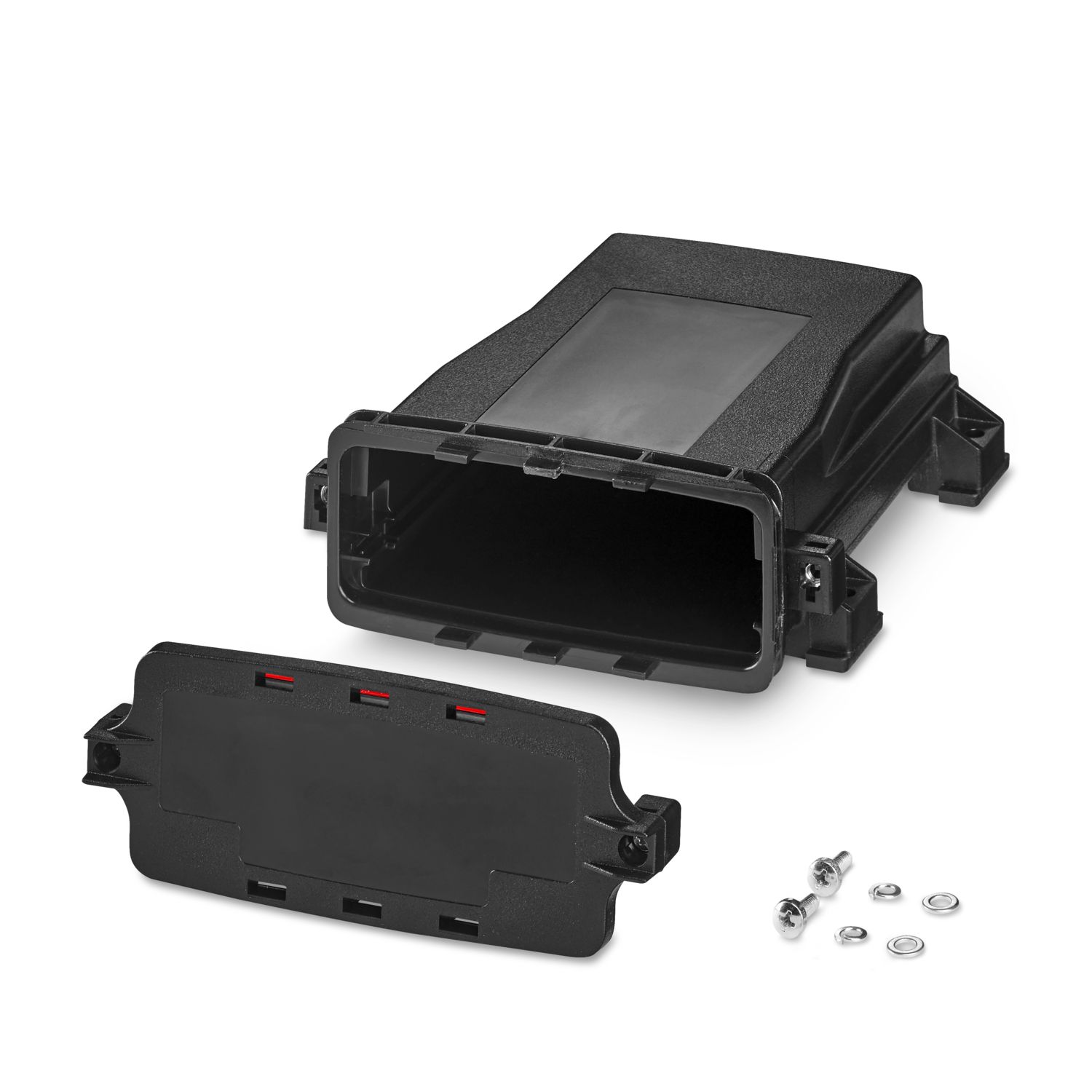

Custodia ventilata della famiglia ECS, bloccaggio a vite, grado di protezione: IP66/67/68/69 in combinazione con il pannello frontale corrispondente, colore: nero (9005), larghezza: 164 mm, altezza: 176 mm, profondità: 64 mm
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Grado di protezione | Le indicazioni sulla protezione IP valgono per la combinazione di articoli ECS-B-... in combinazione con un pannello frontale non assemblato ECS-P...-B. |
| Grado di protezione | Usando le piastre frontali con tecnologia di connessione, la classe di protezione IP della tecnologia di connessione è la classe di protezione della soluzione complessiva. |
| Raccomandazione | Nell'area download sono disponibili ulteriori informazioni e misure dettagliate. |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodia da esterno |
| Serie di custodie | ECS |
| Famiglia di prodotti | ECS-EX..122X..S.. |
| Esecuzione | membrana di compensazione della pressione integrata |
| Apertura di ventilazione disponibile | no |
| Scomparto batterie | no |
| Ventilazione | Membrana di compensazione della pressione integrata |
| Disegno quotato |
|
| Larghezza | 164 mm |
| Altezza | 176 mm |
| Profondità | 64 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,57 mm ... 2,36 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Materiale (Custodia) | PC |
| Classe di combustibilità a norma UL 94 | V0 |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 2000 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Accelerazione | 15g (61,6 Hz ... 2000 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 50g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Prova in nebbia salina | |
| Specifica di prova | DIN EN 60068-2-11:2000-02 |
| Durata della prova | 96 h |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| Condizioni ambientali | |
| Grado di protezione | IP66/IP67 |
| Codice IP max. da raggiungere | IP69 |
| Codice NEMA max. da raggiungere | 6 |
| Resistenza agli urti | IK08 |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Collegamento a vite |
| Spessore circuito stampato | 1,57 mm ... 2,36 mm |
| Tipo di montaggio | Montaggio a parete o su pannello frontale. Montaggio su barra con accessori. |
I vantaggi
Membrana di compensazione della pressione integrata per il bilanciamento delle oscillazioni di pressione
Accessori opzionali per montaggio a parete o su pilone
Tecnologia di connessione dei circuiti stampati collaudata
Protezione contro le manipolazioni integrata
Protezione efficace dell'elettronica dagli influssi ambientali di tipo termico e meccanico
Adatto per l'impiego in aree interne ed esterne
