VS-BU-KX-50-RG58
-

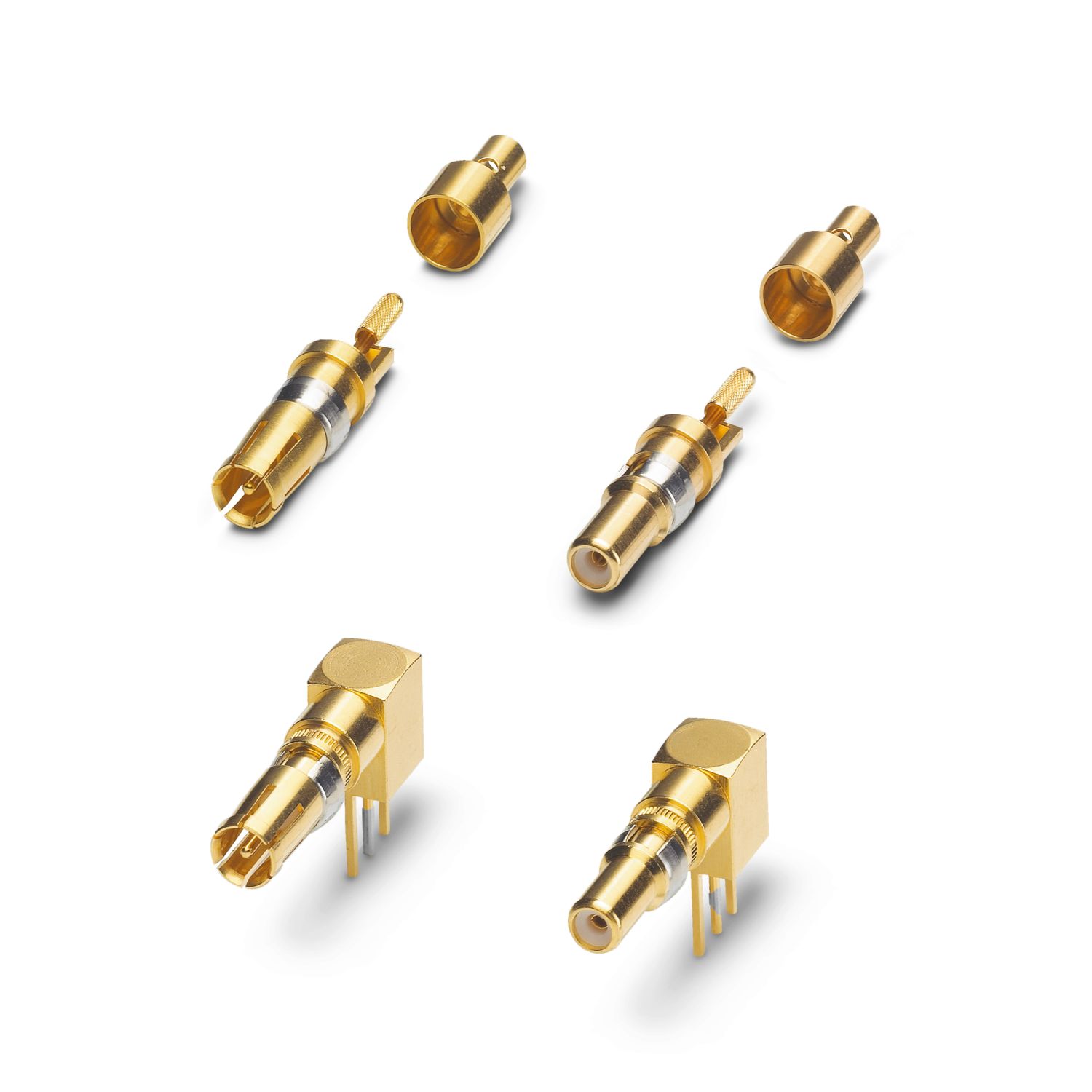

Contatto coassiale D-SUB
1655577
Contatto coassiale, per inserti combinati D-SUB, saldatura a mano, maschio, diritto per cavo RG 58, dorato
Dettagli prodotto
| Tipo di prodotto | Contatti |
| Serie | HC-M-04-KOAX |
| Esecuzione | Contatto singolo maschio |
| Tipo contatto | tornito |
| Corrente di carico massima | 2 A |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 250 V |
| Corrente nominale | 2 A |
| Resistenza di isolamento | 10 TΩ |
| Impedenza caratteristica | 50 Ω |
| Corrente di carico massima | 2 A |
| Collegamento | A saldare a mano |

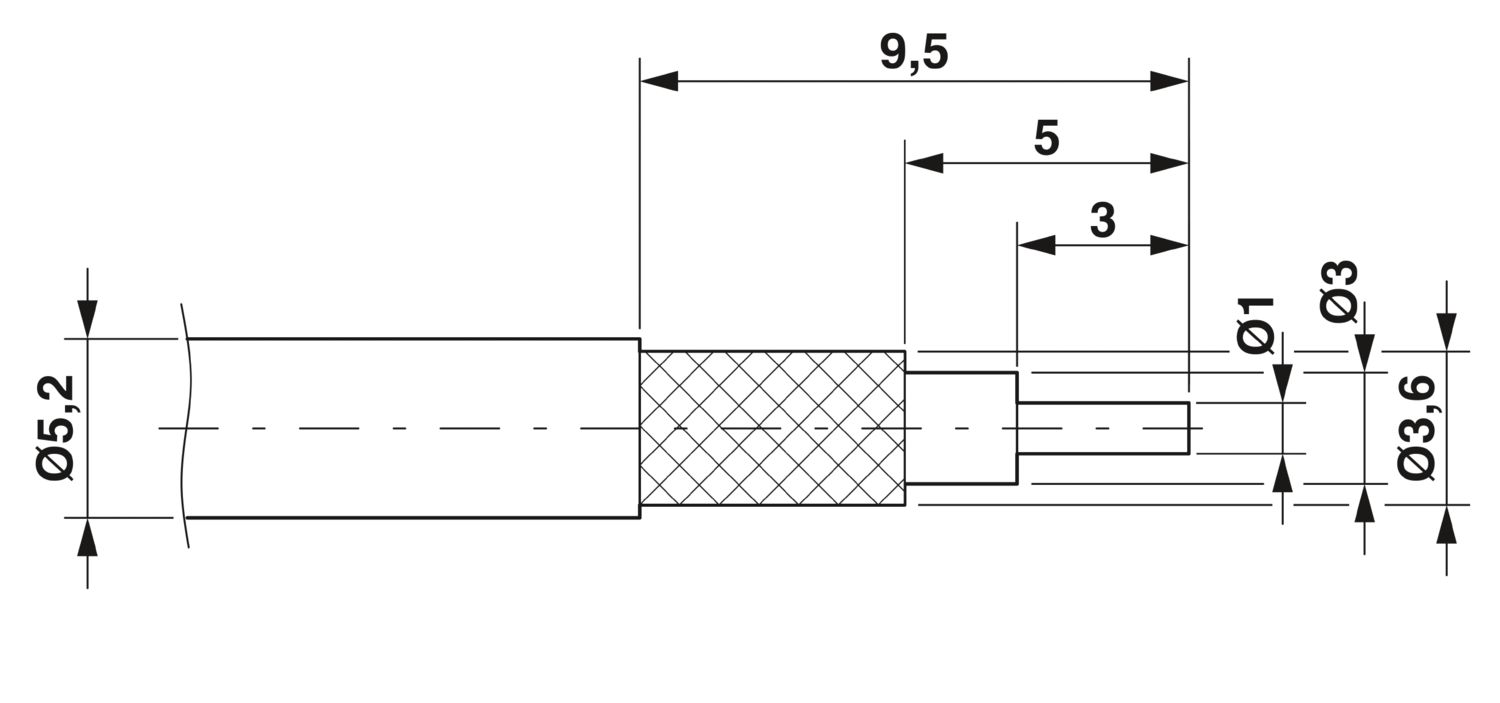

| Disegno quotato |
|
| Larghezza | 5,95 mm |
| Altezza | 5,95 mm |
| Lunghezza | 24,6 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 4,8 mm |
| Materiale | Metallo |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Dorato su nickel |
| Diametro esterno conduttore | 5,2 mm |
| Impedenza caratteristica | 50 Ω |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Forza d'inserzione per ogni contatto segnale | ≤ 7,00 N |
| Forza di trazione per ogni contatto segnale | ≤ 7 N |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -55 °C ... 135 °C |
| Tipo di montaggio | Connessione a saldare |
