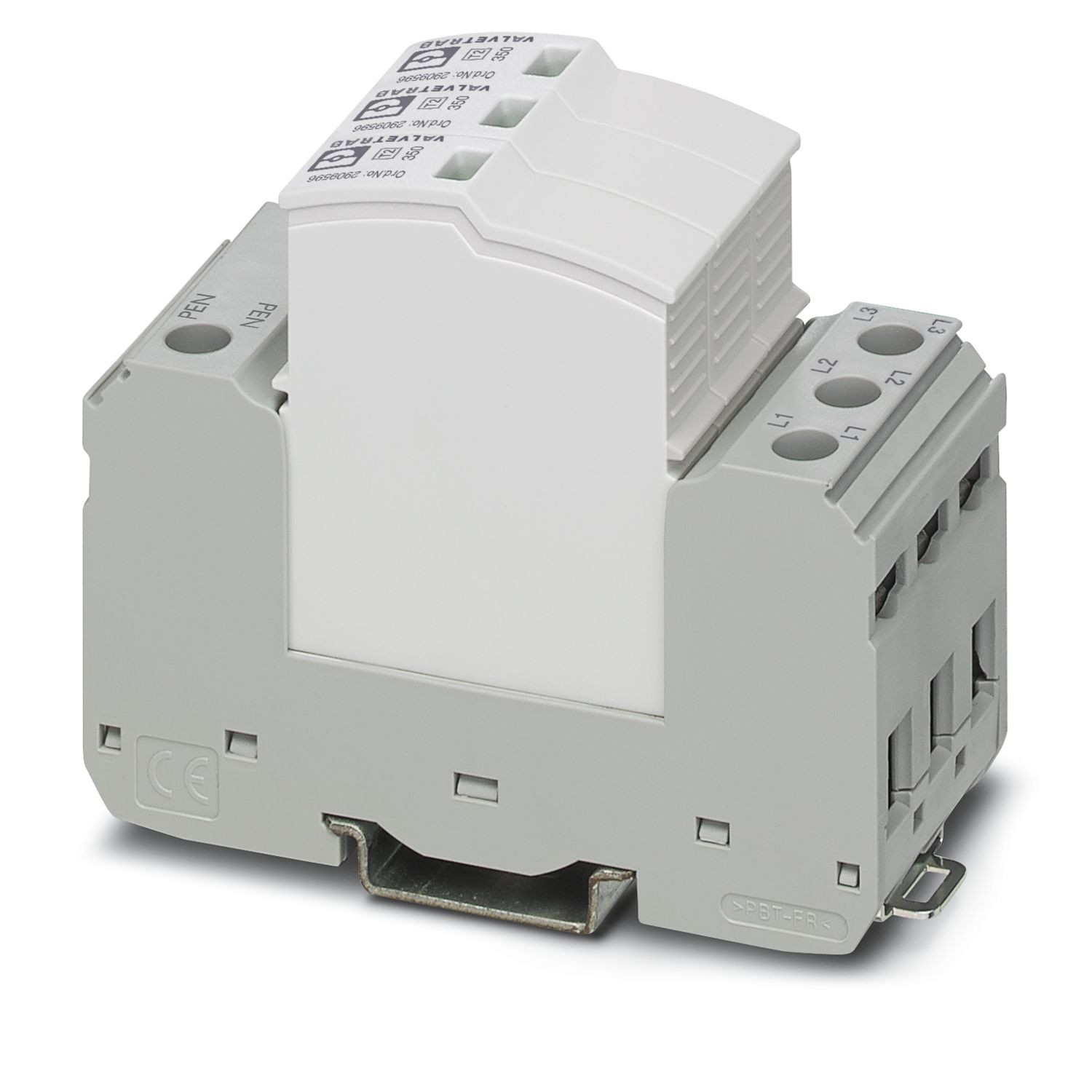

VAL-SEC-T2-3C-350VF-FM
-
Túlfeszültség-levezetők típusú 2
2909591
Szivárgóáram-mentes, dugaszolható túlfeszültség-levezető, a T2 típus / II. osztály szerint, egy vezetékben kombinált PE és N vezetővel (4 vezetékes rendszer: L1, L2, L3, PEN) ellátott 3 fázisú áramellátó hálózatokhoz, távjelző érintkezővel.
Termékrészletek
| Terméktípus | Túlfeszültség-levezető |
| Termékcsalád | SEC Family |
| IEC vizsgálati osztály | II |
| T2 | |
| EN típus | T2 |
| IEC szerinti áramellátó rendszer | TN-C |
| Kialakítás | Kalapsínre szerelhető modul kétrészesen dugaszolható |
| Pólusszám | 3 |
| Jelentés, a túlfeszültség-védelem hibás | látható, távjelző érintkező |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| Néveleges frekvencia fN | 50 Hz (60 Hz) |
| Kijelző / távjelzés | |
| Megnevezés csatlakozás | Hiba távjelző érintkező |
| Kapcsolási funkció | Váltóérintkező |
| Üzemi feszültség | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Üzemi áram | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Csatlakozási mód | Csavaros csatlakozás |
| Csavarmenet | M5 |
| Meghúzási nyomaték | 4,5 Nm |
| Csupaszolási hossz | 16 mm |
| Hajlékony vezető keresztmetszete | 2,5 mm² ... 16 mm² |
| Merev vezető keresztmetszete | 2,5 mm² ... 25 mm² |
| Vezető-keresztmetszet AWG | 12 ... 4 |
| Csatlakozási mód | Villás kábelsaru |
| Hajlékony vezető keresztmetszete | 1,5 mm² ... 6 mm² |
| Hiba távjelző érintkező | |
| Csatlakozási mód | Dugaszolt/csavaros csatlakozás COMBICON-on |
| Csavarmenet | M2 |
| Meghúzási nyomaték | 0,25 Nm |
| Csupaszolási hossz | 7 mm |
| Hajlékony vezető keresztmetszete | 0,14 mm² ... 1,5 mm² |
| Merev vezető keresztmetszete | 0,14 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 28 ... 16 |
| Méretrajz |
|
| Szélesség | 37,3 mm |
| Magasság | 97,9 mm |
| Mélység | 74,5 mm (7,5 mm-es kalapsínnel) |
| Osztásegység | 2 TE |
| Szín (Dugasz) | világosszürke (RAL 7035) |
| Szín (Alapelem) | szürke (RAL 7042) |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Az anyag CTI-értéke | 600 |
| Szigetelőanyag | PA6.6-FR 20% GF |
| PBT-FR | |
| Anyagcsoport | I |
| Készülékház anyaga | PA 6.6-FR 20 % GF |
| PBT-FR |
| Védelmi utak | L-PEN |
| Hatóirány | 3L-N/PE |
| UN névleges feszültség | 240/415 V AC (TN-C) |
| Néveleges frekvencia fN | 50 Hz (60 Hz) |
| Legnagyobb tartós feszültség UC | 350 V AC |
| Névleges terhelőáram IL | 40 A (M4-es Biconnect villás kábelsaru 6 mm²) |
| 63 A (TWIN érvéghüvely 2x 10 mm²) | |
| Névleges levezetési áramlökés In (8/20) µs | 10 kA |
| Max. levezetési áramlökés Imax (8/20) µs | 20 kA |
| Rövidzár állóság ISCCR | 50 kA |
| Védelmi szint Up | ≤ 1,5 kV |
| Maradékfeszültség Ures | ≤ 1,35 kV (In mellett) |
| ≤ 1,1 kV (5 kA mellett) | |
| ≤ 0,95 kV (2 kA esetén) | |
| ≤ 0,9 kV (1 kA-nál) | |
| Megszólalási lökőfeszültség 6 kV-nál (1,2/50) µs | ≤ 1,5 kV |
| TOV-viselkedés UT-nél | 457 V AC (5 s / ellenálló üzemmód) |
| 457 V AC (120 min./ ellenálló üzemmód) | |
| Reakcióidő tA | ≤ 100 ns |
| Maximális előtétbiztosítás V átvezető kábelezésnél | 40 A (gG / M4-es Biconnect villás kábelsaru 6 mm²) |
| 63 A (gG / TWIN érvéghüvely 2x 10 mm²) | |
| Maximális előtétbiztosítás leágazó kábelezésnél | 200 A (gG) |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 80 °C |
| Magassági viszony | ≤ 2000 m (amsl) |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % |
| Szabványok / rendelkezések | IEC 61643-11 |
| Megjegyzés | 2011 |
| EN 61643-11 | |
| Szabványok / rendelkezések | EN 61643-11 |
| Megjegyzés | 2012 |
| Szerelési mód | Kalapsín: 35 mm |
Az Ön előnyei
Univerzálisan alkalmazható túlfeszültségvédő-család a villámáram-levezetőtől a készülékvédelemig energetikailag optimálisan összehangolva

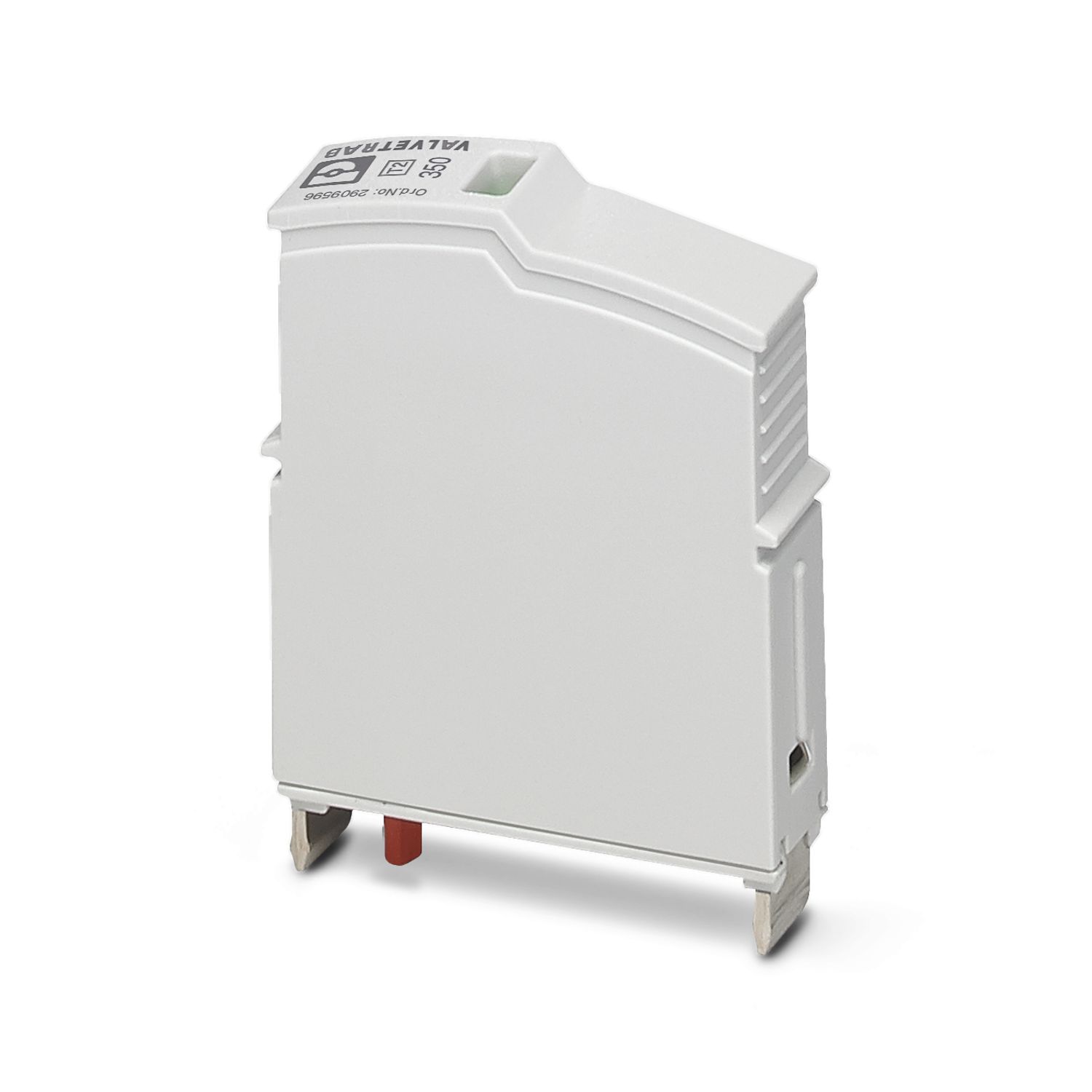

Egyszerű karbantartás a dugaszolható védelmi modulok révén
A lehető legjobb tájékoztatás mechanikai-optikai állapotjelzéssel és távjelző érintkezővel
Helymegtakarítás a kapcsolószekrényben a rendkívül keskeny, pólusonként csupán 12 mm-es beépítési szélesség révén, valamint működés 200 A gG-ig külön előtét-biztosító nélkül
Alkalmas a felügyelt szigetelésű rendszerekhez a varisztor és gázkisülésű levezető szivárgóáram-mentes kombinációja révén
Rendkívül keskeny kivitel, pólusonként csupán 12 mm
Szivárgóáramtól mentes
Nagy teljesítményű gáztöltésű levezető N/PE védelemhez
