SAC-3P- 1,5-PUR/FS SCO
-
Szenzor/aktor kábel
1536243

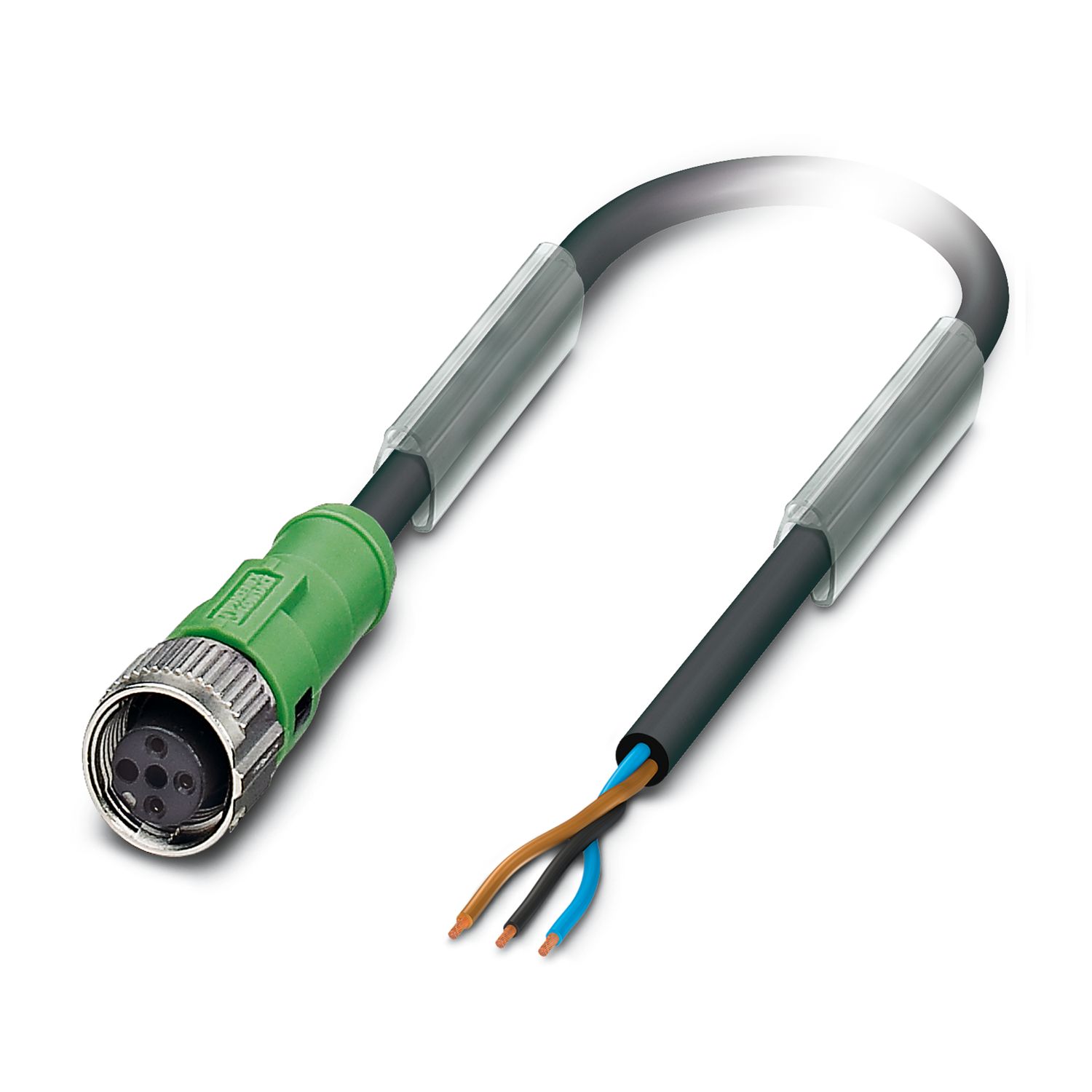

Szenzor/aktor kábel, 3-pólusú, PUR halogénmentes, feketésszürke RAL 7021, szabad vezetékvég, a Aljzat egyenes M12 SPEEDCON, kódolás: A, kábelhossz: 1,5 m
Termékrészletek
| Terméktípus | Szenzor-/aktor kábel |
| Alkalmazás | Standard |
| Pólusszám | 3 |
| A kábelleágazások száma | 1 |
| Árnyékolt | nincs |
| Kódolás | A |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 3 |
| Éghetőségi osztály az UL 94 szerint | HB |
| Tömítés anyaga | NBR |
| Fogantyútest anyaga | TPU, nehezen lobbanó, önkioltó |
| Érintkező anyaga | CuSn |
| Érintkezőfelület anyaga | Ni/Au |
| Érintkezőtartó anyaga | TPU GF |
| Tömszelence anyaga | nikkelezett cink présöntvény |
| Külső köpeny, anyaga | PUR |
| Vezeték anyaga | csupasz Cu érvezeték |
| Szigetelési ellenállás | ≥ 100 MΩ |
| UN névleges feszültség | 250 V AC |
| 250 V DC | |
| IN névleges áramerősség | 4 A |
| Max. érellenállás | 58 Ω/m |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | ≥ 100 |
| Hajlítási ciklusok max. száma | 4000000 |
| Állapotjelzés | nincs |
| Állapotjelzéssel | nincs |
| Vezetékcsatlakozás | |
| Meghúzási nyomaték | 0,4 Nm |
| 1. csatlakozás | |
| Kialakítás | szabad vezetékvég |
| 2. csatlakozás | |
| Kialakítás | Aljzat egyenes M12 SPEEDCON |
| Pólusszám | 3 |
| Reteszelés módja | SPEEDCON |
| Kódolási mód | A |
| Vezetékhossz | 1,5 m |
| PUR halogénmentes fekete [PUR] | |
| Méretrajz |
|
| Vezeték tömege | 23 kg/km |
| UL AWM Style | 20549 |
| Pólusszám | 3 |
| Árnyékolt | nincs |
| Vezetéktípus | PUR halogénmentes fekete [PUR] |
| Jelvezeték vezetékfelépítése | 42x 0,10 mm |
| AWG jelvezeték | 22 |
| Vezeték-keresztmetszet | 3x 0,34 mm² (Jelvezeték) |
| Érkeresztmetszet a szigeteléssel együtt | 1,27 mm ±0,02 mm (Jelvezeték) |
| Vezeték külső átmérője | 3,85 mm ±0,15 mm |
| Külső köpeny, anyaga | PUR |
| Külső köpeny, szín | feketésszürke RAL 7021 |
| Vezeték anyaga | csupasz Cu érvezeték |
| Érszigetelés anyaga | PP |
| Elemi ér, szín | barna, kék, fekete |
| Szigetelés vastagsága | ≥ 0,21 mm (Érszigetelés) |
| kb. 0,50 mm (Külső köpeny) | |
| Teljes sodratozás | 3 csavart érpár |
| Max. érellenállás | max. 58 Ω/km (20 °C-nál) |
| Szigetelési ellenállás | ≥ 100 GΩ*km (20 °C-nál) |
| Névleges feszültség - kábel | ≤ 300 V |
| Vizsgálófeszültség | ≥ 3000 V |
| Legkisebb hajlítási sugár, fixen fektetett | 19 mm |
| Legkisebb hajlítási sugár, mozdíthatóan fektetett | 38 mm |
| Dinamikus terhelhetőség (hajlítás) | Hajlítási ciklusok max. száma: 10000000, Hajlítási sugár: 38 mm, Hajlítási sugár: 10 x D, Mozgatás útja: 10 m, Mozgatási sebesség: 3 m/s, Gyorsulás: 10 m/s² |
| Dinamikus terhelhetőség (torzió) | Csavarás: ±180 °/m, Csavarási ciklus: ≥2000000, Csavarási ciklusok gyakorisága: 35 Ciklus/min |
| Halogénmentesség | a DIN VDE 0472 szabvány 815. része szerint |
| Tűzállóság | az UL 758/1581 FT2 szabvány szerint |
| DIN EN 60332-2-2 (20 s) | |
| Olajellenállóság | a DIN EN 60811-2-1 szerint |
| Egyéb ellenállóság | savakkal, lúgokkal és oldószerekkel szemben ellenálló |
| hidrolízis- és mikróbaellenálló | |
| feltételesen UV-álló (a DIN EN ISO 4892-2-A szerint) | |
| Különleges tulajdonságai | energiavezető láncban alkalmazható |
| szilikonmentes | |
| Lakkozott felületeket károsító anyagoktól mentes | |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C (kábel, fix kiépítéshez) |
| -25 °C ... 80 °C (Kábel, változtatható kiépítéshez) | |
| Környezeti feltételek | |
| Védettség | IP65 |
| IP67 | |
| IP68 | |
| Környezeti hõmérséklet (üzemi) (Dugasz / aljzat) | -25 °C ... 90 °C (dugasz/aljzat) |
| Környezeti hõmérséklet (üzemi) (Kábel, fix elhelyezés) | -40 °C ... 80 °C (kábel, fix kiépítéshez) |
| Környezeti hõmérséklet (üzemi) (Kábel, elmozdítható elhelyezés) | -5 °C ... 80 °C (Kábel, változtatható kiépítéshez) |
Az Ön előnyei
Egyszerű és biztos: 100 % elektromosan ellenőrzött dugaszolható komponensek
Időmegtakarítás a SPEEDCON gyorsreteszeléses szerelésnek köszönhetően
Nálunk ez a standard: robusztus, halogénmentes PUR-vezeték
